2000kg载荷起重机平衡吊梁三维设计

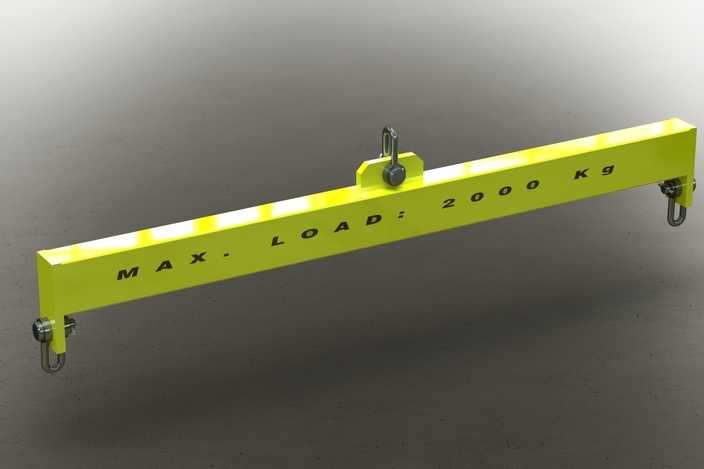

本作品为额定载荷2000kg的起重机平衡吊梁三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循起重吊具的设计规范与力学性能要求，对吊梁的各组成结构进行了1:1等比例还原。模型主体为长条形箱型梁结构，建模时通过拉伸、切除等基础特征完成梁体的主体轮廓构建，梁体表面的MAX.LOAD:2000kg载荷标识采用包覆特征实现，还原了实物的标识印刷效果，同时对梁体的棱边进行了符合工艺要求的圆角处理，避免应力集中的结构缺陷。吊梁顶部中央设置有主吊耳结构，建模时对吊耳与梁体的焊接连接部位做了细节还原，主吊耳配套的卸扣结构采用装配体模式完成，可清晰展示卸扣销轴与吊耳孔的配合关系，还原了实际吊装时的转动自由度设计；吊梁底部两端对称设置有下吊点，下吊点同样配套卸扣结构，建模时保证了两个下吊点相对于主吊耳的位置度公差，确保吊装时载荷均匀分配，避免出现偏载问题。材质渲染阶段，梁体主体采用亮黄色警示漆面材质，调整材质的粗糙度与反光参数，还原工业起重设备漆面的哑光金属质感，金属卸扣、吊耳部分采用镀锌钢材质，通过调整金属材质的高光与反射参数，还原镀锌件的亮面金属效果，渲染场景采用中性灰色渐变背景，搭配柔和的三点布光，既清晰展示吊梁的整体结构轮廓，也能突出各部件的材质差异与细节特征。设计思路上，该平衡吊梁针对起重机起吊重负的工况设计，通过对称式的吊点布局，将上部起重机的单点起吊力转换为下部两点的均衡吊挂力，有效避免起吊过程中重物出现倾斜、侧翻的问题，建模过程中对各受力部位的壁厚、连接尺寸均参考起重吊具的设计标准设定，各零部件之间的装配关系完全符合实际生产装配逻辑，可直接用于工程参考、吊装方案模拟演示以及相关起重配件的设计参考，模型结构完整无缺失特征，各部件可单独编辑修改，适配不同载荷规格的平衡吊梁衍生设计需求。
