简易螺杆式台虎钳三维结构设计

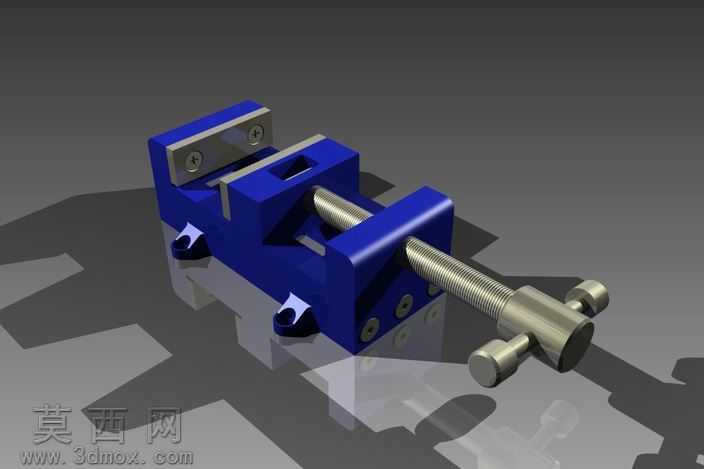

本作品为一款结构精简的手动螺杆式台虎钳三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械加工零件的实际尺寸比例，对各个组成部件进行独立建模后完成整体装配约束，完整还原了台虎钳的实际运动逻辑。模型主体包含固定钳身、活动钳身、传动螺杆、T型转动手柄、固定钳口板、活动钳口板、安装固定耳座几个核心部分，建模时对钳身的加强筋结构、螺杆的梯形传动螺纹、钳口板的防滑齿纹、手柄的防滑握持结构、安装耳的螺栓过孔都做了精细化的特征还原，没有遗漏零件的关键工艺结构。渲染阶段采用金属与工程塑料结合的材质方案，钳身主体赋予深蓝色哑光金属漆材质，模拟工业级台虎钳的铸铁喷塑表面质感，传动螺杆、手柄、钳口板赋予银灰色磨砂金属材质，还原钢制零件的表面金属光泽，安装耳座部分做了稍深的金属色调处理，区分不同部件的材质差异；场景搭建采用浅灰色渐变背景，搭配柔和的多角度布光，在零件下方投射出柔和的接触阴影，同时添加了地面反射效果，让整体渲染效果更具真实工业产品的展示质感，清晰呈现各个部件的装配关系与结构细节。结构设计上采用经典的螺杆传动夹紧原理，转动T型手柄即可带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与工件夹紧动作，固定钳身底部设置两个带安装孔的固定耳，可通过螺栓将台虎钳固定在机床工作台或钳工操作台上，钳口板通过沉头螺钉分别固定在固定钳身与活动钳身上，磨损后可单独拆卸更换，整体结构简单可靠，没有冗余的复杂结构，完全符合手动台虎钳的实际功能逻辑，可作为机械原理教学演示、钳工工装设计参考、机床附件选型参考的三维素材使用，清晰展现了手动螺杆夹紧机构的典型结构组成与运动传递方式。
