双向自动进给管材端面倒角加工设备

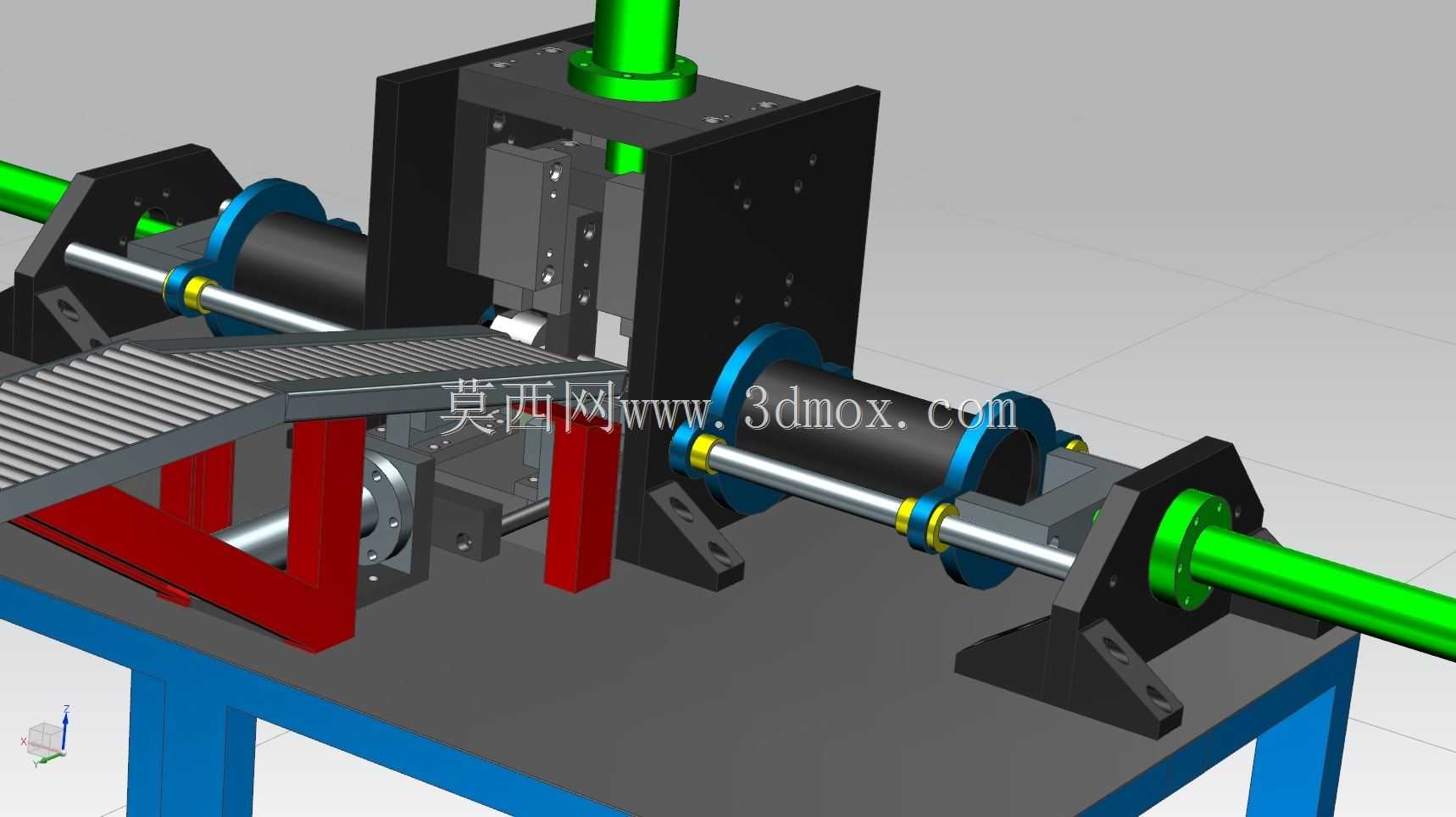

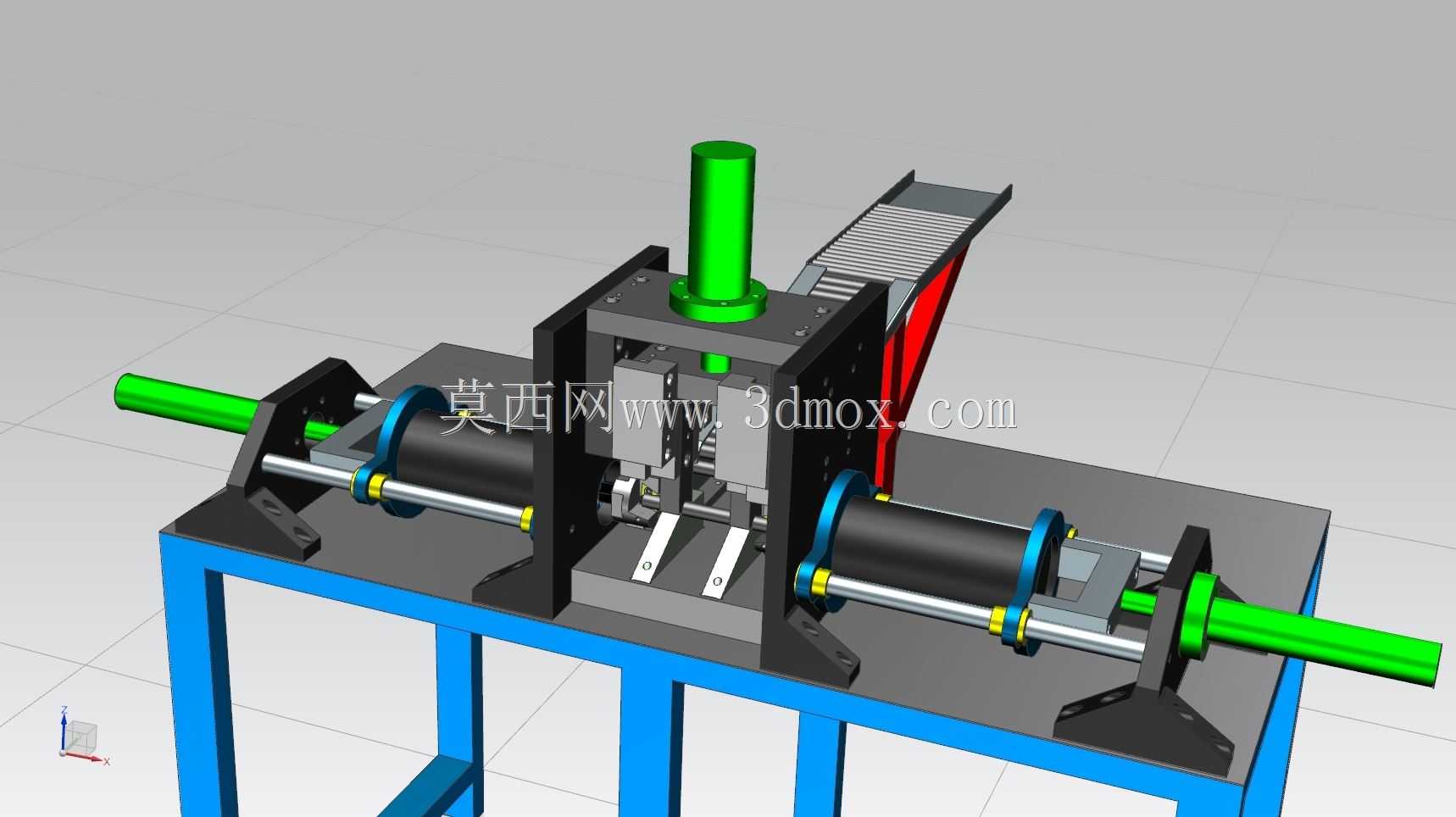

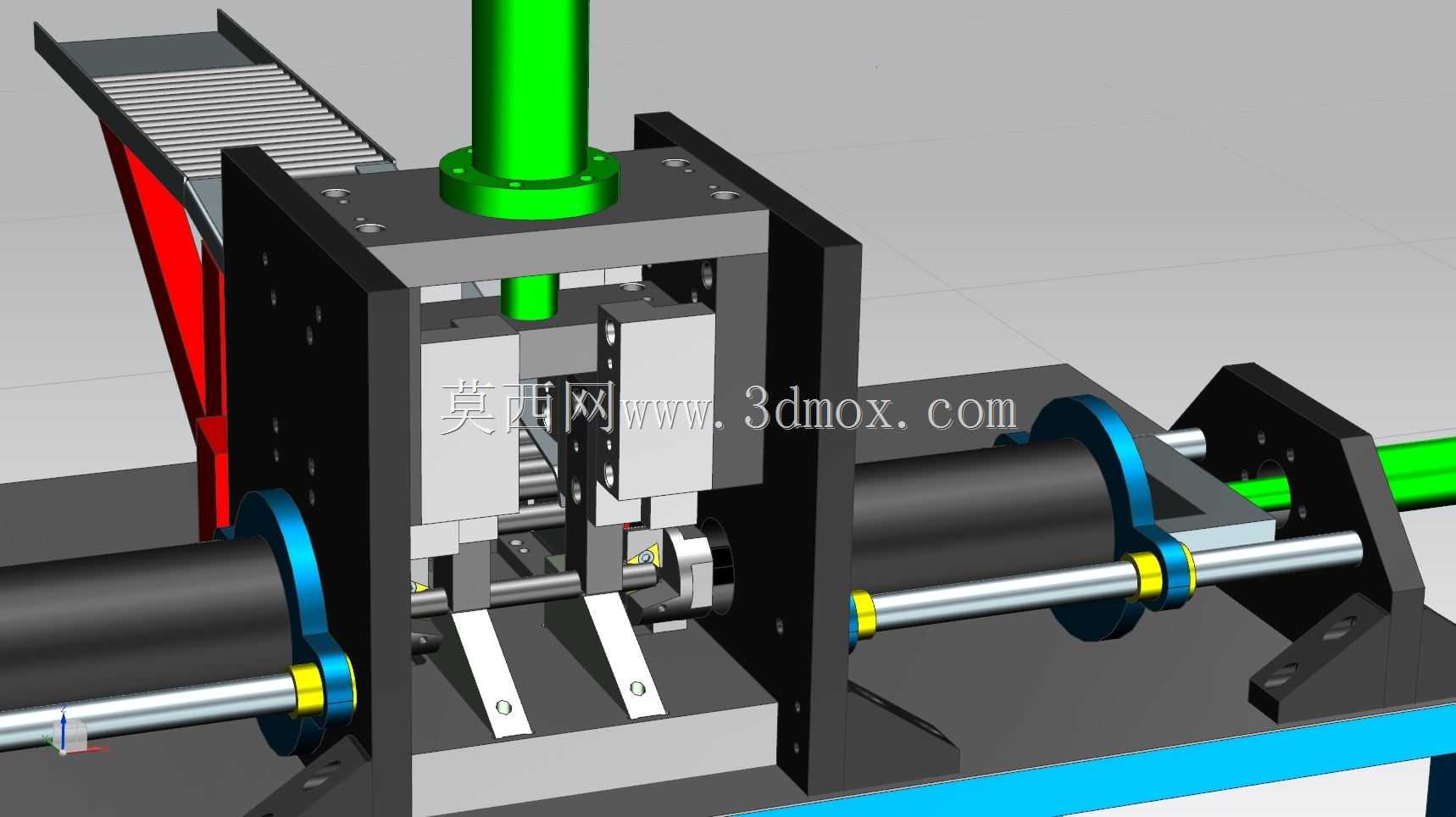

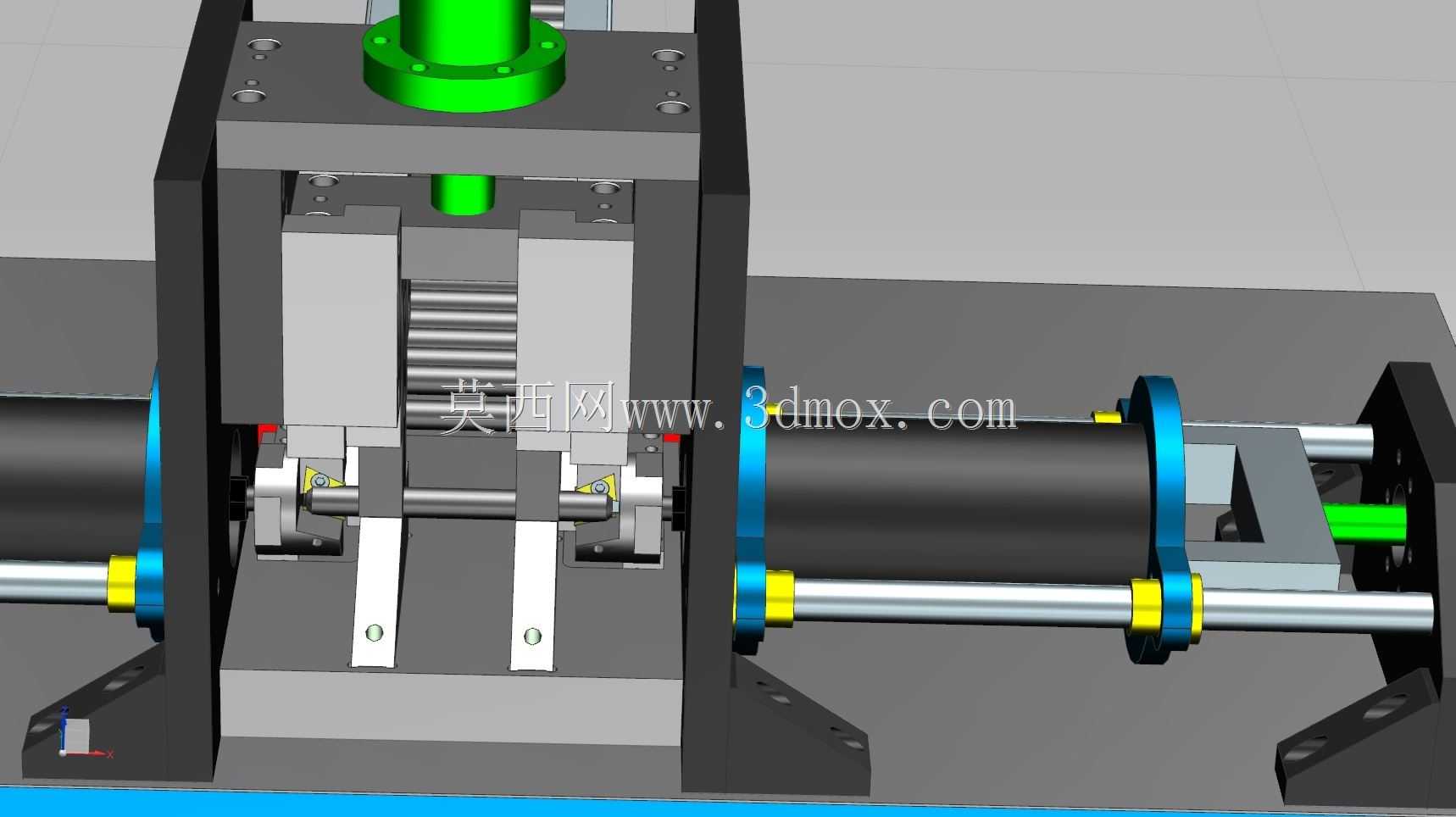

该设备主要应用于金属管材、棒材类工件的端面倒角加工作业场景，常见于五金加工、汽配零件生产、管材深加工等生产环节，可针对圆管、圆棒类工件的两端端面同时完成内外倒角加工，替代传统单头倒角设备的重复装夹工序，大幅提升批量工件倒角加工的生产效率，同时避免二次装夹带来的同轴度误差，保障工件端面倒角的加工精度一致性。设备采用卧式对称布局设计，两侧对称布置进给驱动单元与倒角执行主轴，中间设置工件定位承托结构，上方配置垂直压料机构，工件放置到位后可自动完成压紧固定，随后两侧主轴同步进给完成倒角切削，加工完成后主轴退回、压料机构抬起，即可取出完成加工的工件，整套动作逻辑连贯，可适配不同长度规格的圆截面工件倒角需求。从设计思路来看，该设备优先考虑了批量加工的操作便捷性与加工稳定性，承托结构采用带导向斜面的进料滑道设计，工件可顺着滑道自然滑入加工定位位置，无需人工反复调整对位；两侧主轴单元采用线性导轨导向搭配气缸进给的驱动形式，进给行程稳定可控，可根据工件倒角的尺寸需求调整进给限位位置，适配不同壁厚、不同直径工件的倒角加工参数；压料机构采用垂直下压的直动结构，压头位置对应工件加工位的中心区域，可在切削过程中牢牢固定工件，避免切削受力导致的工件偏移、振颤问题，保障倒角面的光滑度与尺寸精度。设备的安装边界适配常规车间机加工工位的布局需求，底部采用标准方管焊接机架作为承载基础，机架台面预留了充足的操作空间，两侧主轴单元的伸出端配置了带法兰的安装座，可直接固定在机架台面上，整体设备的横向宽度适配常规长度的管材加工需求，纵向深度不会占用过多工位通道空间，上方压料机构的驱动单元采用立式安装布局，不会额外增加设备的横向占地尺寸，设备的操作位正对工件进料滑道，操作人员仅需在单侧完成上下料操作即可，无需在设备两侧往返走动，进一步优化了生产操作的动线，降低操作人员的劳动强度。设备的各运动单元均做了防护结构设计，主轴旋转区域设置了防护挡板，避免切削过程中的切屑飞溅伤人，同时各运动副位置预留了润滑注油点位，方便日常维护保养，延长设备的长期使用寿命。
