三轴联动数控加工机床结构设计

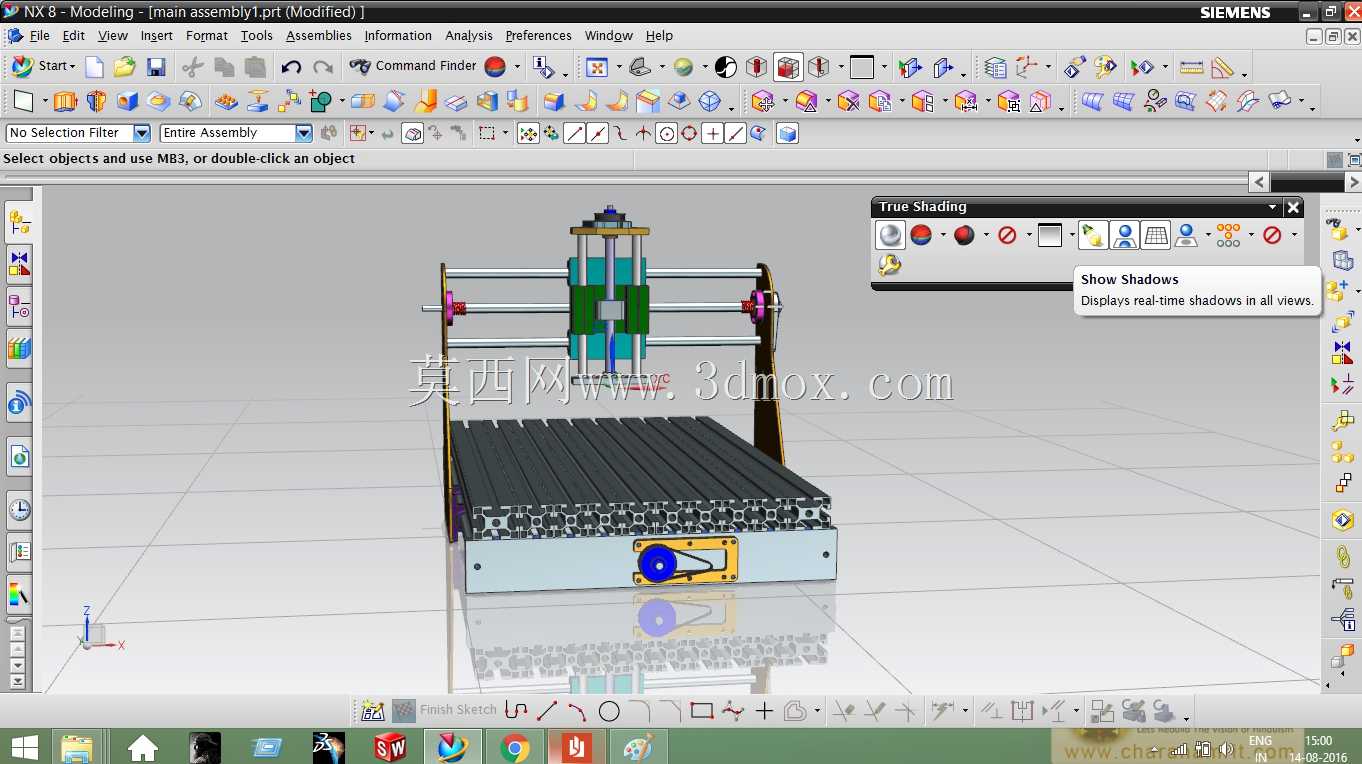

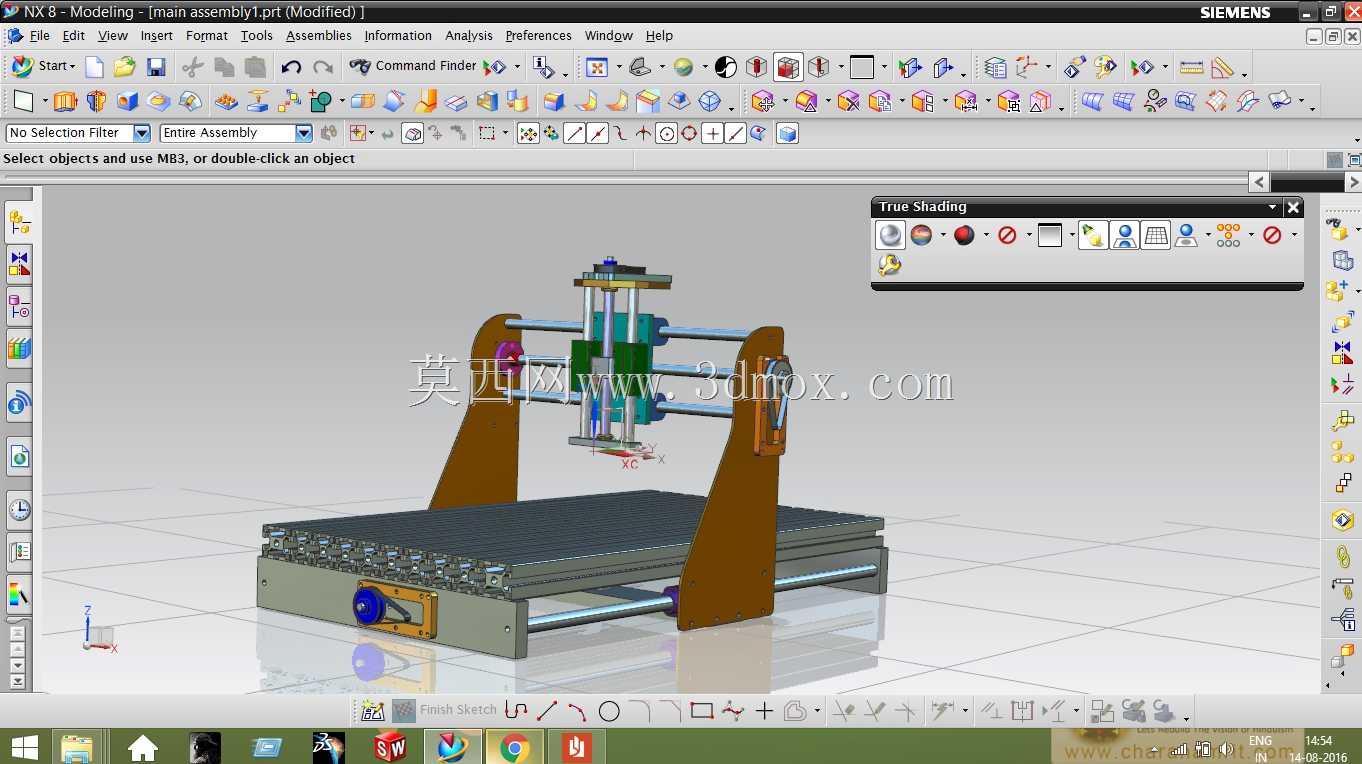

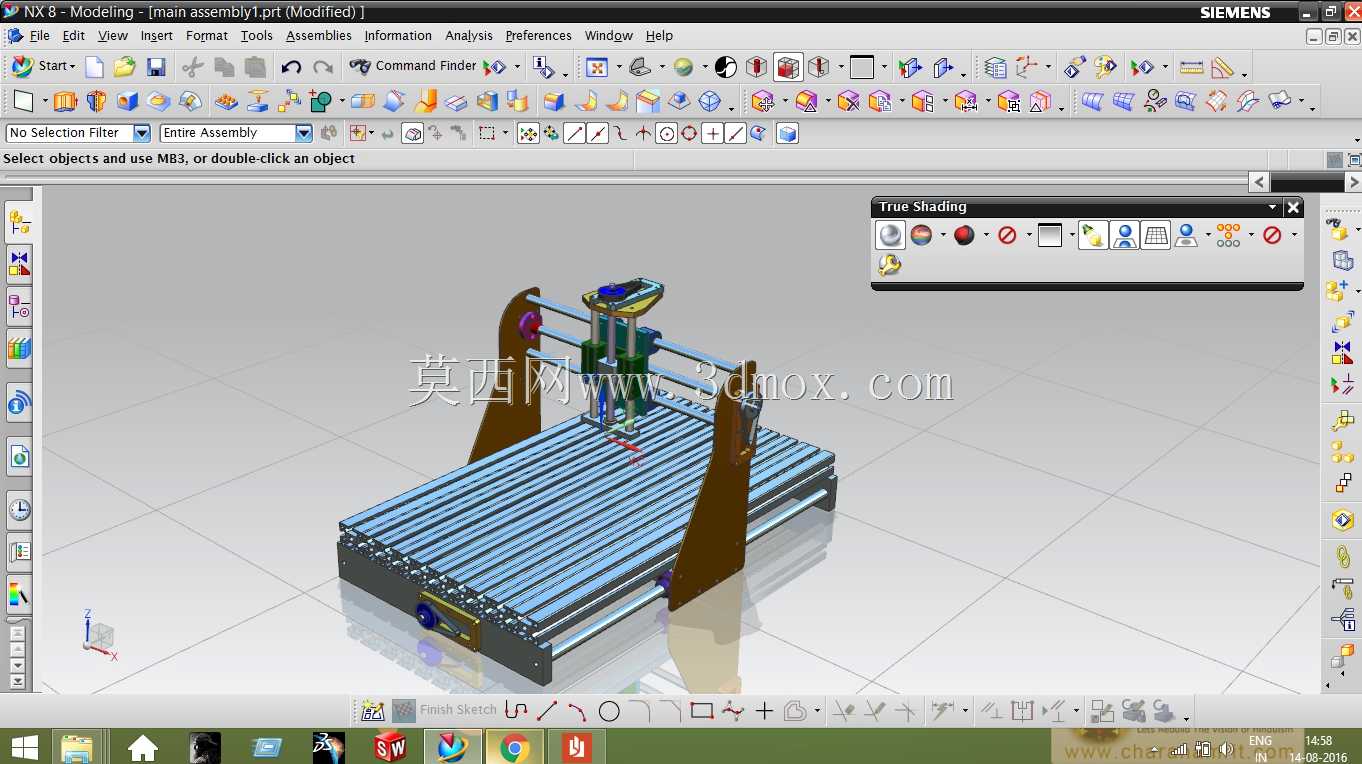

这款三轴数控加工设备，是面向通用机械加工场景打造的核心切削装备，广泛适配模具制造、五金零件加工、小型航空结构件铣削、通用机械零部件量产等多类生产场景，可覆盖从单件打样到中小批量零件加工的全流程需求，在中小型机加工车间、模具工坊、职业院校实训基地、企业试制部门都能承担核心加工任务。设备采用经典的定梁龙门式三轴布局，X轴沿床身长度方向布置，承载工作台做横向进给运动，床身采用多组平行铝型材辊道拼接结构，既保证了工作台承载刚性，又能降低整机自重，方便车间内的移位与布局调整，工作台面预留标准T型槽安装位，可适配通用平口钳、组合夹具、专用工装的快速装夹，最大装夹工件尺寸适配常规中小型零件加工范围，安装时仅需预留床身前后各0.8米操作维护空间、左右各1米上下料通道即可完成落地部署，无需额外做特殊地基处理。Y轴沿两侧立式立柱做纵向进给，Z轴搭载主轴单元做垂直方向进给，三轴均采用线性导轨搭配滚珠丝杠的传动组合，保证进给运动的平稳性与定位精度，可实现0.01mm级的进给控制，满足常规零件的尺寸公差加工要求。主轴单元采用高速电主轴配置，可适配平面铣刀、球头铣刀、立铣刀、锥面铣刀等多类切削刀具，能够完成平面铣削、轮廓铣削、曲面精加工、钻孔、镗孔等多类加工工序，针对简单结构零件可实现高速高效切削，针对带复杂轮廓曲面的零件也能通过刀路规划实现精准成型加工。设备的循环进给参数可根据加工需求灵活调整，能够设定加工区域避让规则，控制抬刀安全高度与回程移动距离，减少空行程耗时，提升加工效率；加工过程中可支持自动与手动交互操作模式，方便操作人员在首件试切时微调参数，也可在量产时实现全自动循环加工。设计过程中充分考虑了操作安全性与维护便捷性，两侧立柱外侧预留走线槽与防护安装位，可加装风琴防护罩避免切削碎屑进入导轨传动区域，主轴侧预留冷却管路接口，可适配外冷或者微量润滑系统，延长刀具使用寿命，提升加工表面质量。整机结构模块化程度高，床身、立柱、主轴滑台、驱动单元均可实现快速拆装，方便后期的部件维护与升级，能够适配不同生产场景下的加工需求，无论是简单的板材开料、零件面加工，还是带复杂曲面的模具型腔加工，都能稳定完成加工任务，帮助生产方平衡加工精度、生产效率与设备投入成本。
