10-100Hz频率范围滴度试验台架结构

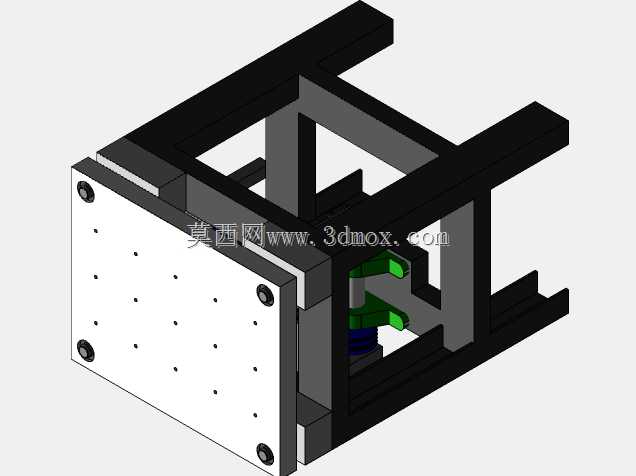

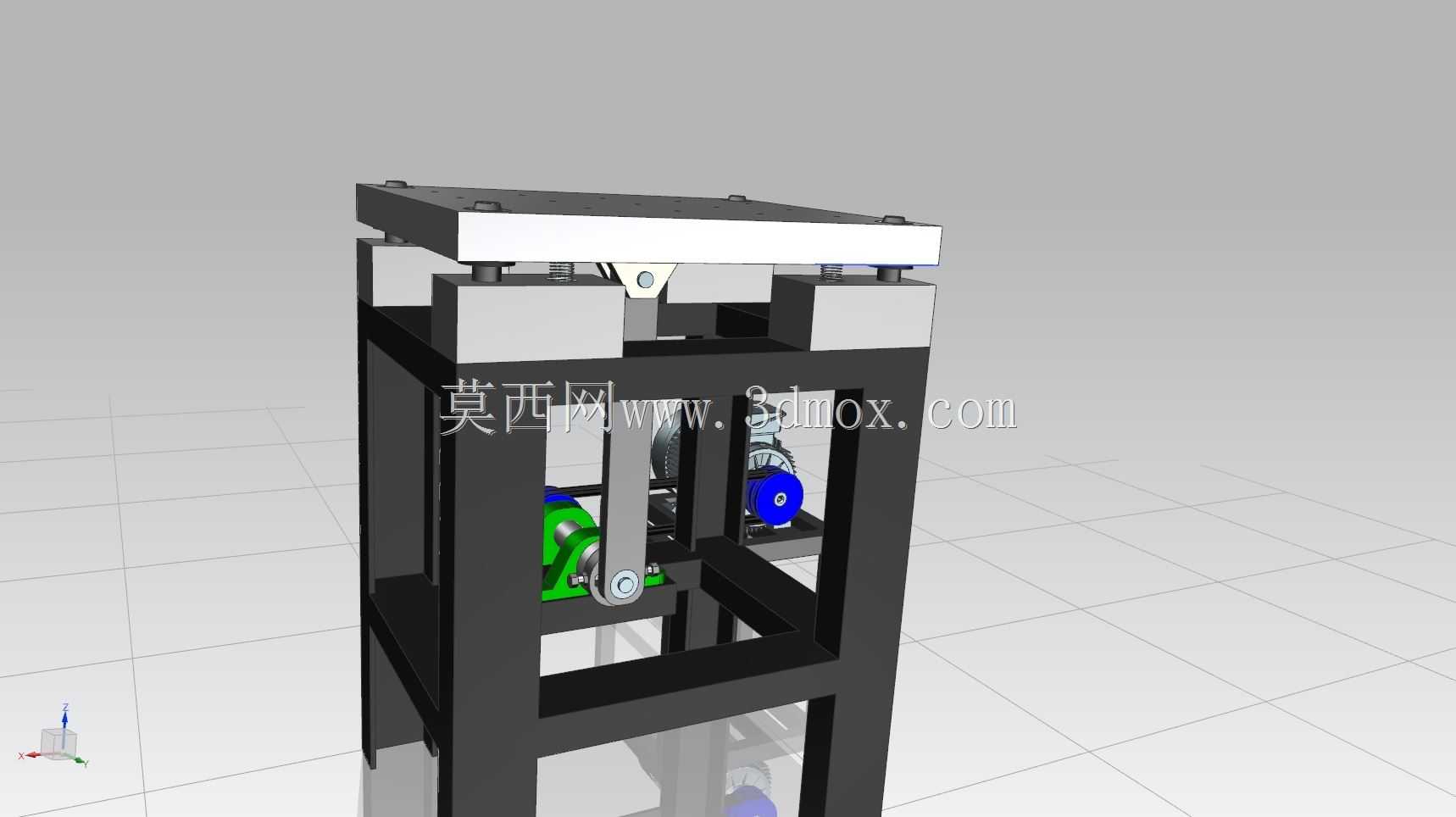

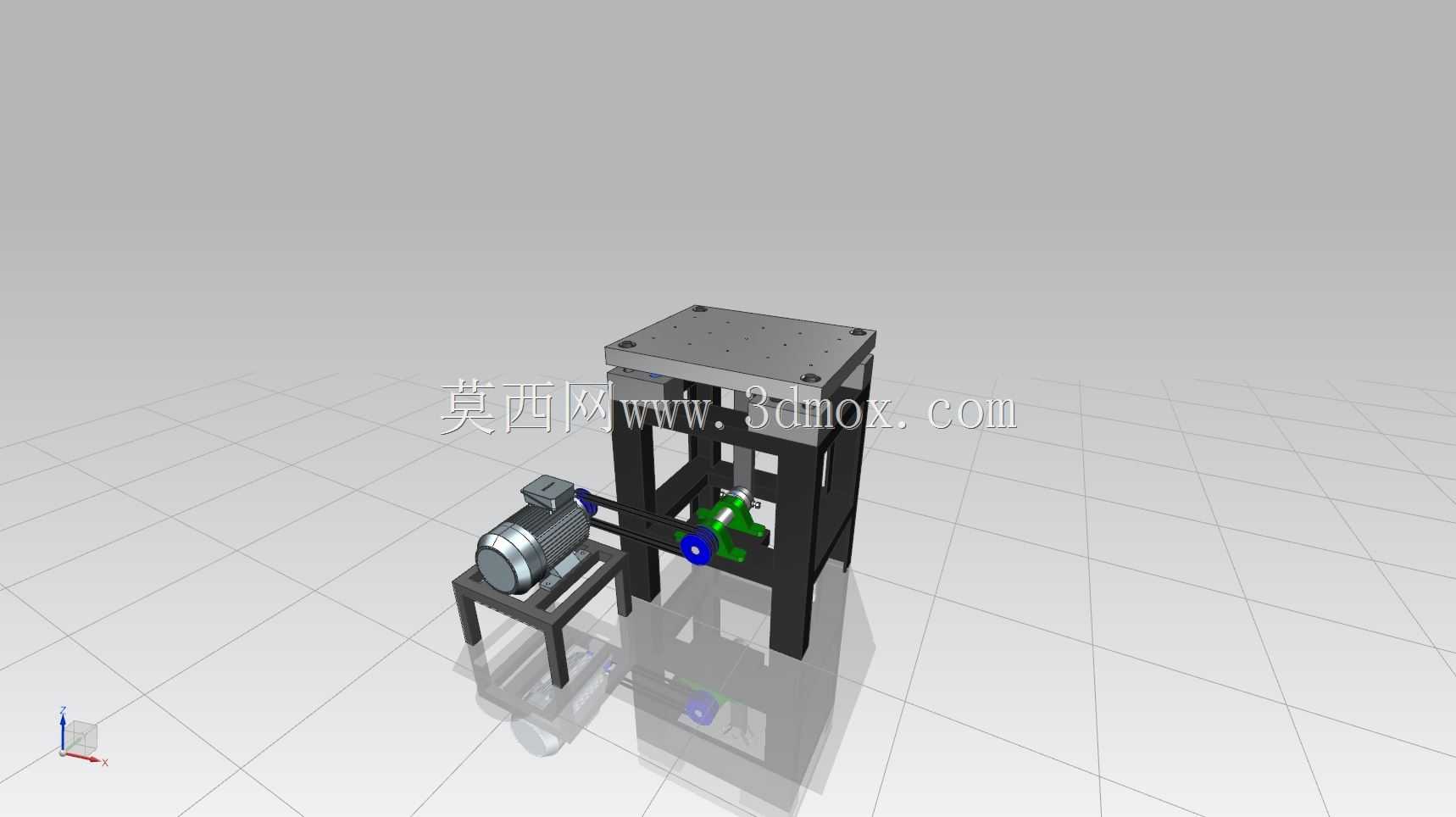

该结构为面向材料滴度测定场景设计的振动试验台架，主要应用于实验室材料性能检测、工业产品环境可靠性验证环节，可针对不同材质试样提供10-100Hz区间的稳定振动激励，复现实际工况中不同频率的振动载荷环境，完成材料耐振性能、连接结构可靠性、部件疲劳特性的相关测试工作。台架整体采用方管焊接式框架作为承载主体，底部设置可调式支撑脚，可适配不同平整度的实验室安装地面，安装时仅需保证台面水平度偏差不超过千分之二即可投入使用，整体安装边界预留了周边不小于300mm的操作维护空间，方便日常对内部传动部件进行检修调整。台架上部为试样安装台面，台面预设多组标准安装螺孔，可适配不同规格的试样夹具，台面与下部框架之间通过弹性支撑组件连接，既可以保证振动传递的平顺性，也能避免振动载荷直接传导至地面影响周边其他试验设备的正常运行。内部传动系统采用曲柄连杆机构实现振动输出，搭配调速驱动单元可实现振动频率的连续可调，驱动端设置有带传动缓冲结构，可降低启动瞬间的冲击载荷，延长核心传动部件的使用寿命。设计过程中重点考量了台架的整体刚性，框架连接处均采用满焊工艺并做应力消除处理，避免高频振动下框架自身产生共振影响试验结果的准确性，同时将驱动组件布置在框架下部重心位置，降低设备整体重心高度，提升高频率运行时的整体稳定性。台架侧面预留有驱动模块的检修开口，日常维护时无需拆解上部台面即可完成传动部件的润滑、易损件更换等操作，上部台面四周预留了安全防护栏的安装位，可根据试验需求加装透明防护挡板，避免试验过程中试样松动飞出造成安全隐患。整体结构布局紧凑，在保证试验行程与载荷要求的前提下尽可能压缩了设备整体占地尺寸，适合中小型实验室的场地布置需求，传动路径设计简洁直接，振动输出的波形失真度控制在较低水平，可满足常规滴度试验的精度要求。
