NX9平台工业机器人上下料工作站

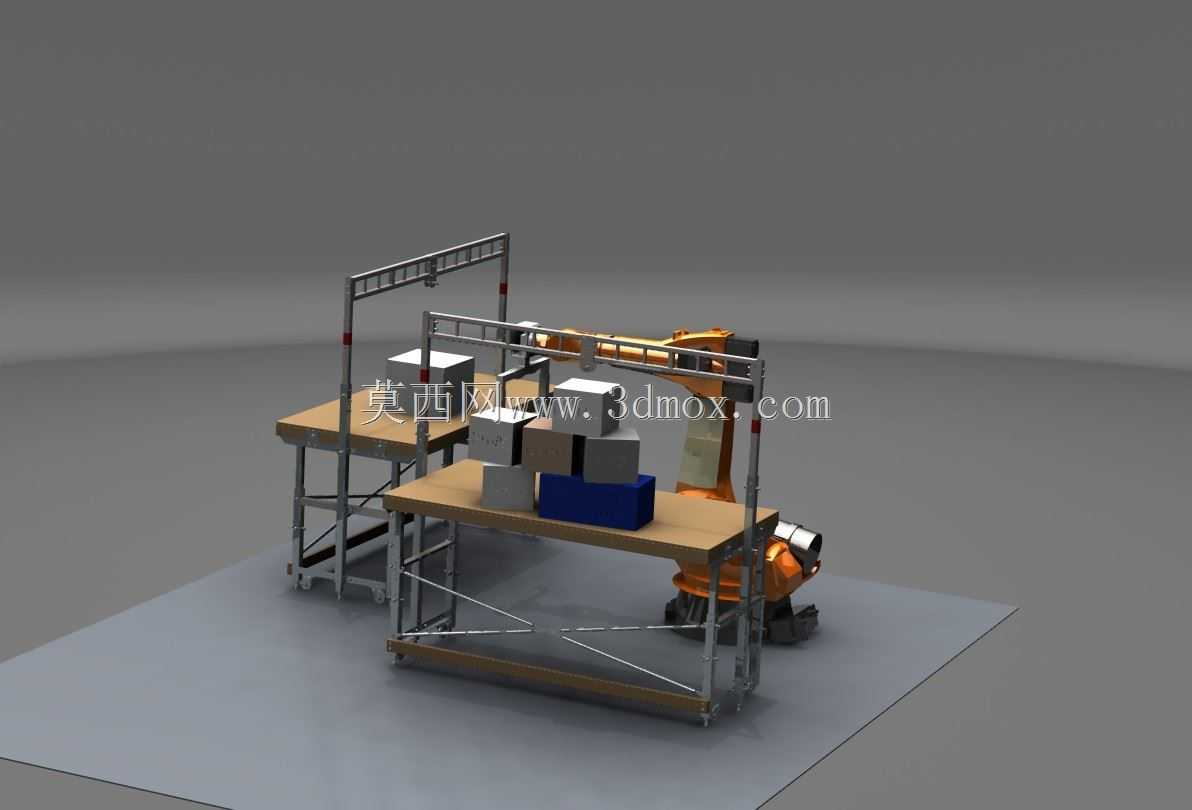

这套三维模型还原的是面向离散制造产线的机器人上下料作业单元，核心适配3C零部件、小型机加工件的工序间物料转运场景，可直接对接CNC加工工位、检测工位或者料箱缓存区，替代人工完成重复性的取放料动作，降低人工上下料的磕碰风险与作业疲劳度，适配多品种小批量的柔性生产需求。整套单元的布局采用紧凑型排布思路，核心作业区由六轴工业机器人、双层铝型材作业台、侧边物料缓存架组成，机器人安装基座固定在地面安装板上，作业半径完全覆盖两侧工作台的所有取放点，安装时需预留基座周边不小于800mm的维护通道，避免后期调试、检修时出现操作空间不足的问题。铝型材工作台采用标准4040工业铝型材搭建，台面铺设防静电高密度板材，台面上设置有可调节的物料定位块，可根据不同尺寸的工件调整定位位置，适配边长50mm到200mm区间的方形、矩形工件的摆放需求，工作台底部设置有可调节脚杯，可在地面不平整的工况下调整台面水平度，保证物料放置的稳定性。侧边的物料缓存架采用同规格铝型材搭建，分层设置物料放置位，可临时存放待加工工件或者已加工完成的成品，架体侧面安装有安全警示条，提示作业人员避免进入机器人运动干涉区。设计过程中重点校核了机器人各轴的运动行程，确保机械臂在取放两侧工作台不同位置的物料时，不会与铝型材架体、台面上的工装块发生碰撞，机械臂末端的执行器预留了标准安装接口，可根据实际抓取的工件材质、重量更换夹爪或者吸盘，适配不同的物料抓取需求。整套单元的电气走线全部沿铝型材的内置槽位布置，外部无裸露线缆，避免机器人运动过程中剐蹭线缆造成线路损坏，气源管路同样沿架体布置，在机器人基座位置预留了快速接头接口，方便现场安装时快速对接气源。从安装边界来看，整套工作站的占地尺寸约为2400mm*1800mm，整体高度不超过2200mm，可直接放置在标准车间的产线空位中，不需要额外做地基处理，仅需要将地面清理平整后固定机器人基座的膨胀螺栓即可完成安装，适配大部分中小制造企业的车间现有布局，不需要对原有产线做大规模改造即可快速投入使用。模型中还原了实际作业时的物料摆放状态，台面上放置的不同颜色方块模拟不同加工状态的工件，可直接用于MCD机电一体化概念设计的仿真验证，调试机器人的运动路径、作业节拍，提前排查干涉风险，缩短现场调试的周期。
