环形磁芯绕线电磁线圈三维结构设计

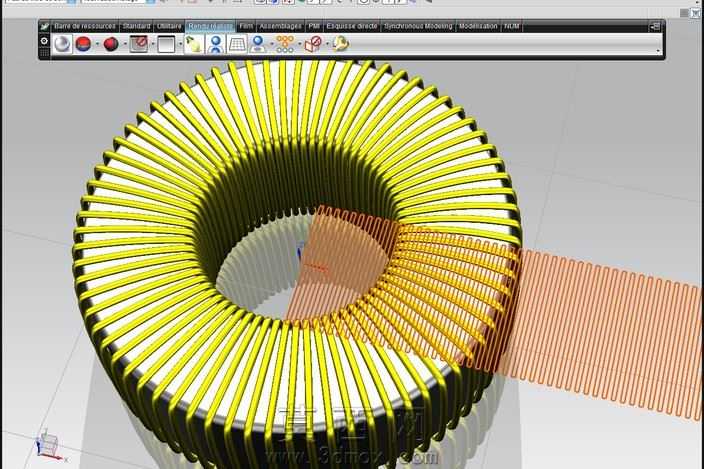

本作品为环形磁芯电磁线圈的三维参数化设计成果，建模过程依托三维设计软件完成，核心采用方程式驱动的曲线构建逻辑完成绕线路径的精准规划。建模初期首先完成环形磁芯基体的构建，通过回转特征生成内外径、高度参数符合常规磁环规格的磁芯基体，为磁芯赋予深灰哑光的铁氧体材质表现，还原磁芯表面细腻的磨砂质感，同时设置合理的环境反射参数，让磁芯的金属陶瓷复合材质呈现出真实的光影层次。绕线部分是本次建模的核心难点，摒弃了常规的阵列绕线方式，采用方程式驱动生成三角形与方形函数曲线作为绕线的引导路径，精准控制每一圈漆包线的排布间距、倾斜角度与跨接位置，还原环形电感绕制过程中引线跨接、分层排布的真实结构；为漆包线赋予亮金色金属漆材质，模拟漆包线外层绝缘漆的光泽感，同时通过材质参数的细微调整，区分出绕线层与跨接引线的色彩差异，跨接部分的引线采用红铜色金属材质，清晰呈现线圈的走线逻辑。建模过程中充分考量环形线圈的实际绕制工艺，通过样条函数控制绕线的曲率变化，避免出现路径自交、穿模的问题，每一圈绕线都紧密贴合磁芯外壁，同时保留合理的层间间隙，还原真实绕线的工艺细节。渲染阶段采用软件内置的工作室渲染环境，通过三点布光方案突出绕线的螺旋层次感与金属光泽，在磁芯中心区域设置半透明的剖视展示面，直观呈现线圈内部的磁芯结构与绕线的层叠关系，让观看者可以清晰理解环形电磁线圈的内部构造。整个模型的参数均可通过方程式进行调整，修改对应函数参数即可快速生成不同线径、不同匝数、不同磁芯规格的环形线圈模型，可直接用于电磁元件的结构展示、工艺模拟与教学演示场景，模型细节完整，结构逻辑清晰，精准还原了环形电感线圈的真实构造特征。
