多球联动摆体运动仿真结构设计

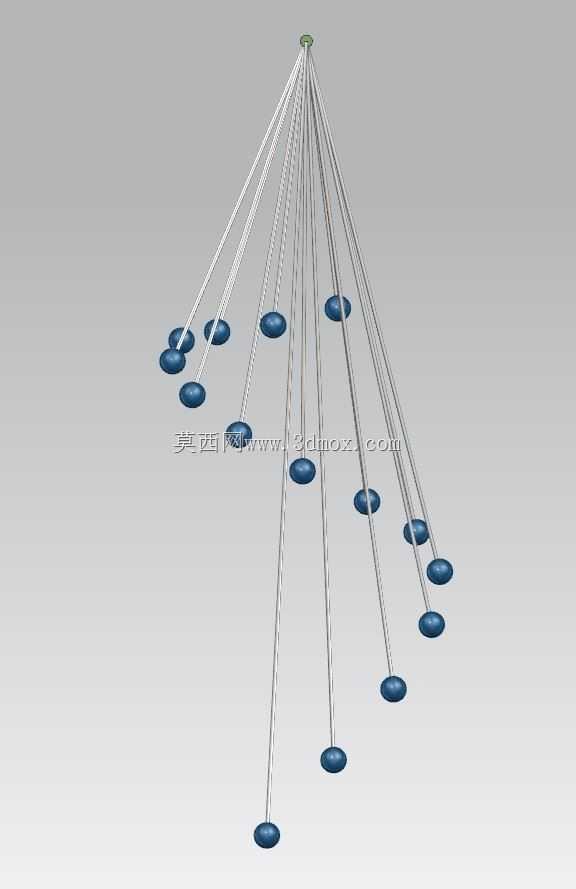

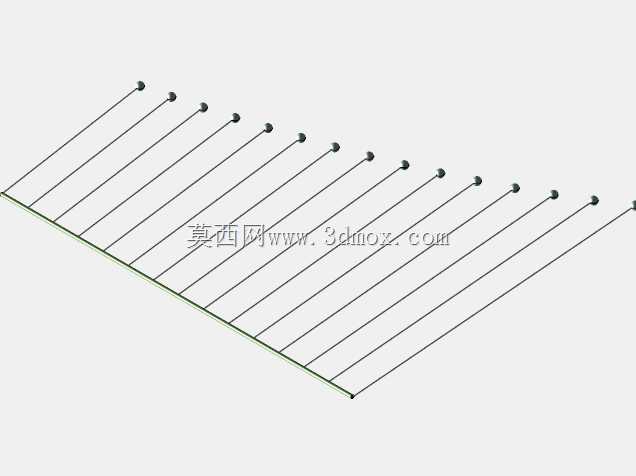

该结构属于物理运动验证类的机械演示装置，主要应用于机械动力学教学演示、运动仿真算法校验、物理规律具象展示场景，可直观呈现多质点在统一约束下的联动运动规律，帮助学习者理解长度约束、重力作用、运动关联等核心力学逻辑，也可作为机电一体化概念设计阶段的运动逻辑验证载体，排查多部件联动过程中的干涉、运动轨迹偏差问题。整套结构以顶部单点为统一铰接支点，十五根长度经过精确计算的刚性摆杆从支点向外辐射延伸，每根摆杆末端配置等质量的球形摆锤，所有摆杆的长度参数经过严密的数学推导，确保各摆锤在摆动过程中不会发生空间干涉，同时能形成规律的联动运动效果。设计过程中首先确定顶部铰接点的安装基准位置，以此为原点建立三维空间坐标系，逐根计算每根摆杆的长度参数与空间初始角度，所有摆杆与支点的铰接副均采用低摩擦转动约束，尽可能降低铰接阻尼对运动效果的影响，摆锤采用等直径等质量的球形结构，保证空气阻力对每个摆锤的影响保持一致，避免因部件质量、外形差异导致运动规律出现偏差。结构的安装边界以顶部铰接点为固定基准，所有摆杆自然下垂状态下的最大径向覆盖范围为安装预留空间，安装时需保证顶部支点的固定刚度，避免摆动过程中支点出现位移晃动，影响整体运动的稳定性与规律呈现。该结构在运动过程中，各摆锤的运动轨迹均为以支点为球心、对应摆杆长度为半径的球面弧线，通过参数化的长度关联设计，可实现特定规律的循环摆动效果，直观展示多自由度约束下的质点运动特性，既可以作为课堂教学的演示教具，也能用于运动仿真模块的功能校验，验证多铰接副联动、重力场加载、碰撞检测等仿真功能的计算准确性，为后续复杂联动机构的仿真分析提供基础验证参考。
