U型弹簧加载式拉姆斯伯顿阀结构

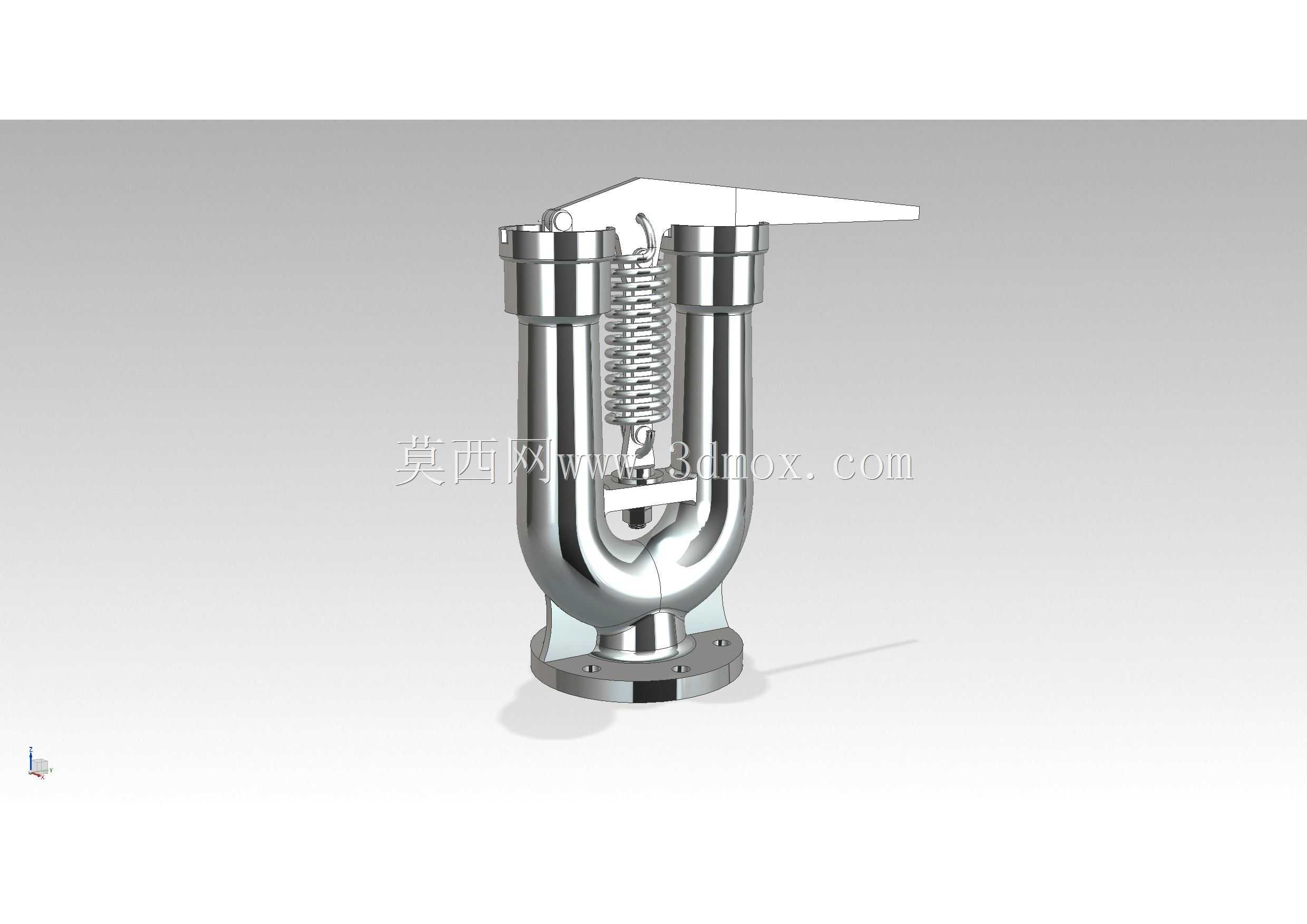

拉姆斯伯顿阀作为经典的弹簧加载式安全泄放阀件，广泛应用于蒸汽管路、低压流体输送系统、小型锅炉配套及工业给排水管网中，核心作用是在管路内部压力超过设定阈值时自动开启泄放多余介质，待压力回落至安全区间后自动复位闭合，避免管路、承压容器因超压出现破裂、泄漏等安全事故，是低压流体输送系统中保障运行安全的核心配套部件。这款阀件采用对称U型一体式阀体结构，整体为金属锻造加工成型，流道沿U型腔体对称布置，介质从底部法兰接口进入阀腔后，沿两侧竖直流道向上抵达密封副位置，这种对称流道设计可以平衡介质流动对阀芯的侧向冲击力，降低阀件启闭过程中的卡滞风险，同时减少介质紊流带来的振动与噪音，提升阀件运行的稳定性。阀件顶部设置手动操作杠杆与圆柱螺旋压缩弹簧组合的控制机构，弹簧提供稳定的预紧压力，将阀芯压紧在阀座密封面上，实现正常工况下的可靠密封，当阀腔内部介质压力升高至超过弹簧预紧力时，介质推力会推动阀芯向上压缩弹簧，带动密封副开启泄放介质；顶部的手动杠杆可在设备调试、定期校验或应急工况下，由操作人员手动强制开启阀件完成泄放操作，满足日常运维与应急处置的需求。在安装边界方面，阀件底部采用标准圆形法兰连接结构，法兰端面加工有均匀分布的螺栓孔，可与对应通径的管路法兰通过螺栓紧固连接，安装时需保证法兰端面与管路轴线垂直，密封垫片居中放置，避免出现安装偏斜导致的密封泄漏问题；阀件整体外轮廓无突出的尖锐结构，两侧竖直流道的外径尺寸统一，顶部杠杆的操作行程经过合理限位，不会超出阀体侧面的投影范围，安装时预留的侧向操作空间无需过大，可适配紧凑布置的管路安装场景。设计过程中针对弹簧的刚度参数做了匹配计算，保证弹簧预紧力与阀件设定的开启压力精准对应，同时弹簧外侧设置防护结构，避免外界灰尘、水汽附着在弹簧表面导致锈蚀卡滞，影响阀件的动作灵敏度；阀芯与阀座的密封面采用堆焊耐磨合金的工艺处理，提升密封面的抗冲蚀、耐磨损性能，延长阀件的使用寿命，即使在频繁启闭的工况下，也能长期保持可靠的密封性能，减少介质泄漏带来的损耗与安全隐患。
