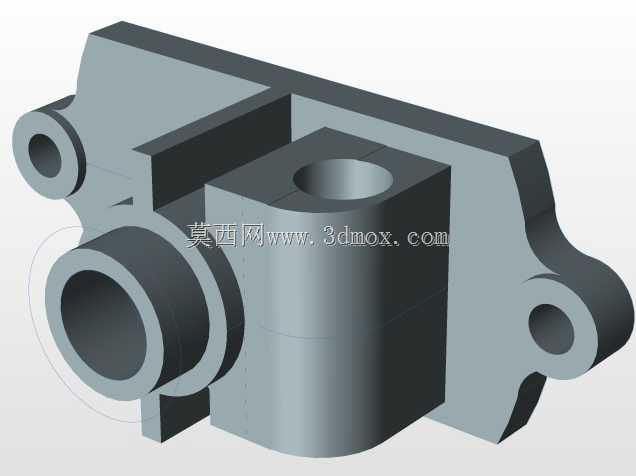

多接口集成式液压油路连接阀块结构

该零件属于液压传动系统中的核心集成连接构件，主要应用在工业液压站、工程机械液压回路、机床液压夹紧系统等场景中，承担着油路分配、元件安装承载、流体通路导通的核心作用，能够将原本分散布置的液压阀、管路接头整合在单一基体上，大幅减少管路接头数量，降低系统泄漏风险，同时压缩液压系统的整体安装空间，提升回路运行的稳定性。从功能特性来看，该零件基体上集成了多组不同通径的流体通道，侧面大直径通孔为主压力油通路，负责高压液压油的主回路传输，其余分布在侧翼、顶面的小直径孔道分别对应控制油通路、回油通路以及测压接口，能够同时满足主回路大流量通油、控制回路低压信号传输、外接检测元件的多重功能需求，侧翼带安装孔的凸耳结构用于将整个阀块固定在设备安装面板或集成阀组基座上，顶面的沉孔用于安装插装式液压阀件，实现压力调节、方向切换等控制功能。在设计思路上，该零件采用块式集成设计逻辑，优先将通径较大的主油道布置在零件基体中心区域，缩短高压油的传输路径，降低沿程压力损失，小通径控制油道围绕主油道分层布置，避免不同通路之间出现壁厚不足导致的窜油问题，所有外接接口的端面都设计了密封槽安装位，可放置O型密封圈实现端面静密封，安装凸耳的孔位与基体主结构之间设置了加强筋过渡，避免安装紧固时应力集中导致基体开裂，零件的外轮廓非配合面做了工艺倒角处理，去除加工毛刺，避免装配过程中划伤密封件或操作人员。从安装边界来看，该零件整体为近似方块式结构，主通路轴向长度适配常规通径液压管路的安装间距，侧翼安装凸耳的孔位中心距符合通用液压阀组的安装尺寸规范，顶面阀件安装孔的深度与孔径匹配标准6通径插装阀的安装尺寸，所有外接油口的螺纹规格均采用通用液压管路标准，无需额外定制转接接头即可完成与常规液压元件的装配，零件的整体外形尺寸适配小型液压站的阀组安装空间，既可以单独作为油路连接块使用，也可以多个叠加组成集成阀组，适配不同流量等级、不同控制逻辑的液压系统需求，零件的基体材质选用高强度铸铁或锻造铝合金，能够承受常规液压系统的工作压力，满足工业场景下长期稳定运行的强度要求。
