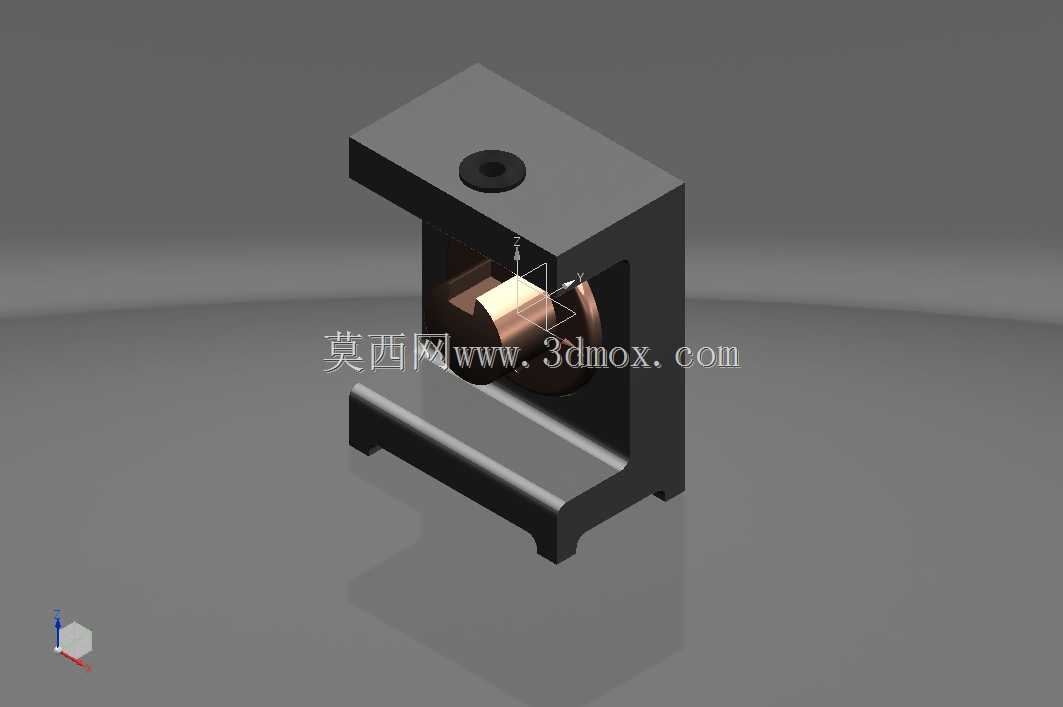

C型槽式滚轮导向支撑构件

该构件属于工业传动导向系统中的核心支撑类部件，主要应用于自动化生产线的直线导向工位、小型物料输送轨道的限位支撑场景，以及工装夹具的滑动导向模块中，能够为做直线往复运动的配套部件提供稳定的滑动支撑与侧向限位，避免运动过程中出现偏移、卡滞的问题，在轻工包装设备、小型输送设备、非标自动化工装的导向结构中应用十分广泛。从实际功能来看，该构件集成了固定基座、内置滚轮、安装定位面三个核心功能模块，顶部的沉孔结构用于将整个构件固定在设备的安装基板上，C型开口的槽体结构为配套的运动杆件提供容纳空间，内置的滚轮组件能够将运动过程中的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少构件接触面的磨损，延长整套导向结构的使用寿命，同时槽体的两侧限位边能够对运动杆件的侧向位移进行约束，保证运动轨迹的直线度。在设计思路上，该构件采用一体化C型槽结构作为主体框架，主体框架采用等壁厚设计，在保证整体结构刚性的前提下尽可能减少材料占用，降低构件自身重量；顶部的安装沉孔与槽体中心保持同轴度设计，保证安装固定后受力方向与槽体导向方向垂直，避免安装后出现偏载力矩；内置滚轮的安装位置经过受力校核，滚轮的承载面与槽体开口方向对齐，保证配套杆件装入后能够完全贴合滚轮承载面，受力均匀无局部应力集中；槽体底部的两个凸脚结构为安装定位提供辅助支撑，进一步提升构件固定后的稳定性，避免受侧向力时出现偏转。从安装边界来看，该构件整体为长方体式C型结构，整体外轮廓规整无突出异形结构，安装时仅需在配套基板上加工对应位置的螺纹孔，通过顶部沉孔穿入紧固件即可完成固定，不需要额外加工复杂的安装槽位；槽体的开口宽度与内置滚轮的直径匹配，适配对应直径的圆柱形运动杆件，安装时杆件从槽体侧方推入即可与滚轮贴合，不需要复杂的装配工序；构件的整体高度与宽度比例经过优化，在满足滚轮安装空间的前提下，尽可能压缩横向占用空间，能够适配安装空间较为紧凑的设备工位，同时构件的所有外露棱边均做了小倒角处理，避免装配过程中出现划伤操作人员的问题，也能减少装配时与周边部件的干涉风险。
