机床用方孔钻夹头结构设计

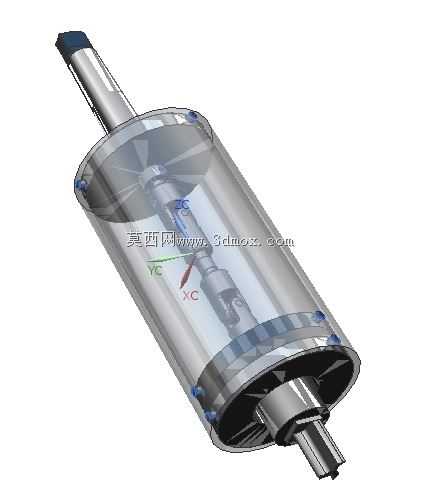

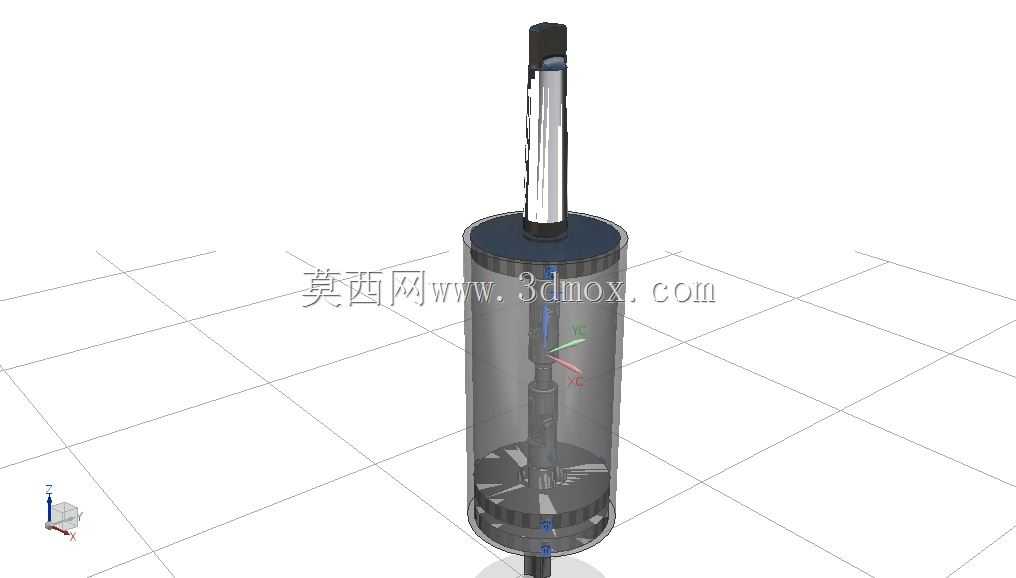

这款方孔钻夹头是机床钻削加工环节的核心配套工装，主要适配立式钻床、摇臂钻床、台式钻床等常规钻削设备，也可配套安装在镗床、数控加工中心的主轴输出端，用于金属工件的方孔成型钻削作业，解决传统圆孔钻夹头无法直接装配方孔钻头、方孔加工精度不足的行业痛点，在机械加工车间的模具加工、五金零件生产、非标设备零件制作场景中有着广泛应用，能够帮助一线加工人员快速完成方孔类特征的加工作业，减少二次装夹找正的时间损耗。从功能特性来看，该钻夹头采用同轴双筒嵌套结构设计，外层为固定夹持套筒，内层为带传动导向的旋转装夹腔，能够在主轴高速旋转的过程中，配合方孔钻头的公转与往复冲击动作，实现方孔的一次成型加工，夹头内部设置有均匀分布的锁紧定位点，可对不同柄径的方孔钻头实现稳定夹持，避免钻削过程中出现钻头打滑、偏摆的问题，夹头两端的伸出轴段做了高精度磨削处理，同轴度公差控制在微米级，能够保证钻削过程中钻头的回转精度，有效降低方孔加工的形位误差。在设计思路上，这款夹头充分考虑了现场加工的实际使用需求，整体采用对称式圆柱外形，外层套筒选用高强度合金结构钢材质，表面做硬化耐磨处理，能够抵御钻削过程中飞溅的切屑刮擦与切削液腐蚀，延长夹头的实际使用寿命；内部传动结构采用低摩擦系数的导向配合设计，减少钻削过程中的动力损耗，同时预留了充足的排屑与散热间隙，避免连续钻削过程中内部积屑、过热导致的卡滞问题。从安装边界来看，夹头的输入连接轴段采用标准莫氏锥度设计，可直接与主流机床的主轴锥孔实现快速适配安装，无需额外制作过渡连接套，整体外径尺寸适配常规钻床的主轴安装空间，轴向长度控制在合理范围内，不会过多占用机床的有效加工行程，夹头的输出端夹持范围覆盖常用规格的方孔钻头，能够满足绝大多数常规尺寸方孔的加工需求，安装时只需将输入锥段擦拭干净后推入主轴锥孔，通过主轴的拉紧结构即可完成固定，拆卸时使用标准斜铁即可快速卸下，操作便捷，能够适配车间多台设备的快速换产需求。
