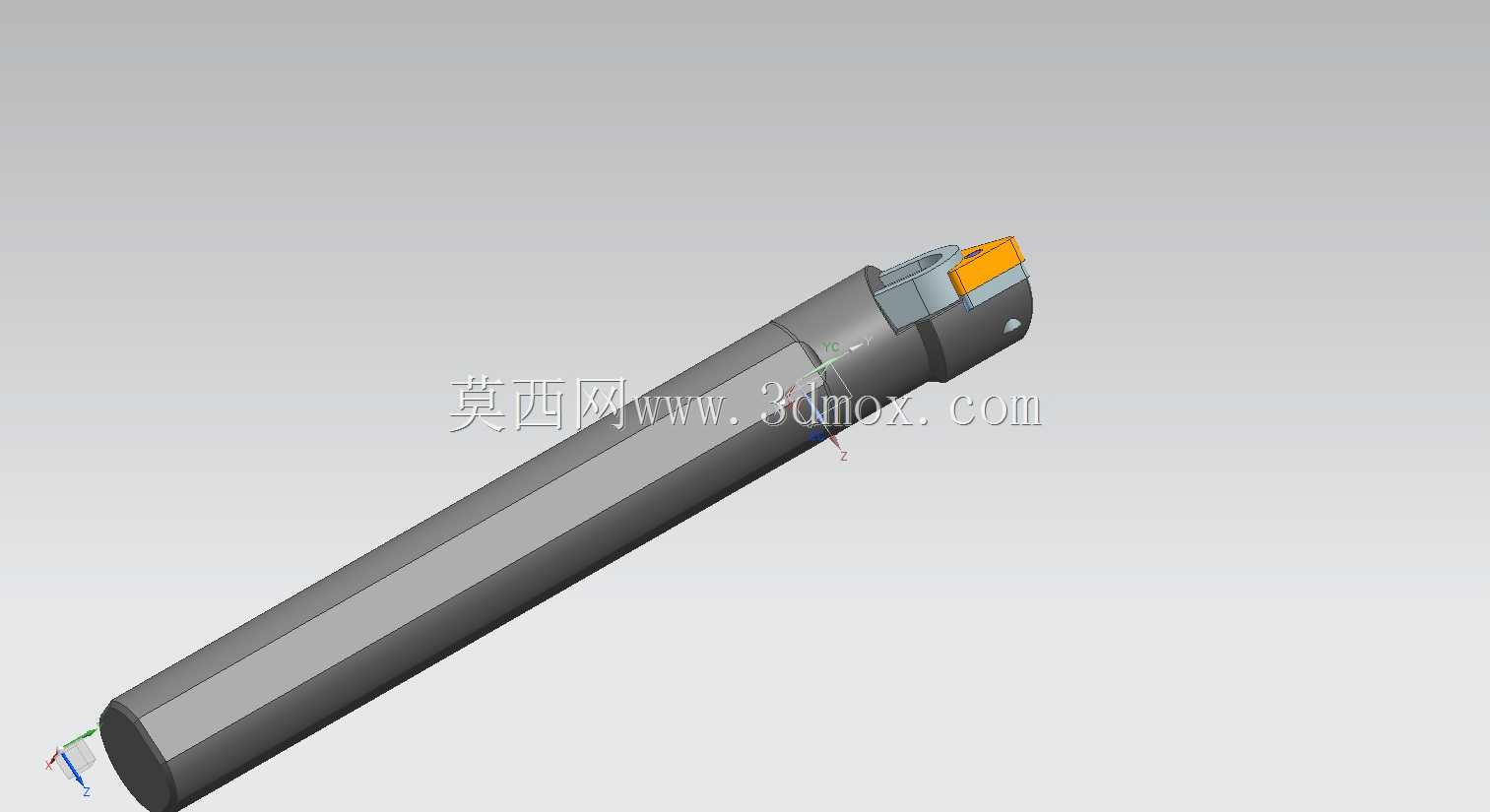

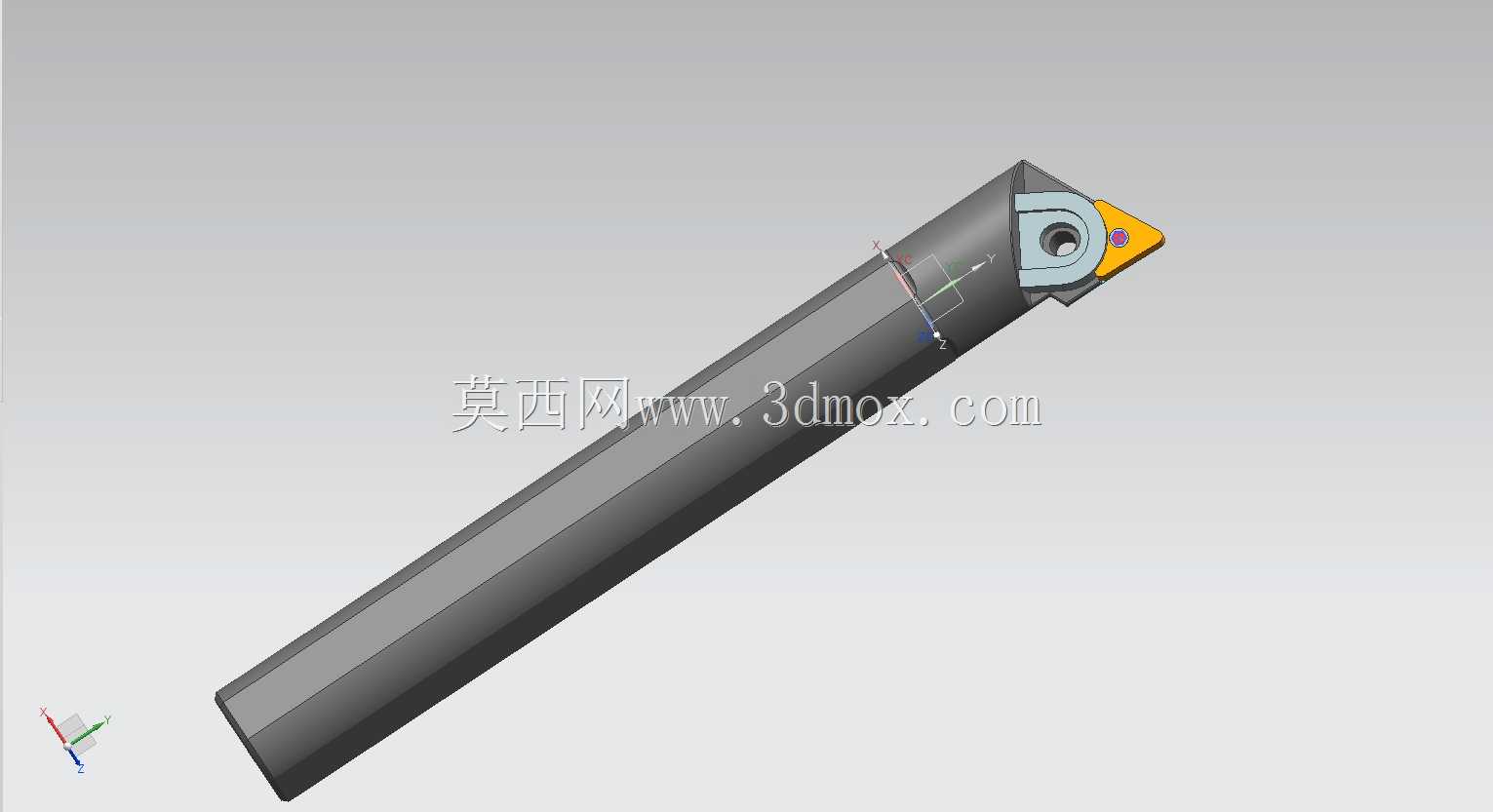

数控加工用内孔切削镗杆结构设计

这款镗杆是数控镗削加工场景下的核心切削执行部件，主要适配数控车床、加工中心等金属切削设备，承担各类精密内孔的粗镗、半精镗及精镗加工任务，广泛应用于液压阀块内孔加工、发动机缸体缸套孔精加工、传动零件轴承安装位镗削、模具型腔深孔加工等对孔位尺寸精度、圆柱度、表面粗糙度有较高要求的生产场景，是机械加工领域保障内孔加工质量不可或缺的刀具载体。从功能特性来看，该镗杆采用整体硬质合金适配的杆体结构设计，长径比经过优化匹配，可有效降低深孔加工过程中的切削振动，避免振纹产生，提升加工表面质量；杆体端部设置标准化的刀片安装位，可适配对应规格的可转位镗刀片，刀片装夹定位精度高，更换便捷，无需重新对刀即可快速恢复加工精度，大幅减少换刀辅助时间；刀体内部预留切削液输送通道，可将高压切削液直接输送至切削区域，充分冷却切削刃同时及时带走切屑，避免切屑刮伤已加工内孔表面，延长刀片使用寿命。在设计思路上，这款镗杆充分考虑了实际加工中的刚性需求与装夹兼容性，杆体采用等截面多边形防转结构，与机床刀塔或刀座装夹时可实现周向完全锁止，避免重切削过程中刀杆发生转动偏移；刀片压紧结构采用螺钉压紧式设计，结构紧凑占用空间小，可适配较小直径内孔的加工需求，同时压紧力均匀可靠，能承受较大切削进给量下的切削载荷，不会出现刀片移位或崩飞的风险。从外形尺寸与安装边界来看，该镗杆的装夹柄部尺寸符合通用数控刀具的装夹标准，可直接适配市面上主流数控设备的刀座装夹尺寸，无需额外配置过渡套；杆身长度经过合理规划，既能够满足常规深度内孔的加工行程需求，又不会因悬伸过长导致刚性不足，加工过程中可根据待加工孔的深度调整装夹悬伸量，在刚性允许范围内实现不同深度孔的加工覆盖；端部刀头部位的外径小于杆身直径，可在镗削完成退刀时避免刀头刮碰已加工孔壁，保障加工面的完整性。
