钻床用丝杠进给式工件夹持工装结构

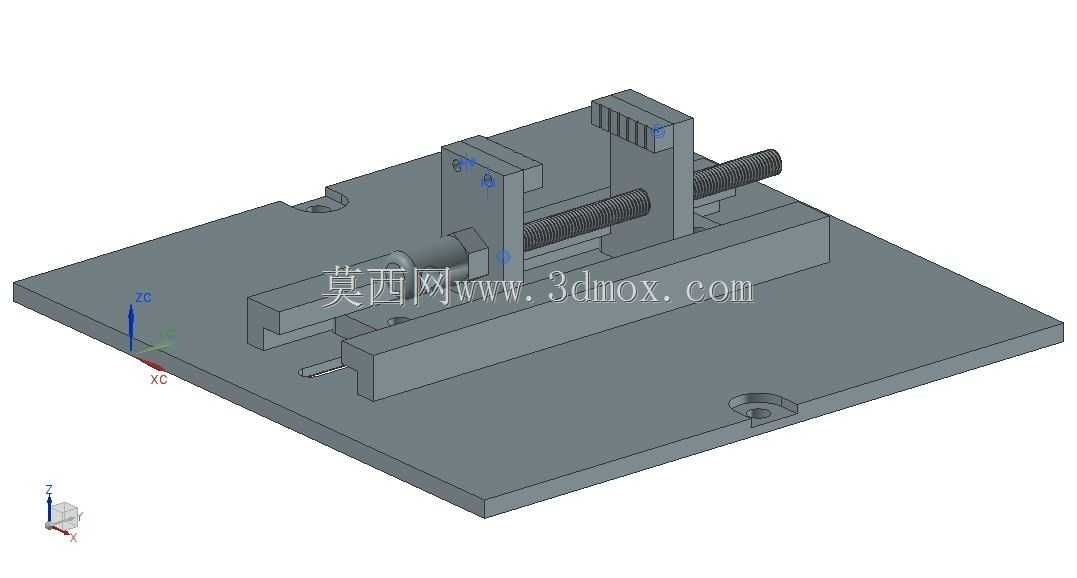

这套夹持工装主要适配立式钻床的加工工位，用来解决轴类、小型块状零件钻孔、扩孔、铰孔工序中的工件定位与夹紧需求，替代传统手虎钳、压板螺栓的繁琐装夹方式，能大幅缩短单件装夹的辅助时间，在中小批量零件的钻削加工场景中适配性极强。工装整体以带安装孔的方形底板作为承载基座，底板四角预留的沉头安装孔可直接通过T型螺栓固定在钻床工作台面上，安装时只需对齐工作台T型槽间距即可完成定位，不需要额外加工过渡连接板，安装边界覆盖常规小型台钻、立式钻床的工作台面尺寸范围，不会出现超出工作台行程的干涉问题。

夹紧执行部分采用双固定立座搭配滑动压块的结构形式，两根平行的传动丝杠分别穿过两侧立座的内螺纹孔，丝杠端部与滑动压块做回转连接，转动丝杠端部的施力方头即可带动压块沿底板上的导向滑轨做直线进给，两侧压块可独立调整进给量，既能对规则矩形零件做对中夹紧，也能针对异形毛坯件调整两侧夹紧行程，保证工件待加工孔位与钻床主轴轴线重合，避免装夹偏心导致的孔位超差。导向滑轨与底板为一体式铣削加工结构，滑动压块底部开有与滑轨适配的导向槽，配合间隙控制在0.02mm以内，夹紧过程中不会出现压块上翘、偏移的问题，能保证夹紧力的方向始终垂直于工件定位基准面，避免钻削过程中工件受切削力作用发生位移。

设计过程中特意将丝杠的传动轴线设置在压块夹紧面的中心高度位置，夹紧时作用力均匀分布在工件接触面上，不会对薄壁类工件造成夹压变形，同时立座与底板采用内六角螺栓锁紧连接，长期使用出现螺纹磨损后可单独更换立座或丝杠配件，不需要整体报废工装，降低了工装的维护成本。压块的夹紧面做了网纹滚花处理，能增大与工件表面的摩擦力，即使在大进给量钻削、切削力波动较大的工况下，也能保证工件夹持的稳定性，不会出现工件打滑转动的问题。工装整体的高度尺寸控制在钻床主轴的最低有效行程范围内，装夹工件后主轴下行到钻孔位置时不会与工装立座发生碰撞，适配的工件夹持尺寸覆盖了常规小型钻削零件的规格范围，不需要额外加高垫块即可完成大部分零件的装夹作业。
