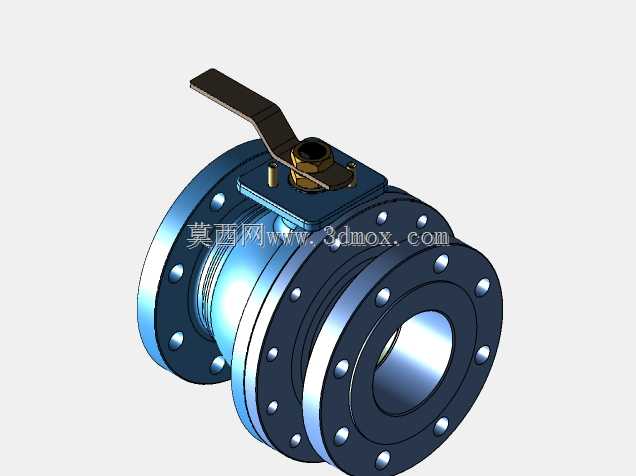

法兰式手动两片式球阀工业结构设计

这款法兰式手动球阀主要应用于石油化工、市政给排水、暖通空调、工业流体输送等管路系统场景，作为管路中控制介质通断的核心阀件，可适配清水、油品、弱腐蚀性流体等多种介质的输送管控需求，在常温常压的工业管路工况中承担截断或接通管路介质的作用，相比闸阀、截止阀，它的流阻更小，开关操作更轻便，全开状态下介质流通通道平滑无阻滞，不易造成介质淤积或杂质卡滞。从功能特性来看，该球阀采用两片式阀体结构，依靠带通孔的球体作为启闭件，通过顶部的扳动手柄带动阀杆旋转90度即可完成全开或全关动作，操作行程短，开关状态直观清晰，手柄的朝向可直接反馈阀门的启闭状态，便于现场操作人员快速识别管路通断情况，避免误操作。阀体两端采用法兰连接结构，法兰盘上均匀布置螺栓孔，安装时可与对应通径的管路法兰通过螺栓紧固，配合密封垫片实现连接部位的密封，能适配常规工业管路的安装标准，安装时需注意两端法兰的同轴度，避免额外应力作用在阀体上影响密封性能和使用寿命。设计过程中，优先考虑了阀件的密封可靠性与操作便捷性，球体与阀体之间的密封副采用贴合式密封结构，保证关闭状态下的零泄漏要求，阀杆部位设置多级密封结构，防止介质从阀杆与阀体的配合间隙处渗漏；两片式阀体的结构设计既便于内部球体、密封件的装配与后期维护更换，也能保证阀体整体的结构强度，承受管路内的介质压力而不发生变形。外形上整体为对称的筒状结构，两端法兰的外径、螺栓孔分布尺寸匹配对应公称通径的管路安装标准，阀体中部的连接螺栓将左右两部分阀体紧固为整体，顶部的操作手柄延伸长度经过合理设计，既保证操作时拥有足够的力矩，无需额外借助加力杆即可完成开关动作，也不会因手柄过长占用过多管路周边的操作空间，安装时需预留足够的手柄旋转空间，保证90度旋转行程无遮挡，确保操作顺畅。在实际管路布局中，该球阀可水平或垂直安装，不受管路走向的严格限制，介质流向也无强制要求，安装适配性较强，能够满足不同工业场景下的管路布设需求。
