法兰连接手动截止式调节阀结构设计

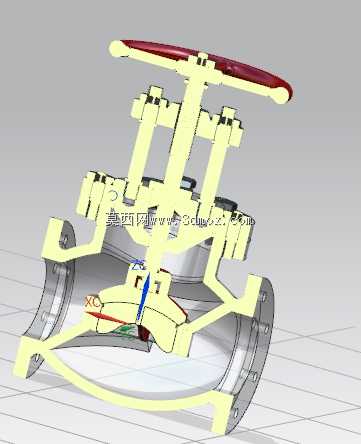

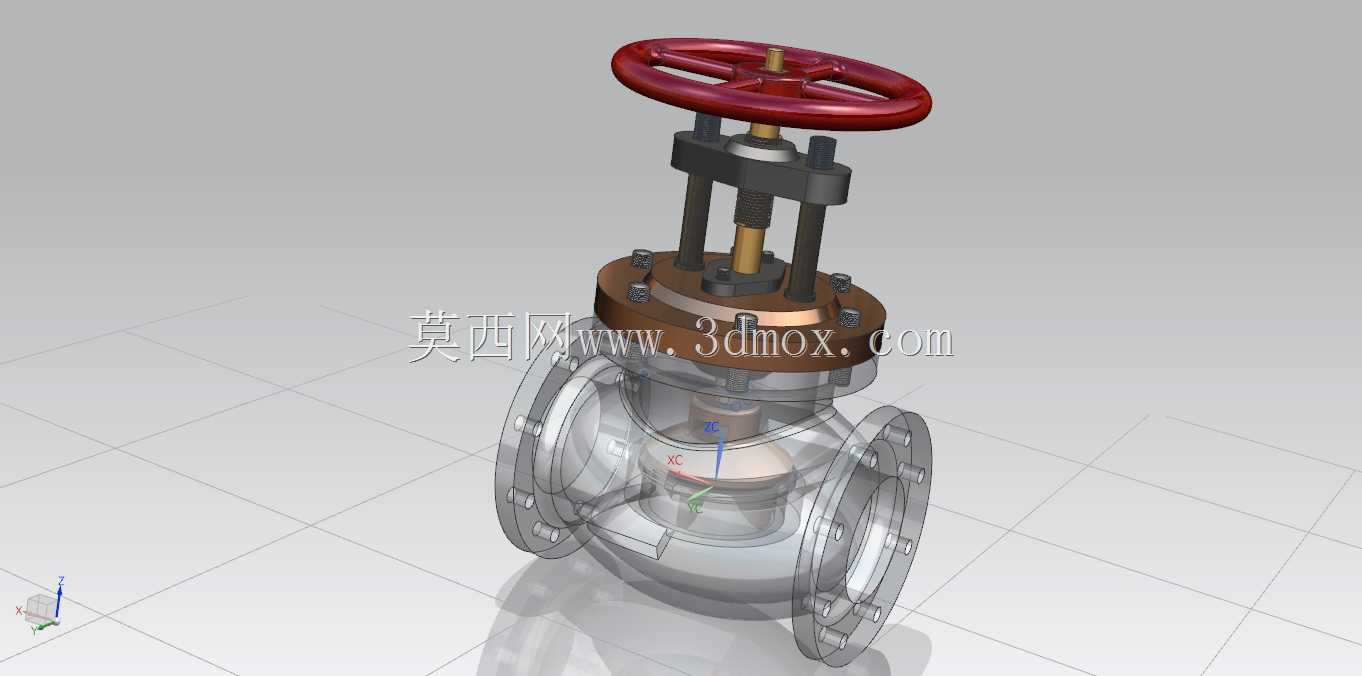

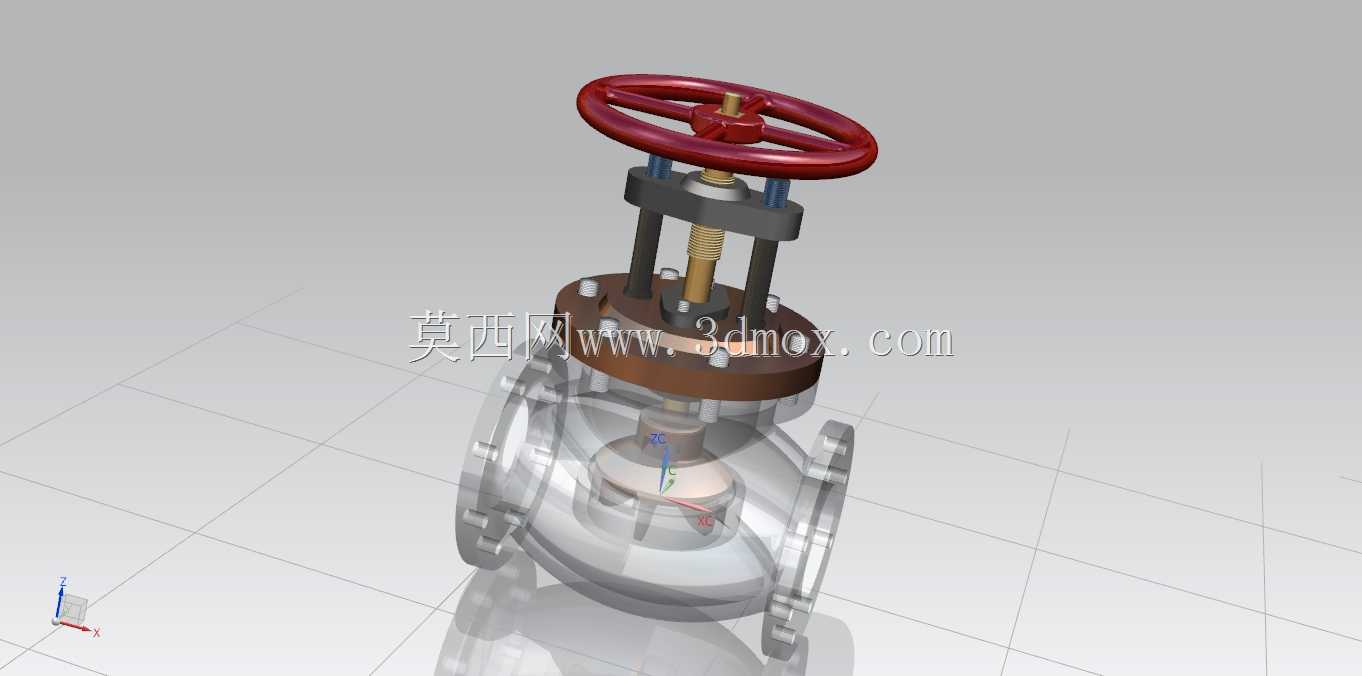

这款手动法兰式截止阀主要应用于石油化工、市政给排水、热力管网、工业循环水系统等场景的管路段中，承担管路介质通断控制、流量精准调节的核心作用，可适配清水、蒸汽、轻质油品、弱腐蚀性化工介质等多种常见工业流体的输送管控需求，是工业管路系统中应用范围极广的通断调节类部件。从功能特性来看，该阀门采用手轮驱动的升降式阀杆结构，依靠阀瓣与阀体密封面的贴合度变化实现管路通断与流量调节，相比闸阀具备更优异的流量调节线性度，密封性能可靠，启闭过程中阀瓣与密封面无相对滑动摩擦，密封面磨损量小，日常维护频次低，适合需要频繁调节开度、对截断密封性有较高要求的管路场景。在设计思路上，整体采用组件化装配逻辑，自上而下分为驱动操作单元、阀杆传动单元、密封承压单元、阀体连接单元四个独立模块：顶部的红色轮辐式手轮适配人工手动操作的施力习惯，轮缘直径经过力矩匹配设计，操作人员无需借助额外加力杆即可实现额定压力下的阀门启闭，手轮中心设置阀杆定位锁紧结构，避免操作过程中阀杆出现径向偏移；中部的阀杆采用梯形螺纹传动结构，将手轮的旋转运动转化为阀瓣的直线升降运动，阀杆外侧设置立式支撑柱与压盖结构，既为阀杆运动提供稳定的径向导向，也承担填料函的压合固定作用，通过压盖螺栓的预紧力挤压填料实现阀杆处的动密封，杜绝介质沿阀杆间隙出现外泄漏；下部阀体采用流线型直通式流道设计，介质从阀体一侧法兰进入后沿平滑流道冲向阀瓣密封面，转向后从另一侧法兰流出，流道阻力系数远低于直角式截止阀，能够有效降低管路输送过程中的压损，减少输送能耗。在外形尺寸与安装边界上，该阀门采用标准法兰连接形式，两端法兰的螺栓孔分布、密封面尺寸完全匹配对应公称通径与压力等级的工业管路法兰标准，安装时无需额外加工转接件，直接通过螺栓与管路法兰对接、加装密封垫片即可完成固定；阀门整体高度按照手轮操作空间预留设计，安装时手轮侧需预留不小于手轮半径的操作空间，方便操作人员完成启闭调节操作，阀体底部无突出结构，可直接贴近管廊支架安装，不会出现安装干涉问题，整体结构紧凑，适配水平、垂直等多种管路走向的安装需求。
