60H86-3008B3.1Nm步进电机三维建模作品

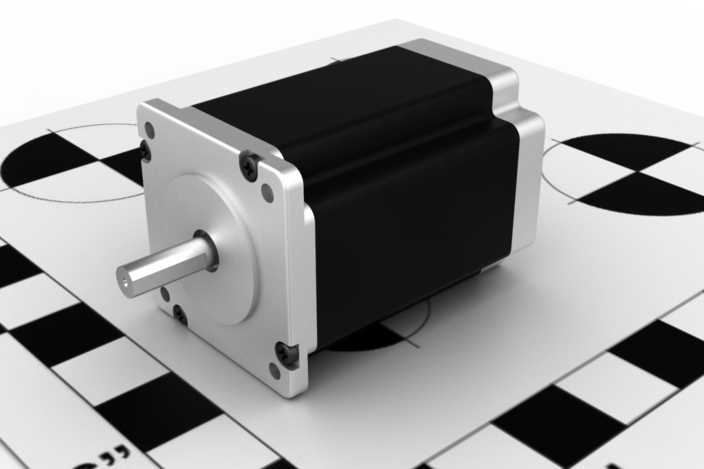

本作品为60H86-3008B型号3.1Nm扭矩步进电机的三维建模成果，建模过程严格遵循该型号步进电机的实际工业尺寸参数，在三维软件中首先完成基础基准轴与基准面的搭建，以电机输出轴为核心定位基准，依次构建前端盖、定子壳体、后端盖的主体轮廓。前端盖部分精准还原了安装孔位的分布位置、轴承座的沉台结构以及输出轴的伸出轴径、轴端倒角细节，安装孔的孔径、孔距完全匹配该型号电机的实际安装规格，可直接用于设备装配的干涉校验。定子壳体部分还原了方形外壳的切边工艺、表面散热筋的排布结构，壳体与前后端盖的配合止口做了精准的公差预留建模，还原实际装配的间隙配合关系，壳体表面的黑色哑光喷塑材质在渲染阶段做了细腻的质感调整，还原工业喷塑层的微颗粒漫反射效果，避免过度反光失真。后端盖部分还原了接线盒的安装位、端盖固定螺丝的沉孔结构，固定螺丝的内六角槽、螺丝头部的倒角都做了精细化建模，没有省略小尺寸结构特征。输出轴部分还原了轴身的磨削表面质感、轴端的定位平面结构，金属材质渲染区分了轴身的光亮磨削面与端盖的铸铝哑光面，金属质感层次分明。建模过程中对电机内部的定子铁芯、转子结构做了简化示意处理，在保证外部装配尺寸完全准确的前提下，合理控制模型面数，兼顾渲染效果与模型使用流畅度。渲染阶段采用影棚级布光方案，主光源从侧上方45度照射，突出电机的金属轮廓与壳体质感，辅光源补暗部阴影，避免结构死角过黑丢失细节，搭配黑白校准标定板作为展示背景，清晰呈现电机的实际尺寸比例，整体模型可用于自动化设备装配仿真、机电产品方案展示、教学演示等多个场景，结构还原度高，材质表现贴合工业实物的真实状态。
