24V数控设备主轴驱动电机三维设计

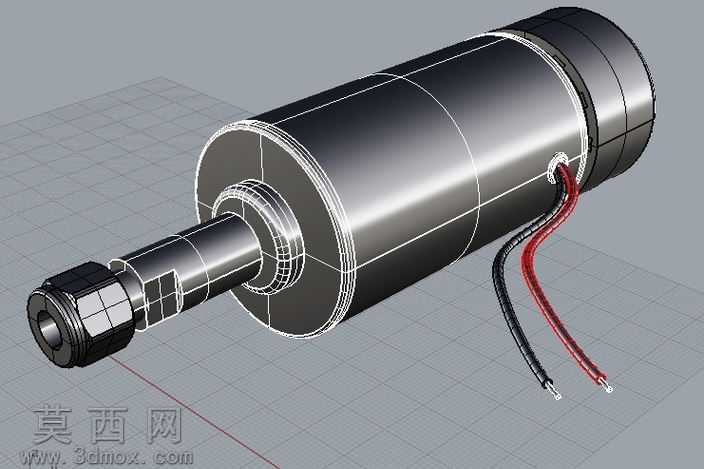

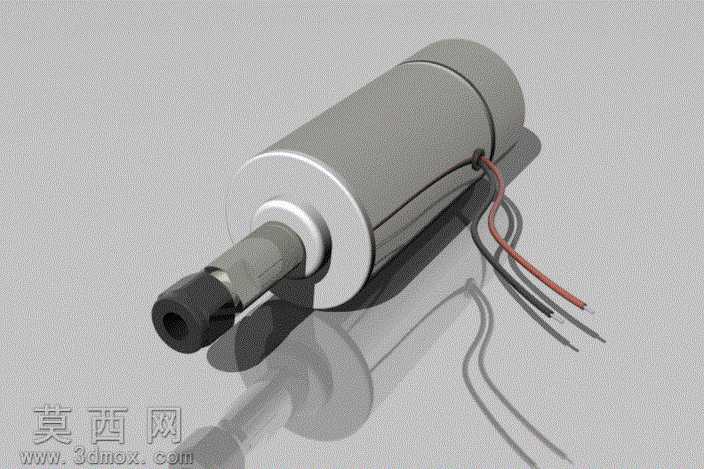

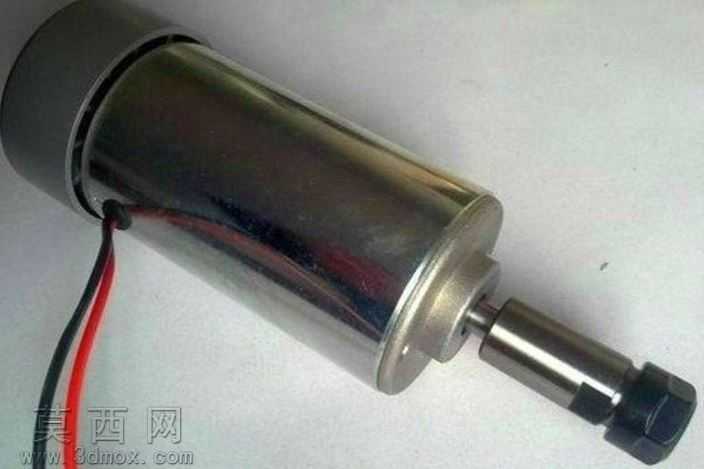

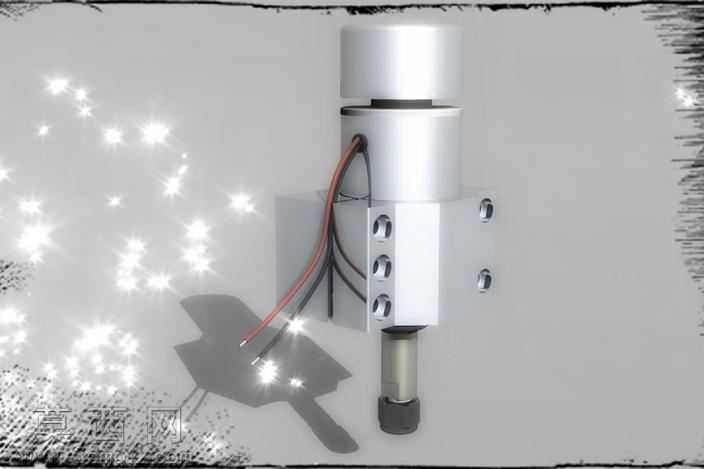

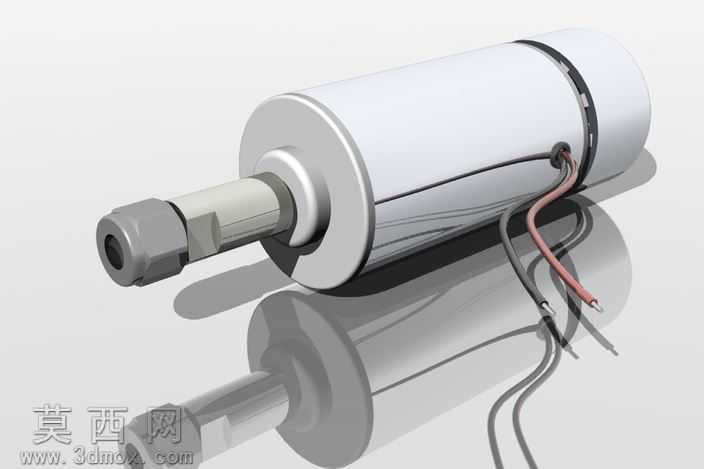

本模型为24V数控主轴驱动电机的三维数字化设计成果，建模阶段严格遵循小型低压直流主轴电机的真实结构比例开展搭建，首先以旋转凸台特征构建电机的圆柱形主体机壳，机壳表面做哑光金属质感的材质处理，还原工业级电机外壳的金属磨砂质感，同时在机壳端面预留出线孔位，匹配引出的红黑供电线缆结构，线缆采用扫掠特征完成柔性形态建模，还原导线自然垂落的弯折弧度，线缆端部做剥线露铜的细节处理，提升模型的真实还原度。电机输出端依次搭建轴承定位段、轴伸连接段以及ER型夹头装夹结构，夹头部分做黑色硬质氧化的材质区分，与银色金属机身形成清晰的视觉层次，轴体与机壳衔接处做台阶定位结构，还原真实电机的装配限位逻辑。渲染阶段采用工作室柔光布光方案，主光源从侧上方投射，在反光地面上投射出柔和的实体阴影，辅助光源补全暗部细节，避免电机底部结构出现死黑区域，材质参数调整阶段针对机壳金属材质设置合适的粗糙度与反射率，线缆部分设置橡胶类材质的低反光属性，夹头部分设置高硬度金属的微反光质感，让不同部件的材质区分清晰可辨。设计过程中充分考量数控主轴电机的实际应用场景，整体结构紧凑适配小型数控设备的安装空间，出线位置的设计避开安装干涉区域，输出轴的夹头结构可适配不同直径的加工刀具，满足小型数控设备的钻孔、铣削等加工动力输出需求，模型各部件的装配关系完全还原真实产品的装配逻辑，可用于数控设备的整机装配干涉检查、主轴部件的运动仿真演示，也可作为小型数控设备设计教学的参考案例，帮助设计人员理解低压主轴电机的结构组成与安装配合要求。
