多旋翼用外转子无刷电机三维建模作品

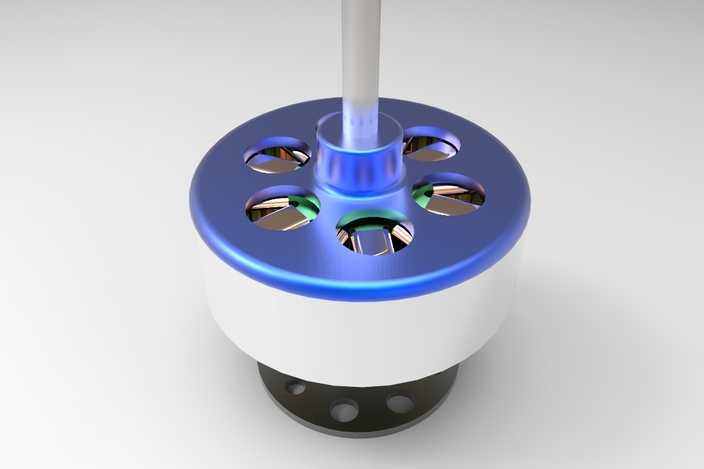

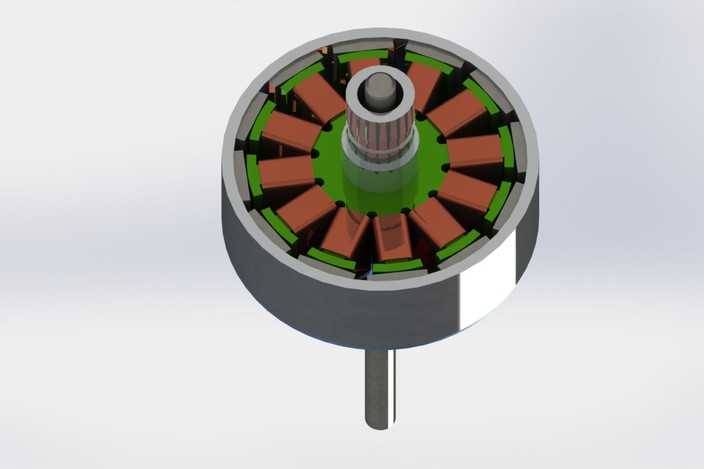

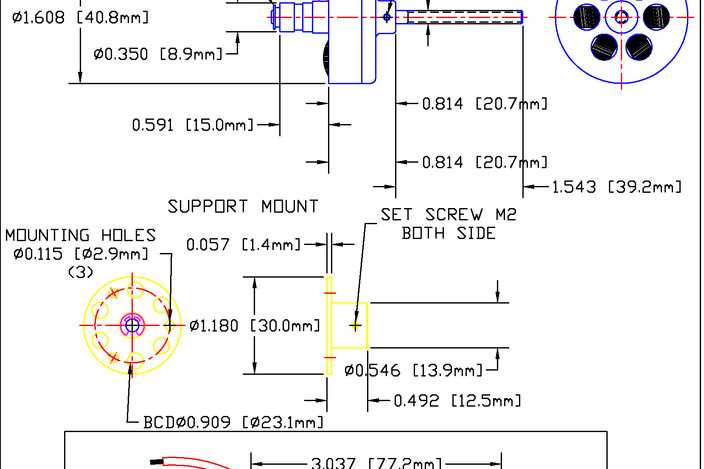

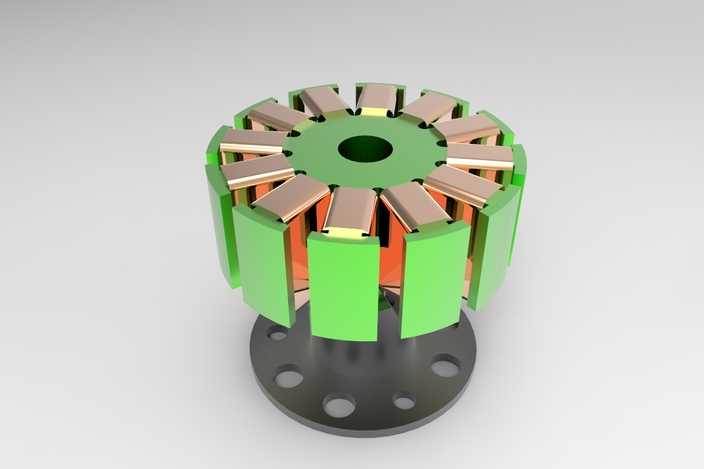

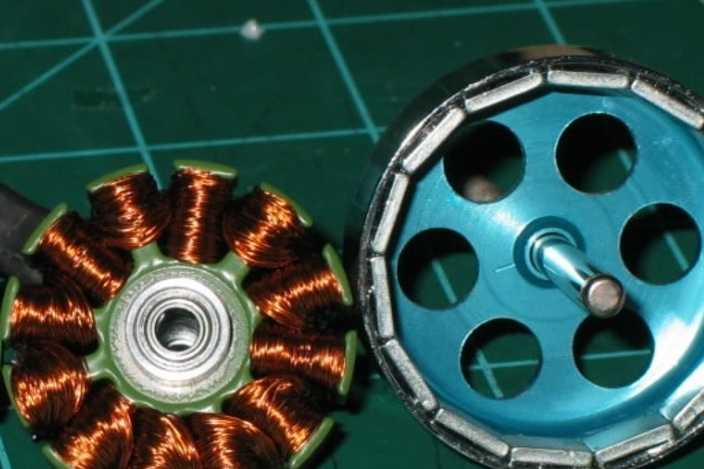

本模型为适配多旋翼飞行器的外转子无刷电机，建模过程依托三维设计软件完成全参数化结构搭建，完整还原了该类电机的典型构造特征。建模初期先梳理外转子无刷电机的结构逻辑：该类电机以外壳作为旋转输出部件，定子固定于中心基座，输出轴与外转子端盖刚性连接，整体结构适配航模类动力设备的轻量化、高转速输出需求。建模时首先绘制中心轴的回转体特征，通过拉伸、旋转命令完成轴身的基准定位，轴身与上端盖的配合部位做了精准的公差预留设计，还原实际装配的配合关系。上端盖部分采用旋转凸台命令生成主体轮廓，端盖上的六个镂空散热孔通过圆周阵列完成排布，每个散热孔的边缘都做了倒角处理，既还原实物的工艺特征，也避免建模过程中出现尖锐几何错误。外转子的磁轭部分采用薄壁回转特征搭建，外壁做了哑光白色的材质区分，与上端盖的亮面蓝色阳极氧化质感形成明确区分，下端的基座部分绘制了三个安装定位孔，同样通过圆周阵列实现均匀排布，还原电机安装固定的结构特征。渲染阶段针对不同部件匹配了对应的材质属性：上端盖赋予金属蓝色阳极氧化铝材质，调整反射粗糙度参数模拟金属表面的细腻光泽，同时添加轻微的凹凸纹理还原机加工后的表面质感；外转子磁轭部分赋予哑光白色工程塑料材质，调低反射率模拟塑料壳体的漫反射效果；中心输出轴赋予抛光不锈钢材质，提高反射强度突出金属轴的光亮质感；下端基座赋予黑色哑光工程塑料材质，与上部结构形成视觉层次。场景布光采用三点布光逻辑，主光源从侧上方打亮电机主体，突出端盖散热孔的内部结构与金属反光，辅光源从另一侧补光弱化暗部死黑，顶部添加轮廓光勾勒电机的边缘轮廓，让整体渲染图的结构层次清晰分明。建模过程中严格遵循实物的比例关系，各部件的装配间隙都做了还原，端盖与磁轭的配合面、轴与端盖的配合面都做了贴合处理，没有出现几何穿模问题，整体模型完整呈现了DT750外转子无刷电机的外观与结构特征，可用于航模动力系统的装配演示、结构参考等场景。
