立式铰接支座机械结构设计

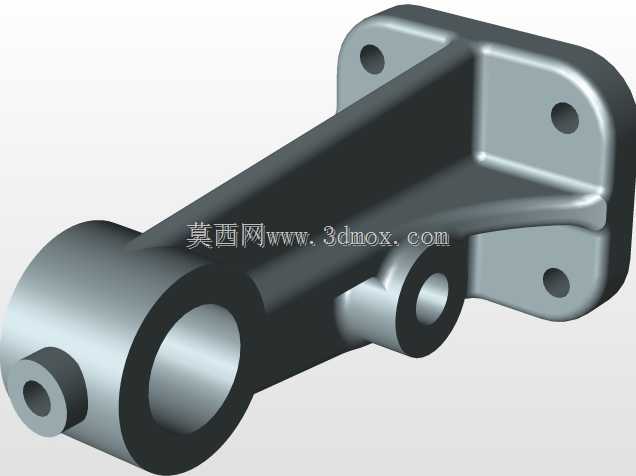

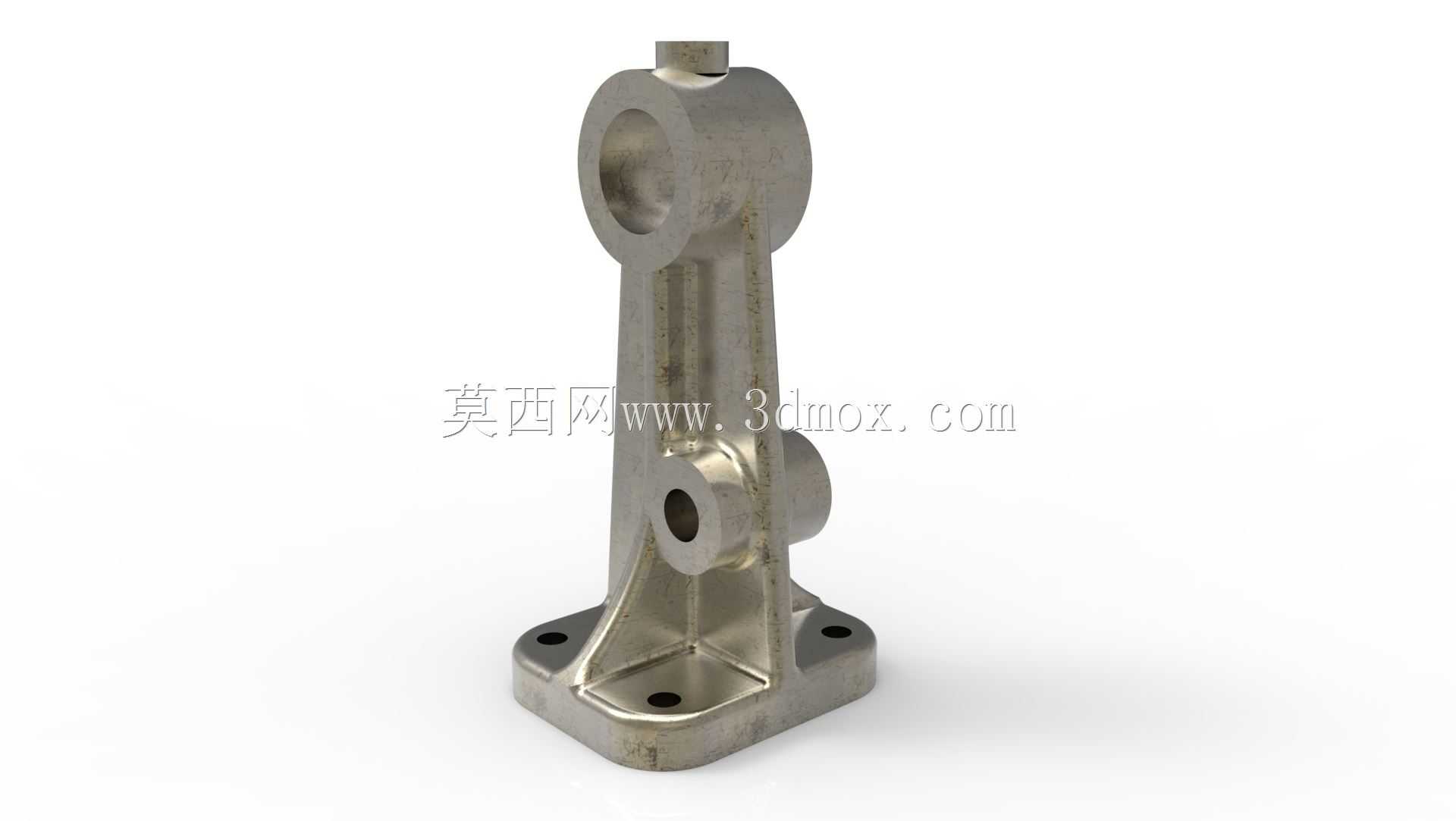

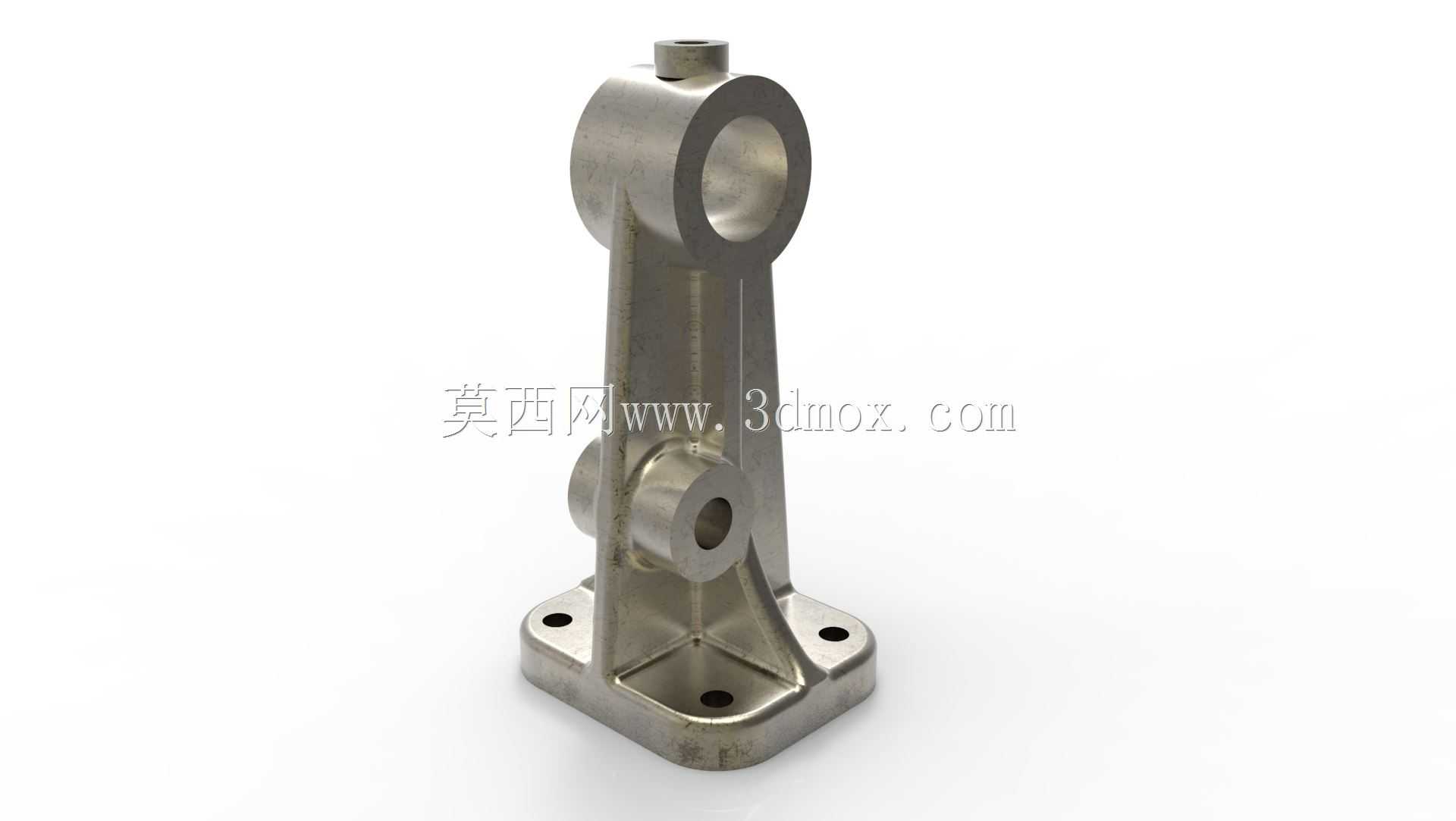

该立式铰接支座是工业传动与支撑系统中常用的连接承载构件，主要应用于轻工自动化生产线、小型动力传输机构、工装夹具定位单元以及专用设备的铰接联动部位，可实现两个相对运动部件之间的铰接支撑，同时传递工作载荷、限定运动轨迹，避免部件运行过程中出现偏载、卡滞或异常磨损问题。从实际使用场景来看，这类支座常安装在设备的机架安装面上，上部的大孔径铰接孔用于穿装铰接销轴，连接摆臂、连杆类运动构件，中部的侧向凸台小孔可用于安装定位销、润滑管路或者辅助联动杆件，下部的方形安装底座通过螺栓与设备机架紧固，为整个铰接部位提供稳定的支撑基础。在功能特性设计上，该构件采用一体化铸造成型后经机加工完成关键尺寸加工，整体为立式长条形结构，主体截面采用加强筋式的工字型轮廓，在保证整体结构刚度、满足重载承载需求的同时，尽可能降低构件自身重量，减少运动过程中的惯性负载。上部的主铰接孔设计有足够的轴向长度，可提升销轴配合的接触面积，降低接触面的压应力，延长铰接副的使用寿命；中部侧向凸台与主孔位保持严格的位置度公差，保证辅助连接件安装后与主铰接轴的空间位置精度，避免联动过程中出现运动干涉；下部方形安装底座设置四个沉头安装孔，安装后螺栓头部不会突出底座表面，保证安装面贴合平整，底座与主体立臂之间设置圆弧过渡结构，可有效分散安装部位的应力集中，避免长期受载后出现根部断裂问题。设计过程中优先考虑了构件的受力合理性，整体载荷传递路径从上部铰接孔沿立臂加强筋顺畅传递至下部安装底座，无突兀的截面突变，所有棱边均做倒角处理，既消除加工后的锐边安全隐患，也便于装配过程中的导向对位。在安装边界上，下部方形底座的安装孔位采用对称式布局，适配常见的设备机架安装孔距标准，安装时仅需保证底座与机架安装面的平面度要求，即可满足上部铰接孔的位置精度要求，无需复杂的调整工序；主铰接孔的孔径尺寸适配常规标准铰接销轴，可直接选用市售标准销轴完成装配，降低配件采购与维护成本；侧向凸台的小孔与主孔保持垂直的空间位置关系，可满足多方向的辅助连接需求，适配不同布局的联动机构安装要求。该构件的整体结构紧凑，占用安装空间小，承载能力强，运动过程中稳定性好，可在中低速、中等载荷的铰接传动场景下长期稳定工作，能够有效替代定制焊接式支座，提升设备装配的一致性与维护便捷性。
