多色组合式机械功能连接基座结构

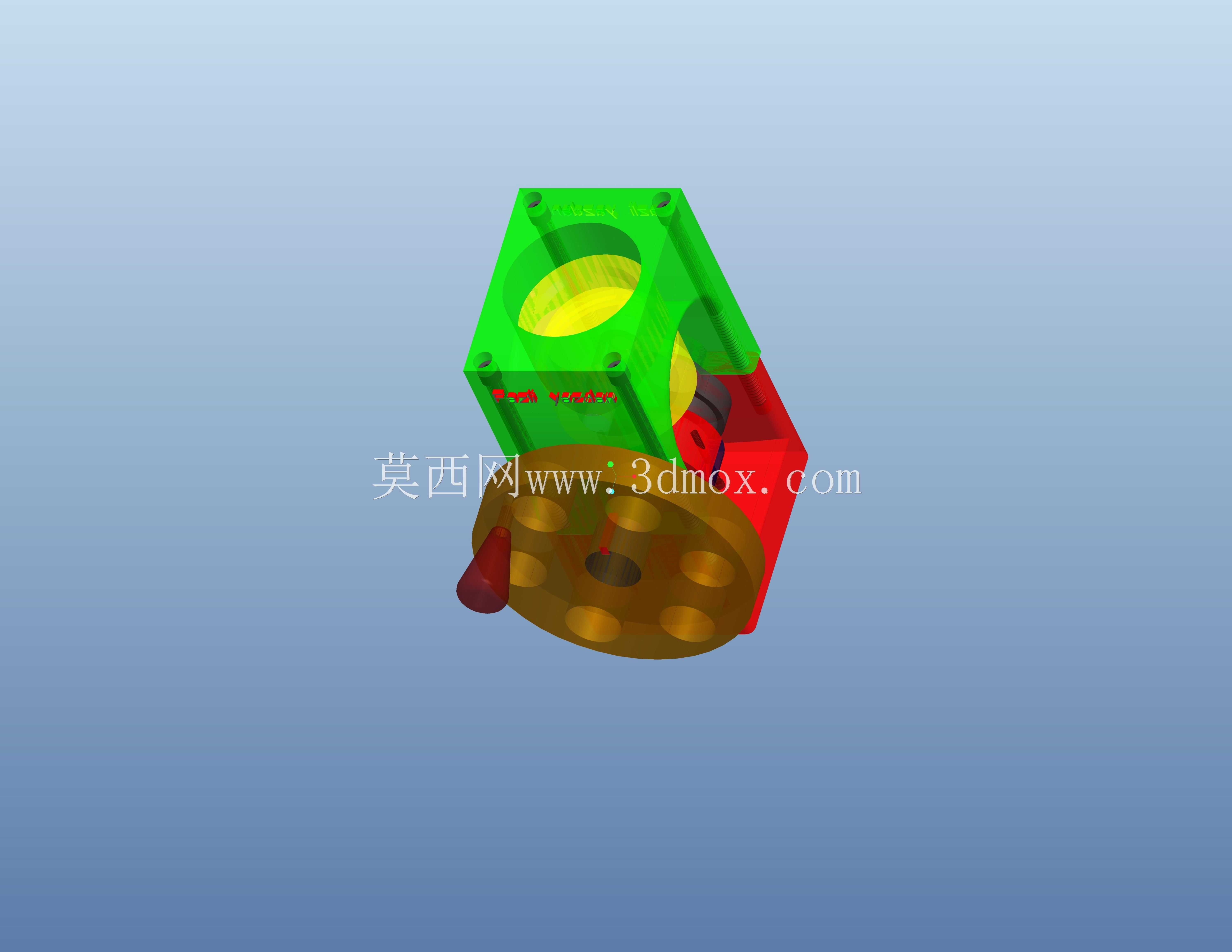

该机械构件属于工业传动与管路系统中的核心连接基座类零件，主要应用于流体控制设备、小型动力传输单元的集成装配场景，可在气动回路、低压液压支路以及小型物料输送换向结构中承担载体功能，实现不同功能模块的定位对接与通路连通。从实际用途来看，该构件可同时承接上部柱状功能元件、侧部换向组件以及底部端盖结构的安装，将原本分散的通路连接、元件固定、流向换向功能整合为一体，减少设备内部零散连接件的数量，压缩整体装配空间，提升设备集成度。从功能特性上看，构件上部的方形带孔腔体可嵌入柱状阀芯或过滤元件，腔体周向预留的四个安装孔可通过紧固件实现上部元件的压紧固定，保证腔体内部的密封性能，避免介质输送过程中出现渗漏问题；侧部延伸的红色结构为流向换向接口，可对接外部管路实现介质流向的90度切换，接口处的定位凸台可与管路接头的卡槽配合，提升连接的抗扭性能，避免设备运行过程中因振动出现接头松脱；下部的棕色圆盘端盖为可拆卸结构，盘面均匀分布的六个沉孔可通过螺栓与主体结构锁紧，既可以封闭下部腔体，也可在需要维护内部元件时快速拆卸，降低设备运维的拆装难度。在设计思路上，该构件采用模块化集成设计逻辑，摒弃了传统连接结构中多个独立法兰、接头拼接的方案，将多向通路、安装定位、密封配合的功能整合在单一主体结构上，同时通过不同功能区域的色彩区分，可在装配过程中快速识别不同接口的对接方向，降低错装概率。外形尺寸方面，该构件整体为上部方腔、下部圆盘的组合结构，上部方腔的边长与下部圆盘的直径比例约为1:1.2，整体高度与圆盘直径比例约为1:1，安装边界上，上部方腔的四个安装孔呈正方形分布，孔位中心距与方腔侧边保持等距，下部圆盘的安装孔以中心为原点呈环形均匀分布，可适配两种不同规格的安装基座，无需额外加装转接板即可完成固定，适配多数小型工业设备的内部安装空间要求。结构细节上，构件内部的通路转角处均做了圆弧过渡处理，可减少介质流经时的阻力损失，同时避免杂质在转角处堆积造成通路堵塞，各安装面的配合公差按照中等精度机械加工要求设计，既可以保证装配后的密封性能，也不会过度提升加工成本，兼顾了性能与生产经济性。
