高精度螺旋锥齿传动部件结构设计

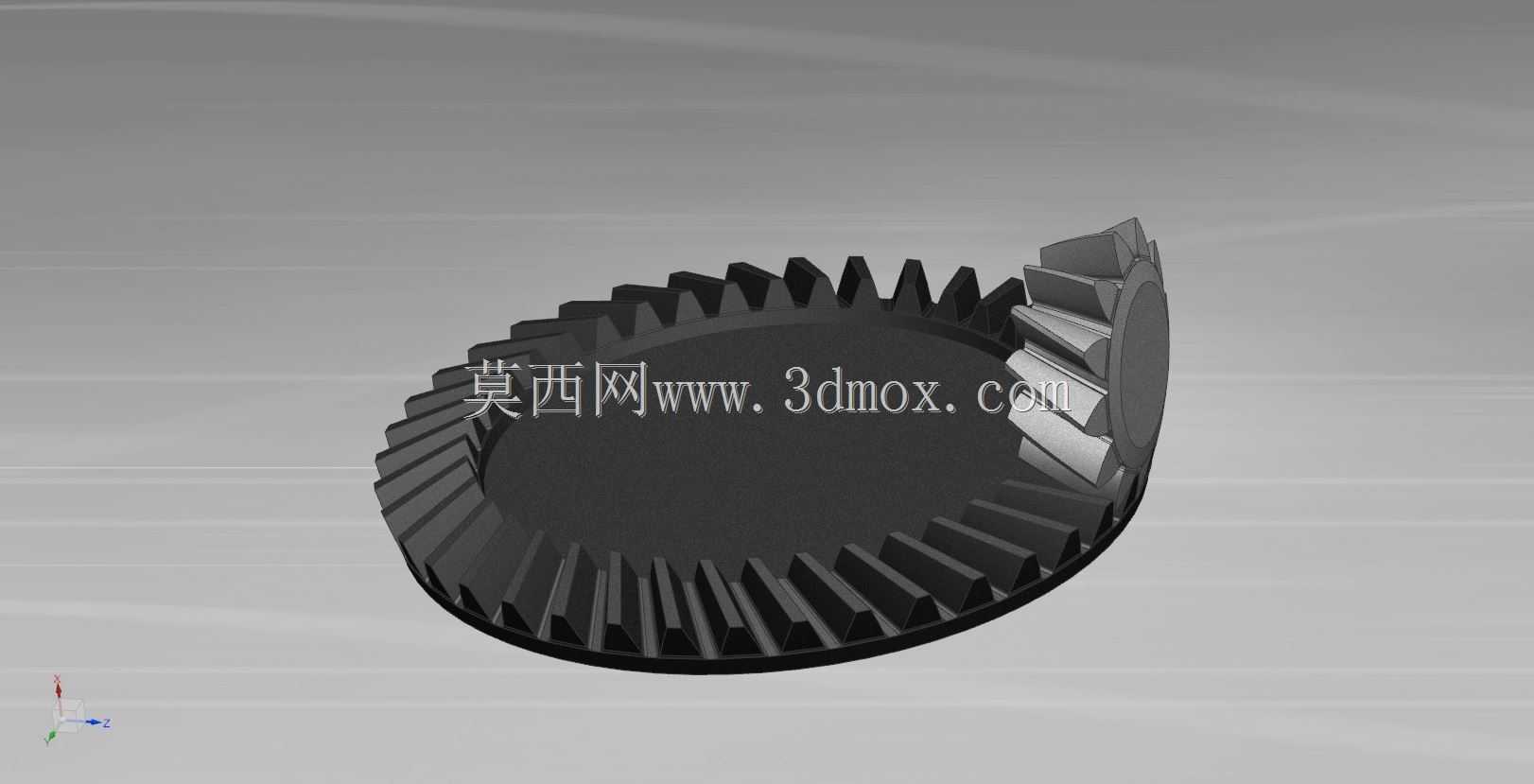

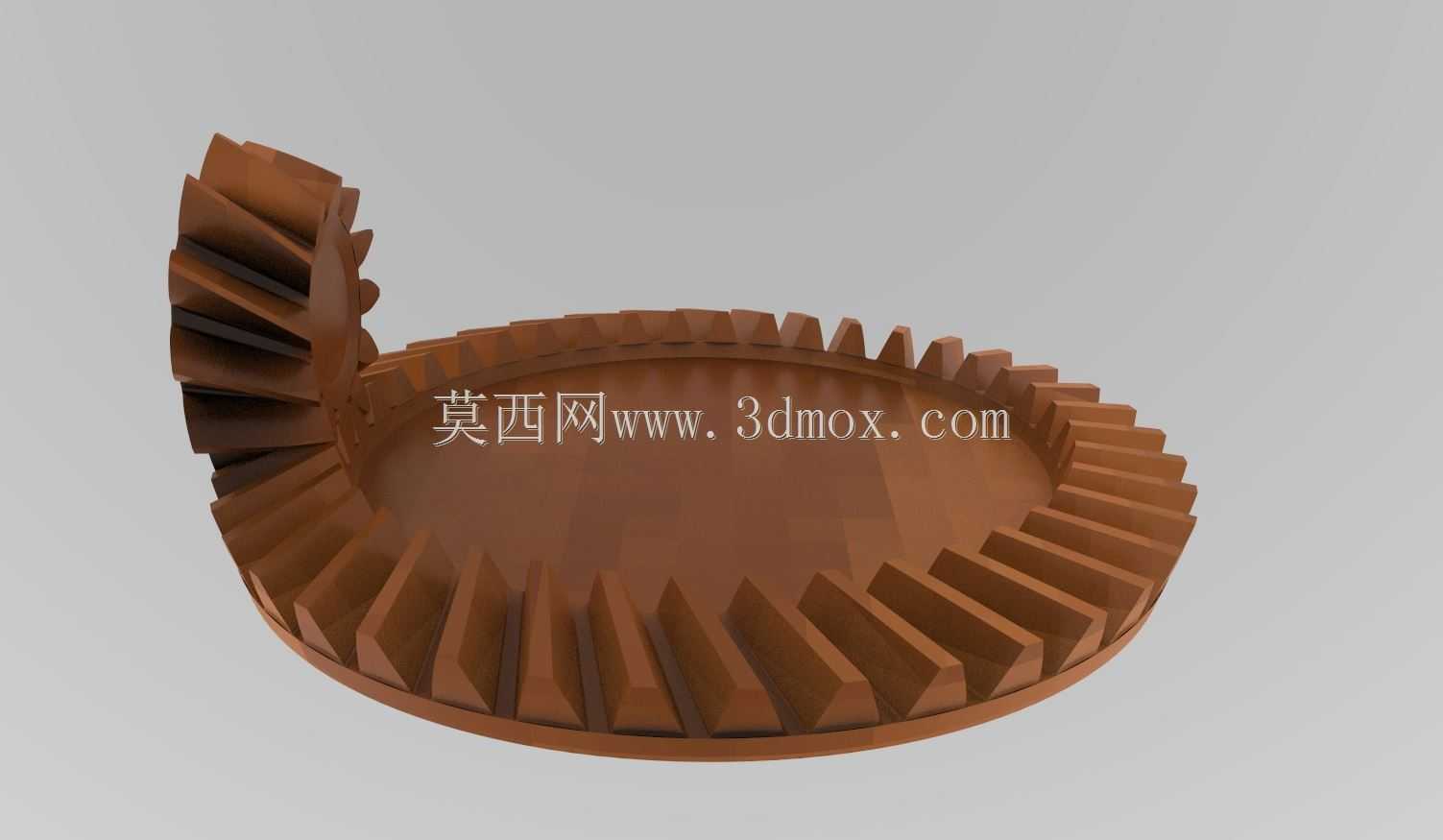

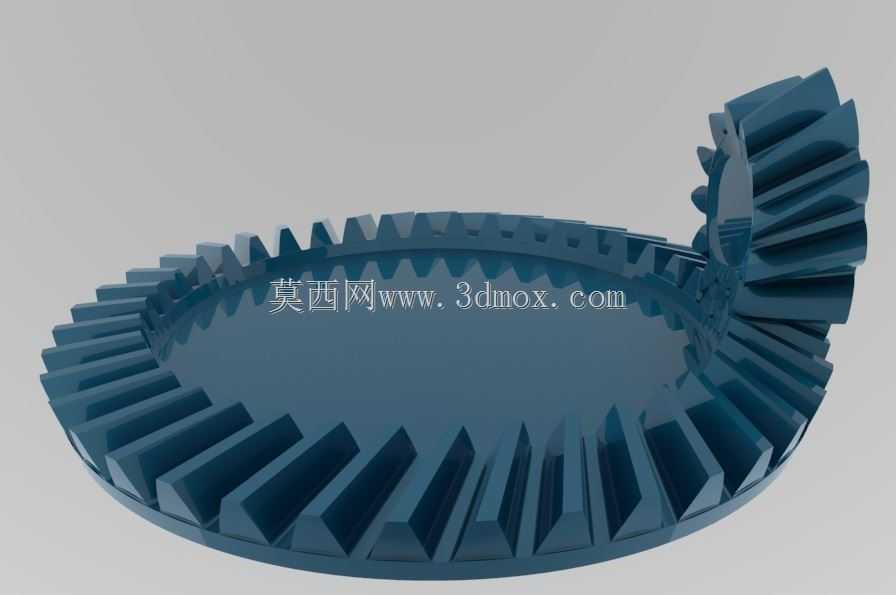

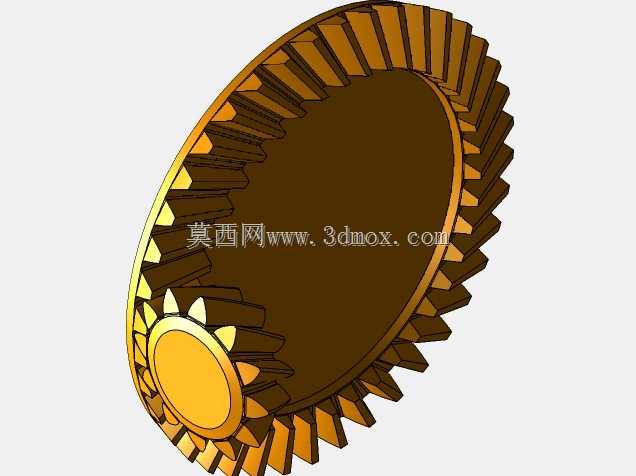

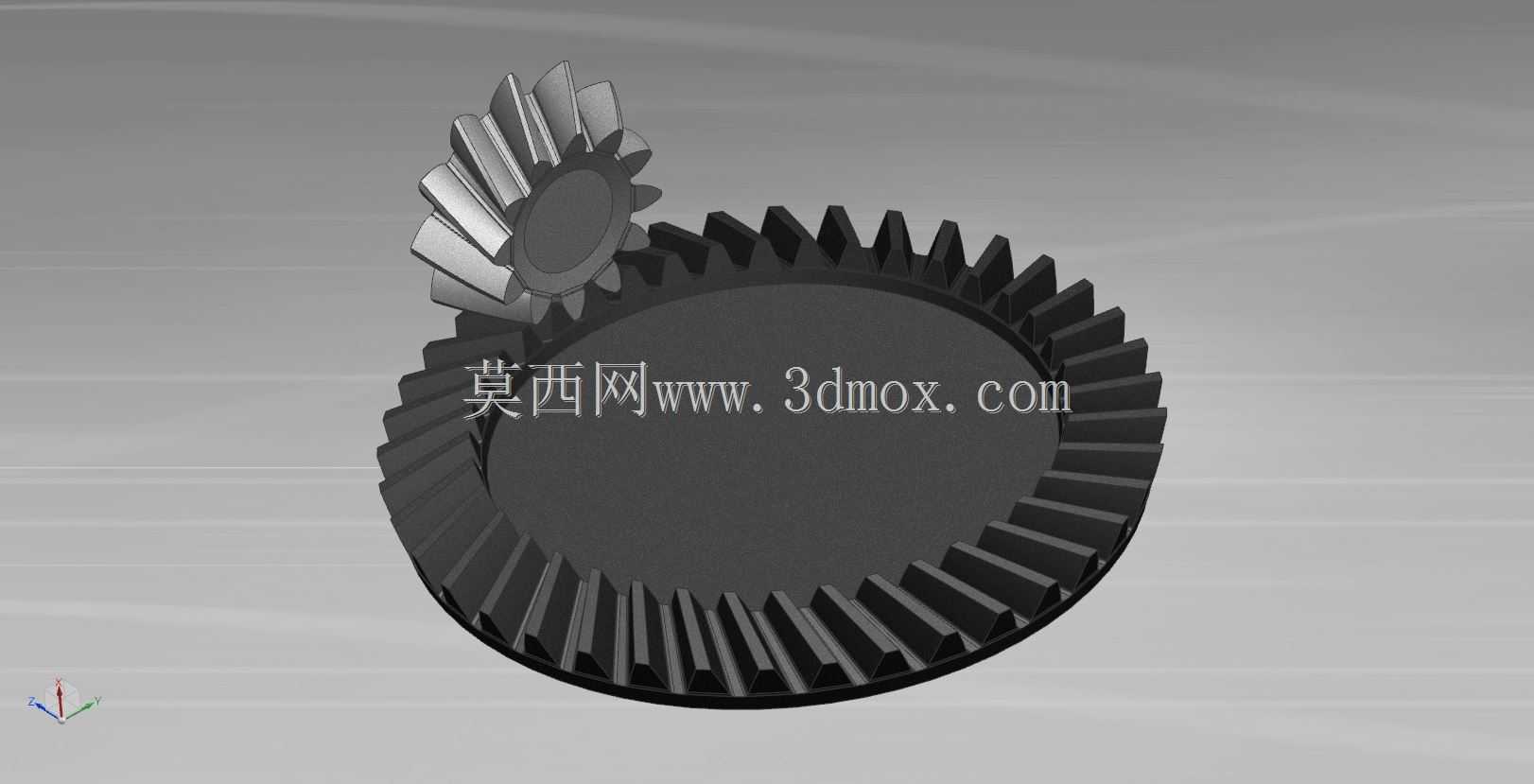

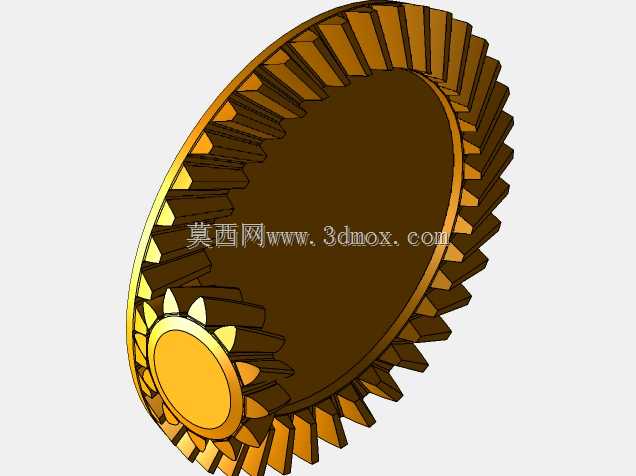

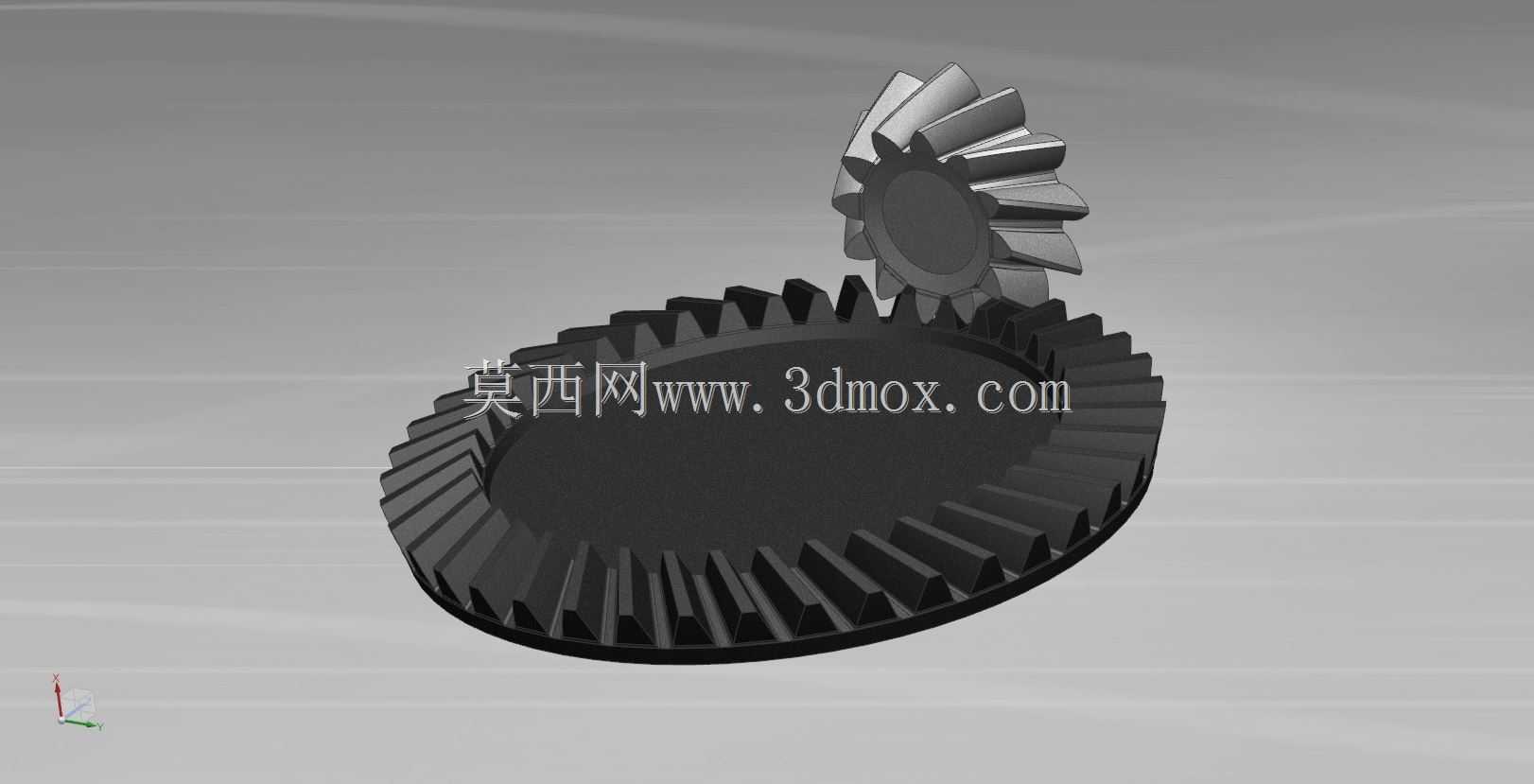

斜齿锥齿轮作为相交轴传动场景中的核心传动部件，广泛应用于需要在垂直或呈固定夹角的转轴间传递扭矩与运动的工业设备中，常见于工程机械的行走驱动单元、机床主轴换向机构、农业机械的动力分配总成、船舶推进系统的换向传动段以及高端工业减速器的输入输出端，能够在紧凑的安装空间内实现大传动比的动力传递，同时相比直齿锥齿轮具备更优异的啮合平顺性。该斜齿锥齿轮采用渐开线齿形的螺旋齿向设计，齿线呈特定角度的倾斜排布，在啮合过程中轮齿是逐步进入与退出啮合状态的，不会出现直齿锥齿轮啮合时的瞬时冲击，能够有效降低传动过程中的振动与噪音，在中高速、重载的传动工况下依然可以保持稳定的传动精度，齿面接触应力分布更均匀，可承受更大的交变载荷，大幅提升部件的使用寿命与运行可靠性。在设计过程中，首先根据传动系统的额定传递扭矩、输入输出转速比、转轴相交角度确定齿轮的基本模数、齿数、齿宽系数与螺旋角参数，齿顶高系数与顶隙系数严格遵循通用机械传动的设计规范，保证配对齿轮啮合时具备合理的齿侧间隙，避免运行过程中出现卡滞、齿面过度磨损的问题；轮齿的齿向修形与齿顶修缘经过反复校核，能够抵消装配误差与负载运行时的轴系变形带来的啮合偏移，保证全工况下的齿面接触面积达到设计要求，避免局部应力集中导致的断齿、点蚀失效。齿轮的背部采用辐板式轻量化结构设计，在保证整体结构刚度满足重载传动要求的前提下，尽可能降低部件自身重量，减少转动惯量，提升传动系统的响应速度；中心定位孔与端面安装止口的尺寸公差经过严格控制，能够与配套的传动轴、轴承座实现精准配合，安装时通过端面的定位止口保证齿轮的装配同轴度，避免安装偏心带来的传动误差与额外负载；轮缘与辐板的过渡位置采用圆弧过渡结构，消除应力集中点，在承受冲击载荷时能够有效分散应力，提升部件的抗冲击能力。在实际应用场景中，该斜齿锥齿轮通常与配套的小模数主动锥齿轮配对使用，装配时需要严格保证两齿轮的安装距精度，调整好齿侧间隙与接触印痕位置，确保轮齿啮合时接触区域处于齿面中部位置，这样才能最大化发挥斜齿锥齿轮的传动优势，在长期运行过程中保持稳定的传动效率与精度，减少后期维护成本，适配各类需要换向传动的机械装备动力传输需求。
