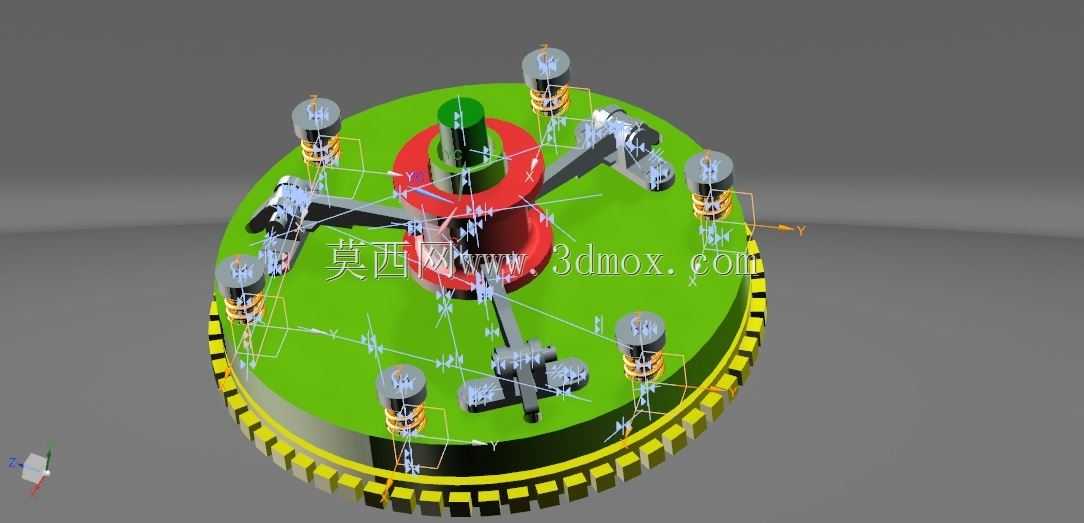

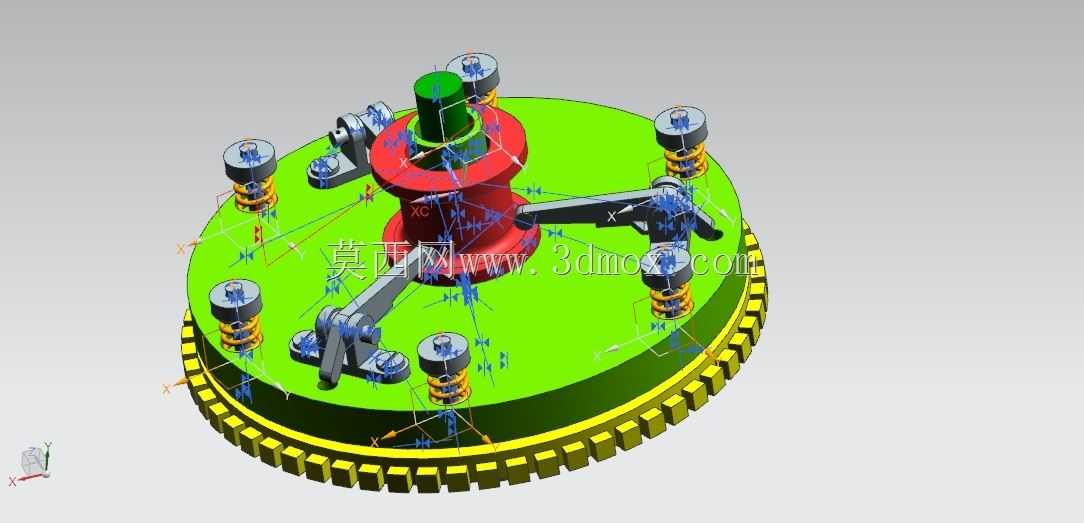

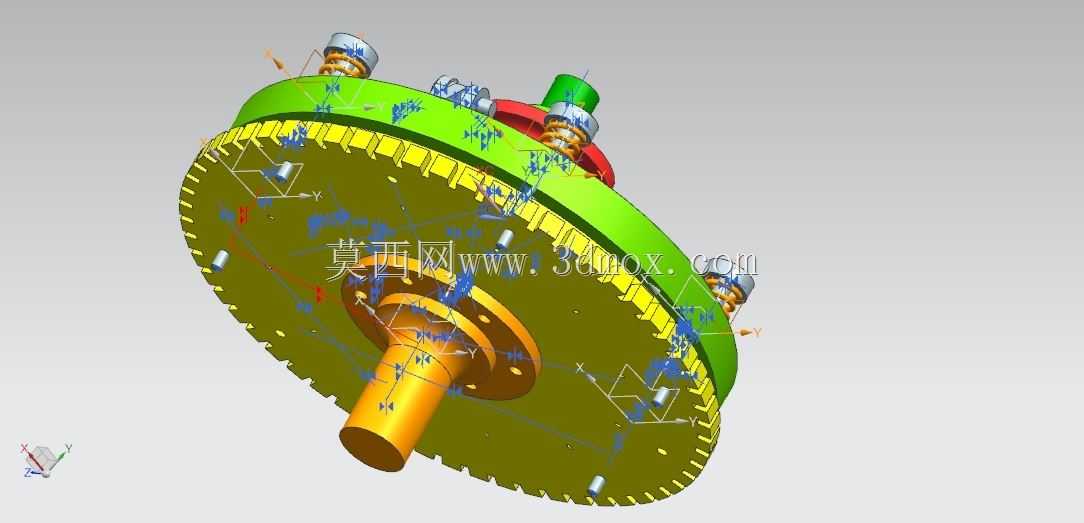

单离合器片总成传动结构设计

单离合器片总成是动力传动系统中负责动力接合与切断的核心执行部件，广泛应用于乘用车辆、商用工程车辆、小型工程机械以及固定式工业动力机组的传动链路中，布置在动力输出端与变速传动机构之间的动力传递路径上，承担着动力平稳接合、临时切断动力传输、过载打滑保护下游传动部件的核心作用，直接决定整套传动系统的起步平顺性、换挡流畅度与传动可靠性。该总成采用单片干式摩擦传动的经典结构布局，核心由中心传动花键轴、从动摩擦片基体、周向布置的压紧弹簧组件、压盘连接结构以及外围固定壳体共同组成，中心轴采用阶梯式变径设计，一端设置标准花键结构用于对接下游变速机构的输入轴，保证扭矩传递过程中无周向旷量，轴身预留轴承安装轴颈，可直接适配常规深沟球轴承实现转动支撑，有效控制总成工作时的径向跳动量。从动摩擦片采用环形盘式结构，外圈加工有均匀分布的传动齿槽，可与外围固定齿圈啮合实现周向定位，摩擦片两侧预留摩擦衬片安装平面，保证动力接合时摩擦面完全贴合，避免局部偏磨导致的传动抖动。周向均匀布置的多组螺旋压紧弹簧沿摩擦片圆周等距分布，为压盘提供稳定均匀的轴向压紧力，保证动力接合时摩擦面压力一致，避免出现接合打滑、动力传递损耗过大的问题，弹簧安装位设置导向定位结构，防止弹簧工作过程中出现偏移、卡滞，保障压紧力输出稳定。设计过程中充分考虑实际安装的边界适配性，总成轴向尺寸按照常规动力舱传动链路的预留空间进行匹配，径向最大轮廓尺寸适配主流安装壳体的内腔空间，所有连接螺栓孔位采用圆周等距分布设计，可直接与上下游的动力飞轮壳、变速机构壳体进行对接安装，无需额外制作转接法兰。结构设计上充分兼顾散热需求，摩擦片外圈预留通风间隙，工作过程中产生的摩擦热量可随转动气流快速散出，避免长时间半联动状态下摩擦面温度过高导致摩擦系数衰减，延长摩擦片的使用寿命。同时总成集成了分离机构的连接点位，可直接适配常规的拨叉式分离推动结构，分离行程控制在合理区间内，保证踩下分离机构时动力能够彻底切断，避免出现分离不彻底、换挡打齿的问题，松开分离机构时压紧弹簧能够快速推动压盘回位，实现动力的平顺接合，减少起步过程中的冲击抖动，保护下游传动齿轮、传动轴等部件不受冲击载荷损坏。
