起重机滑轮吊钩组装配结构设计

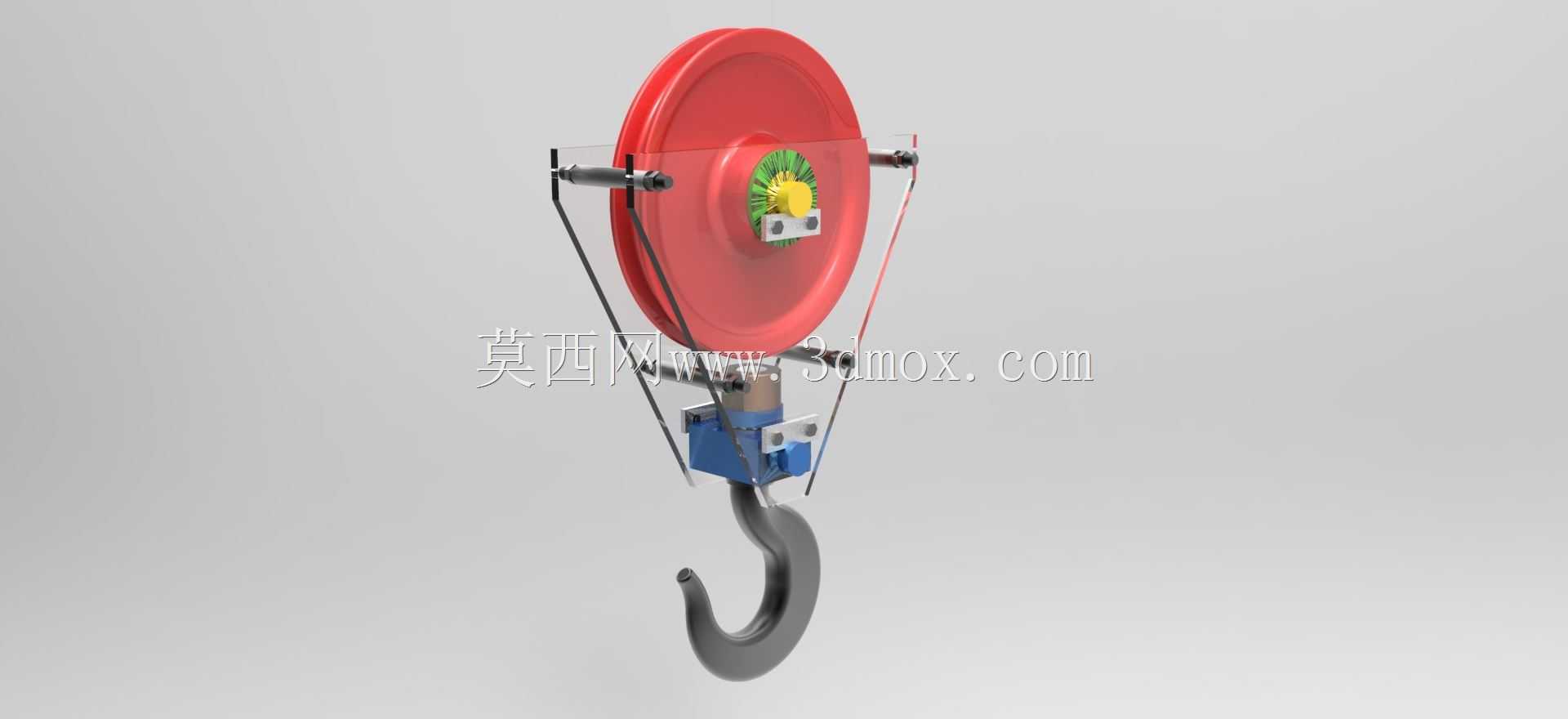

在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩总成是直接承接吊重载荷的核心执行部件，所有吊重的力最终都要通过这个部件传递到起升钢丝绳上，其结构合理性直接关系到吊装作业的可靠性。这套吊钩总成采用单滑轮布局，滑轮外缘做了适配钢丝绳绳径的圆弧绳槽，槽底粗糙度控制在合理范围，能减少钢丝绳工作时的磨损，滑轮两侧加装了挡绳架，避免钢丝绳在起升、变幅过程中从绳槽脱出，挡绳架与滑轮外缘预留了合适的间隙，既不会蹭到滑轮轮面影响转动，也能在钢丝绳跳槽趋势出现时起到有效限位。吊钩部分采用锻造钩体，钩身做了圆滑过渡处理，不存在应力集中的尖锐棱角，钩头位置预留了防脱卡板的安装位，作业时挂上吊索具后扣上防脱卡板，能避免吊索在晃动过程中从钩口滑脱。滑轮与吊钩之间的连接部分采用推力轴承搭配横梁的结构，吊装过程中吊钩可以随吊重的转动需求自由回转，不会出现钢丝绳扭结的情况，横梁两侧的固定结构做了防松设计，能承受长期交变载荷的冲击，不会因为频繁起吊出现连接松动。从安装边界来看，滑轮轴的两端伸出段是和起重机起升小车的吊板连接的接口，安装时需要保证两侧轴段的同轴度误差控制在允许范围内，避免滑轮转动时出现卡滞，整个总成的竖向尺寸要匹配起升机构的卷扬行程，避免吊钩上升到极限位置时冲顶。设计过程中优先考虑了载荷传递路径的合理性，从钩头承接的吊重通过横梁、轴承座传递到滑轮轴，再通过滑轮传递到钢丝绳，整个传力路径上的零件都做了等强度匹配，不会出现局部强度冗余或者薄弱的情况，同时兼顾了日常维护的便利性，滑轮的轴承注油位置、钩头的磨损检查面都预留了足够的操作空间，日常巡检时不需要拆解过多结构就能完成检查。
