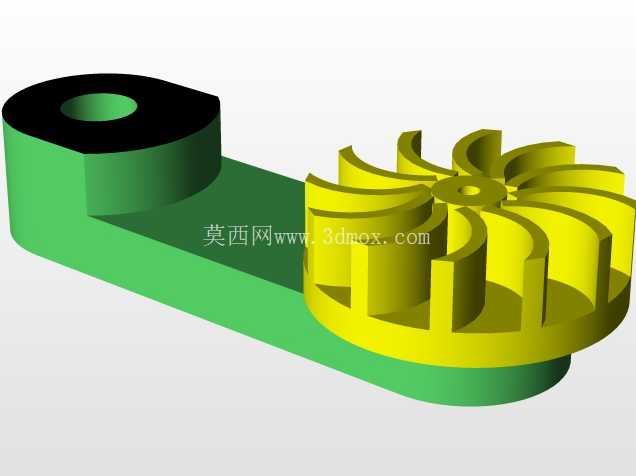

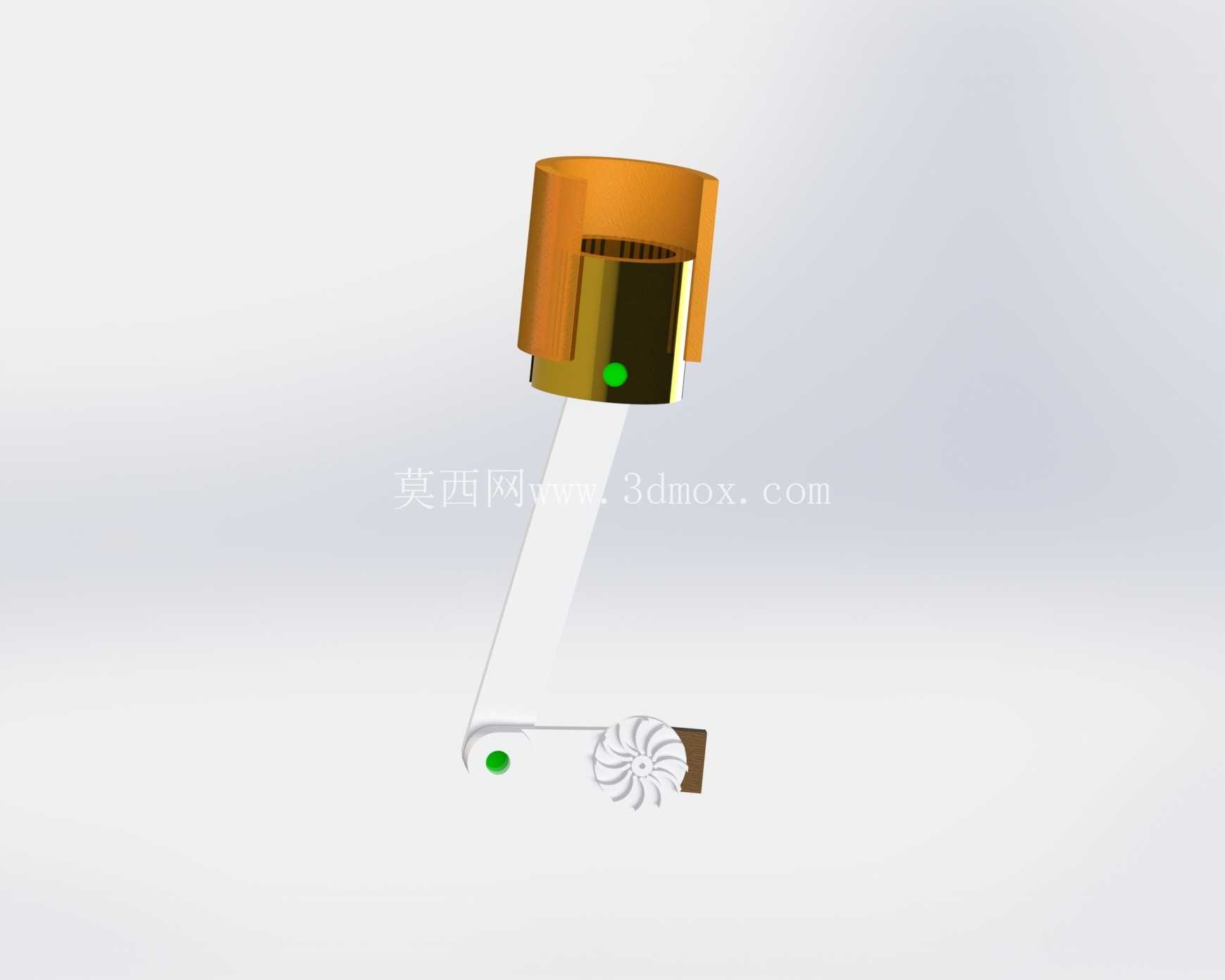

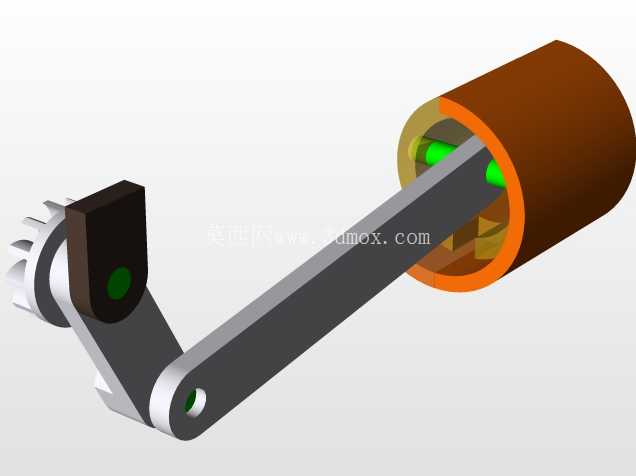

在各类需要将旋转运动转化为往复直线运动、或是将往复摆动转化为旋转扭矩的机械场景中,曲柄与轴的配套组合始终是核心传动单元,从通用压力机的滑块驱动机构,到小型内燃机的动力输出端,再到自动化生产线的间歇送料结构,这套组件的配合精度直接决定了整套设备的运行平稳性与动力传递效率。做这套结构的三维设计时,首先要锚定实际安装边界:轴的两端支撑位需要匹配常规深沟球轴承的安装尺寸,轴肩定位高度严格控制在轴承内圈厚度的三分之一,避免后续装配时轴承无法完全贴合定位面,同时预留0.2毫米的轴向窜动间隙,抵消设备长时间运行产生的热胀冷缩形变。曲柄部分的设计核心是偏心距的确定,这个参数直接决定了从动件的行程范围,设计时需要先核算整套机构的输出负载,根据负载扭矩反推曲柄销的直径,确保曲柄销与曲柄本体的连接过渡处采用圆角过渡,圆角半径不小于2毫米,从结构根源上降低应力集中系数,避免交变载荷下出现疲劳断裂。
从实际应用场景来看,这套曲柄轴组件可以适配多类中小型机械设备的传动需求:在小型冲压设备中,它连接飞轮与滑块,将电机输入的连续旋转转化为滑块的上下往复冲压动作,设计时特意将曲柄的重心偏移量做了对称配平处理,减少高速运转时的不平衡震动;在农用脱粒设备的清选筛驱动结构中,这套组件可以带动筛体做定幅往复摆动,曲柄与轴的连接采用平键周向定位,键槽的位置避开轴的应力集中截面,同时在曲柄销位置预留润滑脂注油通道,方便日常维护时加注润滑脂,降低转动副的磨损速率。
设计过程中没有采用过度复杂的异形结构,所有轴段的直径都遵循从两端到中间阶梯递增的逻辑,方便加工时的车削工序走刀,也便于后续装配时零件依次套入,不需要额外做复杂的导向结构。轴的表面粗糙度要求根据配合段不同做了区分:与轴承配合的轴段粗糙度控制在Ra1.6,与曲柄孔配合的轴段粗糙度控制在Ra3.2,非配合的外露轴段粗糙度控制在Ra6.3,在满足使用精度要求的前提下尽可能降低加工成本。曲柄的外形采用扇形配重结构,配重块的重量经过动平衡核算,确保组件在额定转速下运行时,离心力的合力控制在轴承允许的动载荷范围内,避免轴承过早出现疲劳点蚀。
安装边界方面,整套组件的轴向总尺寸控制在适配常规100型设备传动腔的安装空间内,轴的伸出端长度预留了联轴器安装位,键槽采用标准A型平键尺寸,不需要单独定制非标连接件,设备维护时可以直接采购标准配件更换。曲柄与轴的配合采用H7/k6的过渡配合,既保证装配后不会出现相对窜动,也方便后续检修时的拆卸操作,不需要使用大型压装设备就能完成零件更换。转动副的间隙设计参考了通用机械传动的设计规范,曲柄销与连杆套的间隙控制在0.05到0.1毫米之间,既不会因为间隙过大产生冲击噪音,也不会因为间隙过小出现运转卡滞。
在运动逻辑的匹配上,这套结构的运动轨迹经过运动仿真验证,当轴以恒定转速旋转时,曲柄带动的从动件运动速度曲线平滑,没有出现急回特性超标的问题,适配那些对运动冲击有严格要求的应用场景,比如精密送料机构、轻型包装设备的驱动端,不会因为运动冲击导致送料精度偏差或是包装件破损。结构上所有的棱边都做了0.5毫米的倒角处理,既避免装配时划伤操作人员,也去除了机加工产生的毛刺,防止毛刺脱落进入轴承或是转动副内部造成磨粒磨损。
