角式法兰连接进料止回阀结构设计

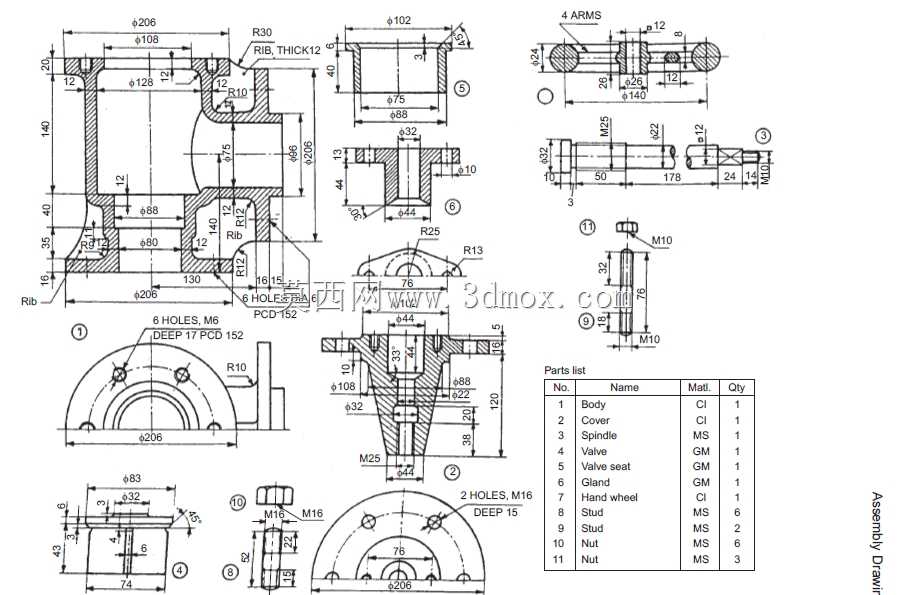

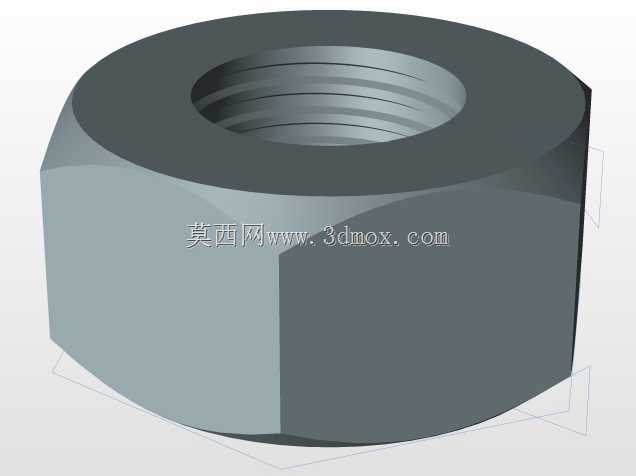

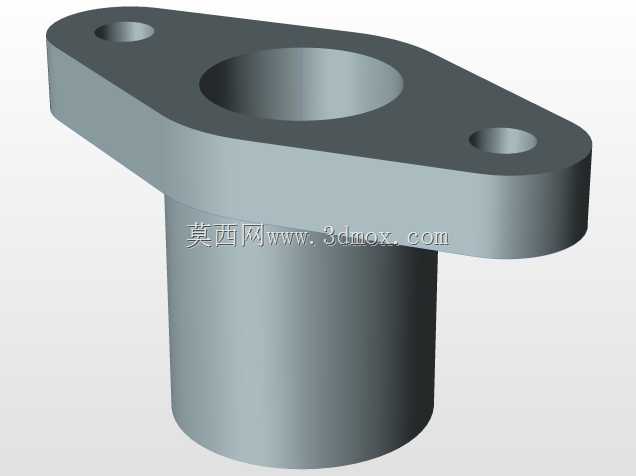

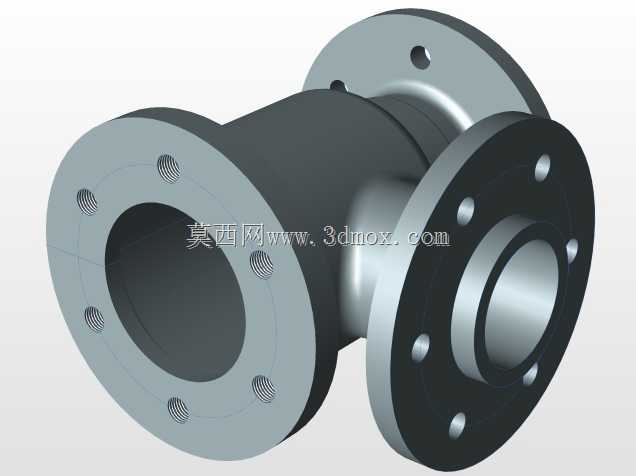

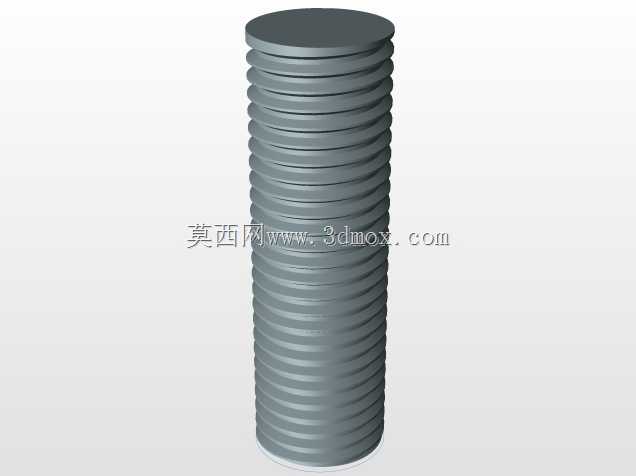

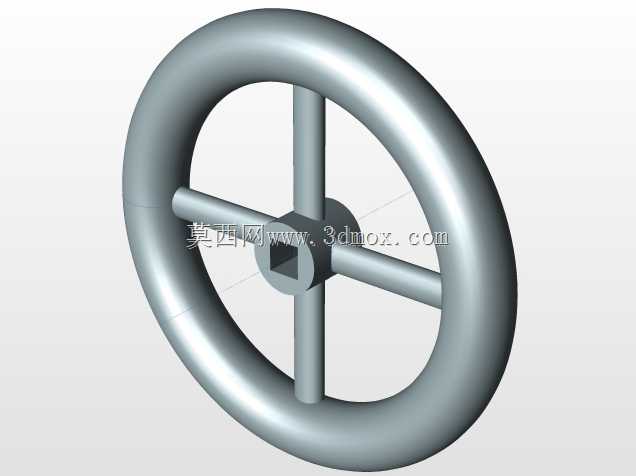

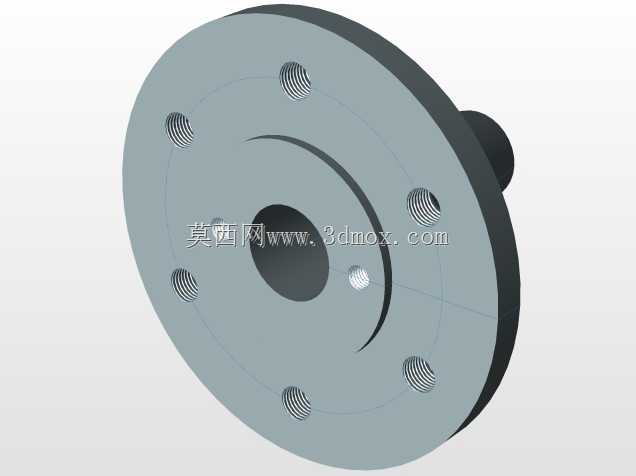

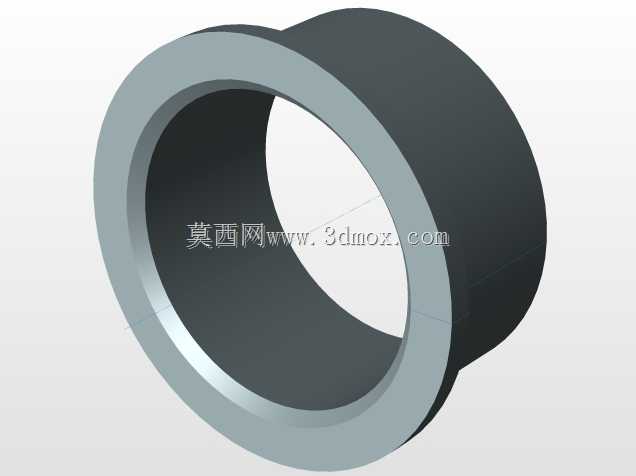

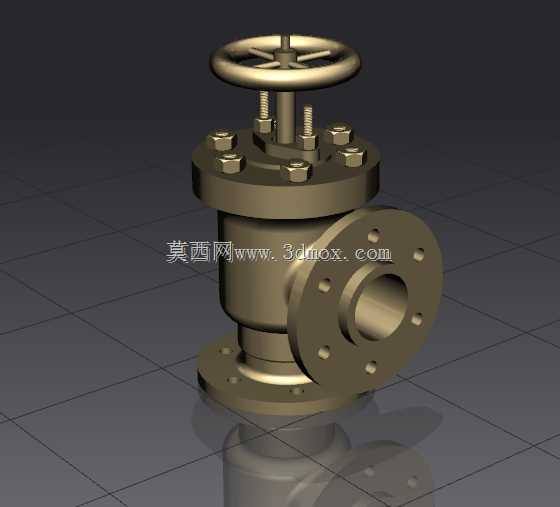

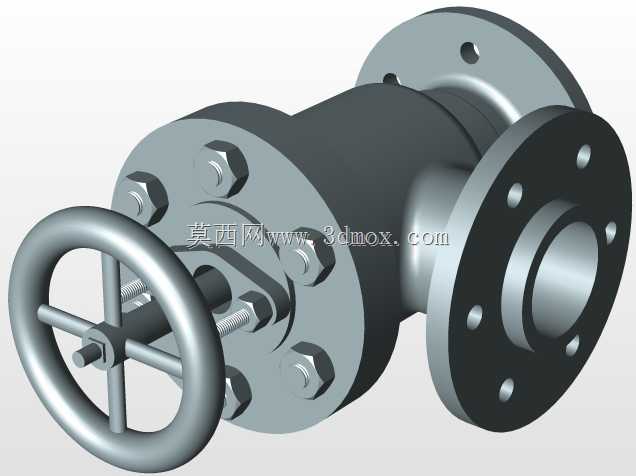

这款角式结构的进料止回阀，主要应用于工业给排水、化工流体输送、暖通循环水系统的进料管路段，安装在泵类设备出口或介质进料端的管路上，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵叶轮反转、管路压力失稳、进料仓物料反溢等生产故障，是流体输送管路中不可或缺的安全防护类阀件。从实际使用场景来看，这类角式止回阀尤其适配管路走向需要90度转向的安装空间，相比直通式止回阀可以减少一个弯头配件的使用，既降低管路沿程阻力损失，也能压缩管路安装的整体占用空间，在紧凑型管路布局、设备集成化管组设计中应用优势明显。产品在功能设计上，顶部设置手轮操作结构，兼顾止回单向截流与手动截断调节的双重功能，日常运行状态下依靠介质压力与内部复位结构实现自动止回，当需要管路检修、流量手动管控时，可通过顶部手轮驱动阀杆下行，实现通路的强制截断，一阀两用减少管路上的阀件配置数量。阀体采用法兰连接结构，进出口法兰均设置均匀分布的螺栓孔，安装时通过法兰垫片与配对法兰压紧密封，连接强度高、密封性能可靠，可适配中低压工况下的水、弱腐蚀性流体等介质输送需求。设计过程中，首先确定角式90度的进出口走向，将垂直方向的阀杆操作区与水平方向的侧出口做结构整合，阀体下部设置与进料管路对接的下方法兰，侧部法兰对接出料方向管路，整体结构重心沿垂直轴线分布，安装后受力均匀，避免长期运行出现阀体偏移、密封面错位的问题。内部流道做圆弧过渡处理，减少介质流通时的湍流与冲蚀，延长阀座密封面的使用寿命；顶部阀盖采用多螺栓均布压紧的密封结构，方便后期拆解维护内部阀芯、密封件等易损部件，手轮采用轮辐式结构，操作时受力均匀，手动开关的力矩更小。在安装边界设计上，法兰的螺栓孔中心距、法兰厚度、密封面凸台尺寸均匹配对应公称通径的管路法兰标准，阀体整体高度、侧出口法兰的伸出长度经过尺寸校核，安装时不会与周边管路、支架产生干涉，手轮的操作空间预留充足，现场人员无需额外辅助工具即可完成手动操作动作。整体结构组装完成后，各部件配合间隙控制在合理范围，既保证阀杆动作顺畅无卡滞，也避免间隙过大导致的介质外漏问题，可满足常规工业管路的长期稳定运行需求。
