长航时固定翼侦察无人机整机结构设计

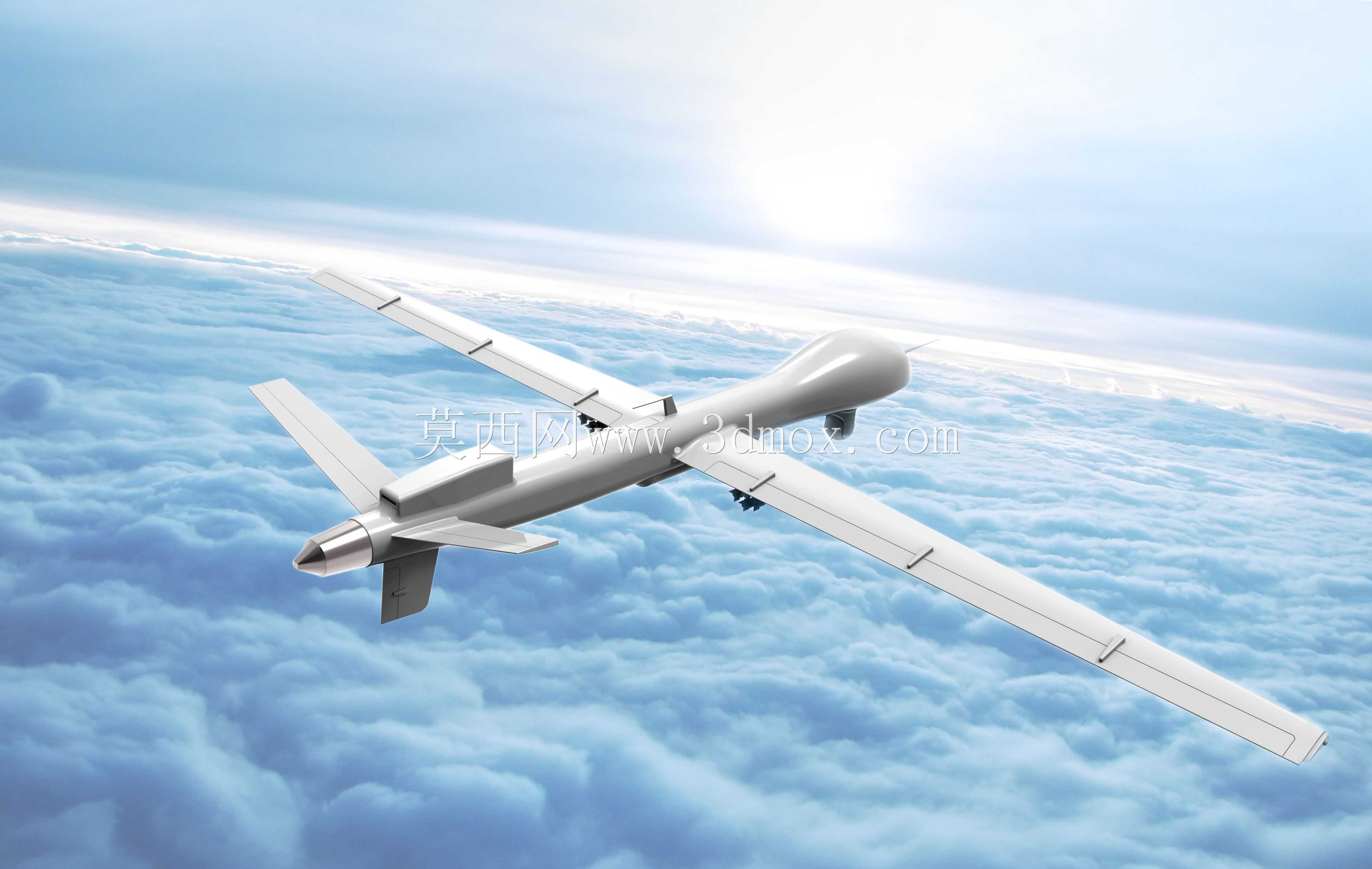

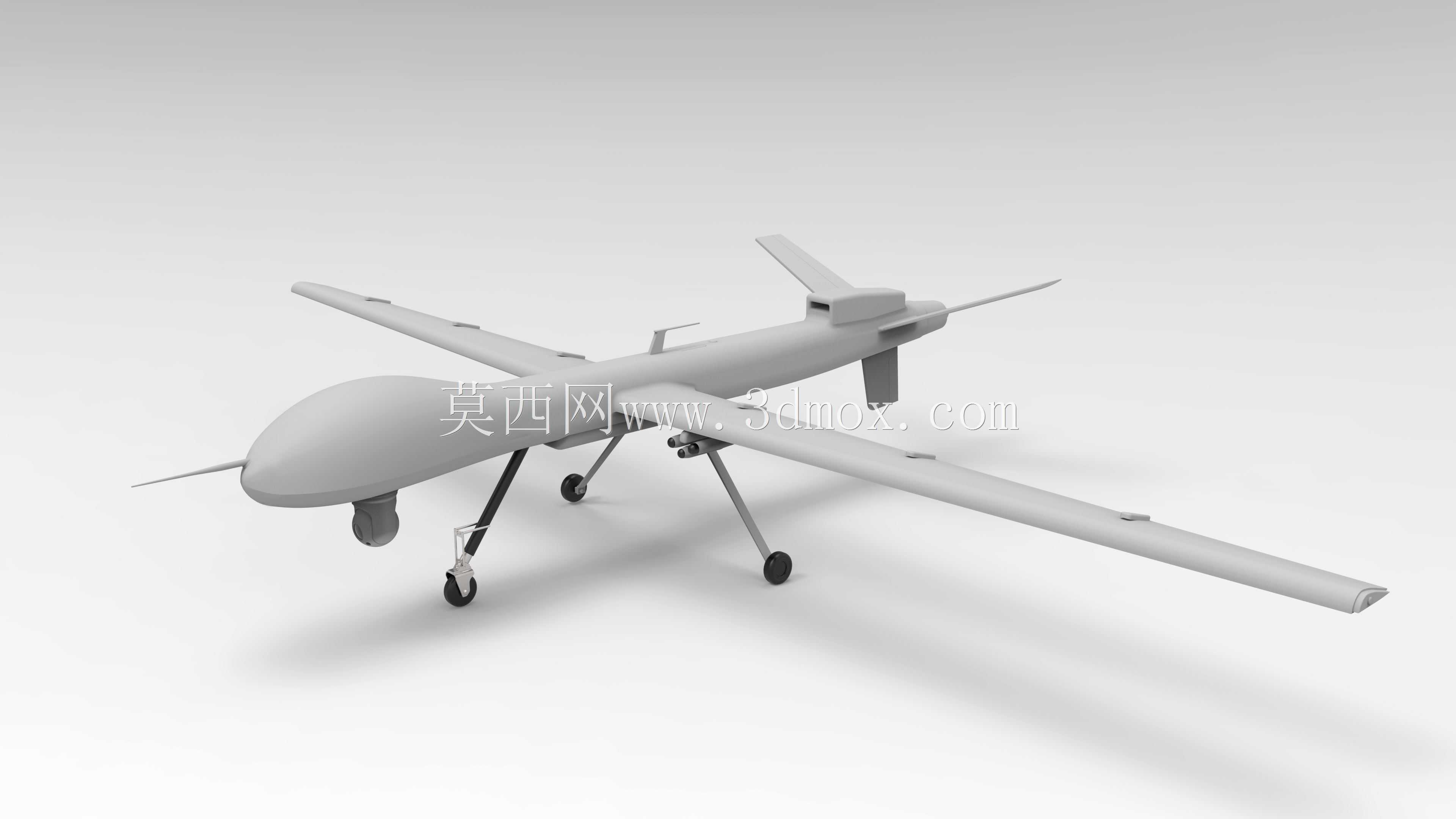

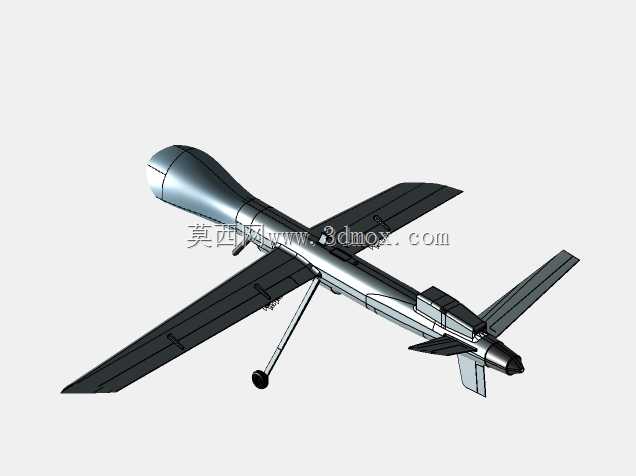

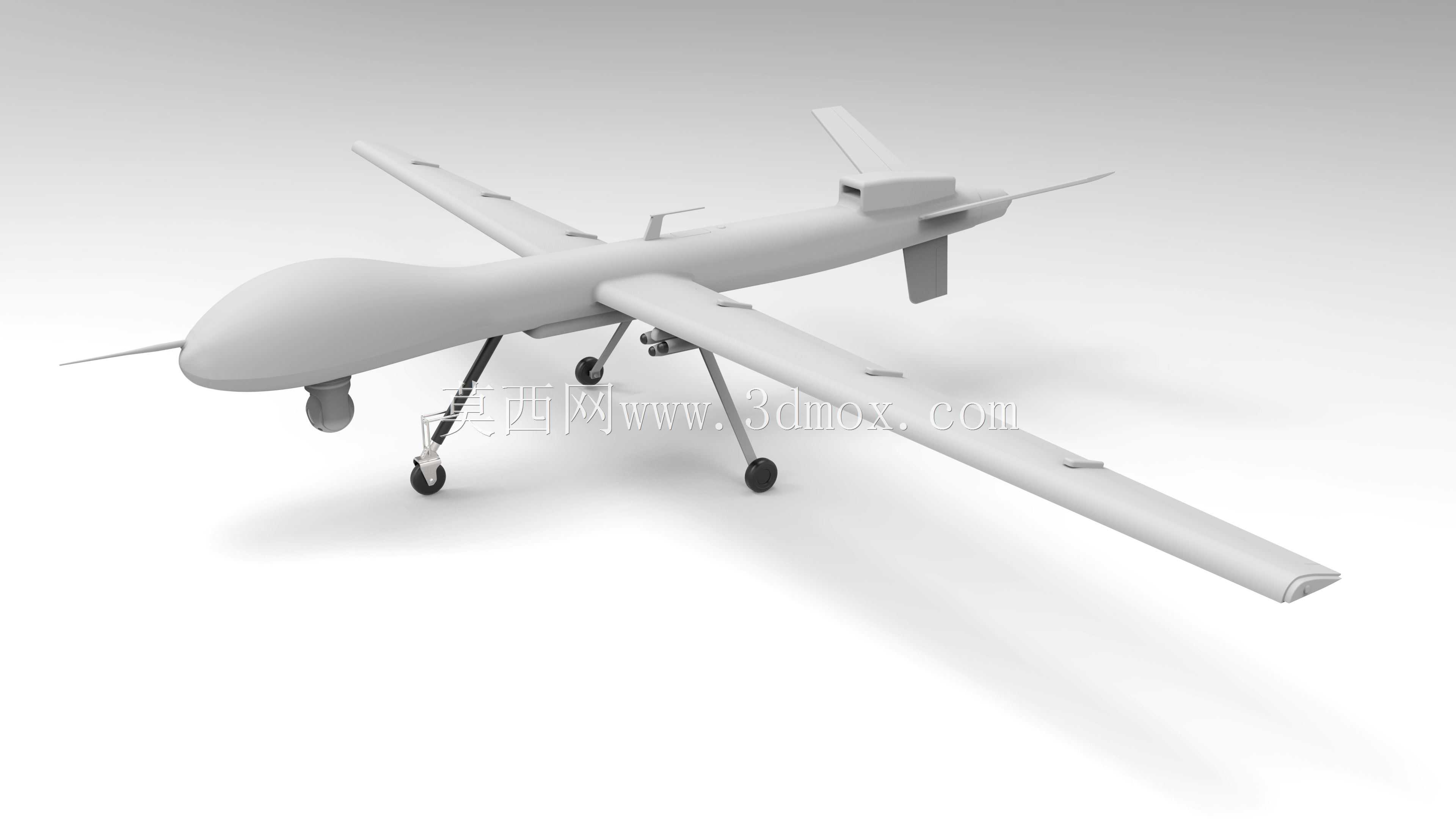

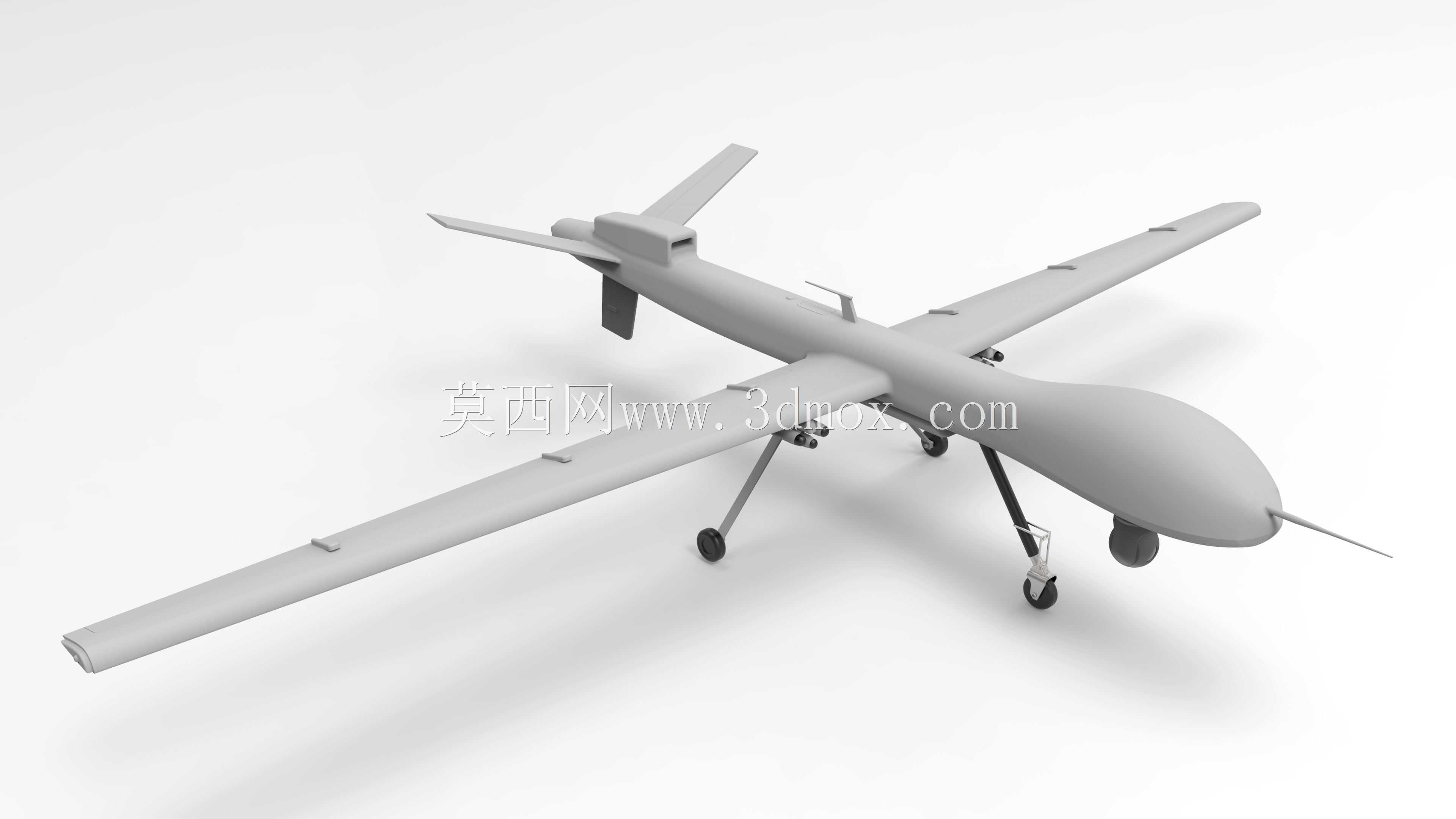

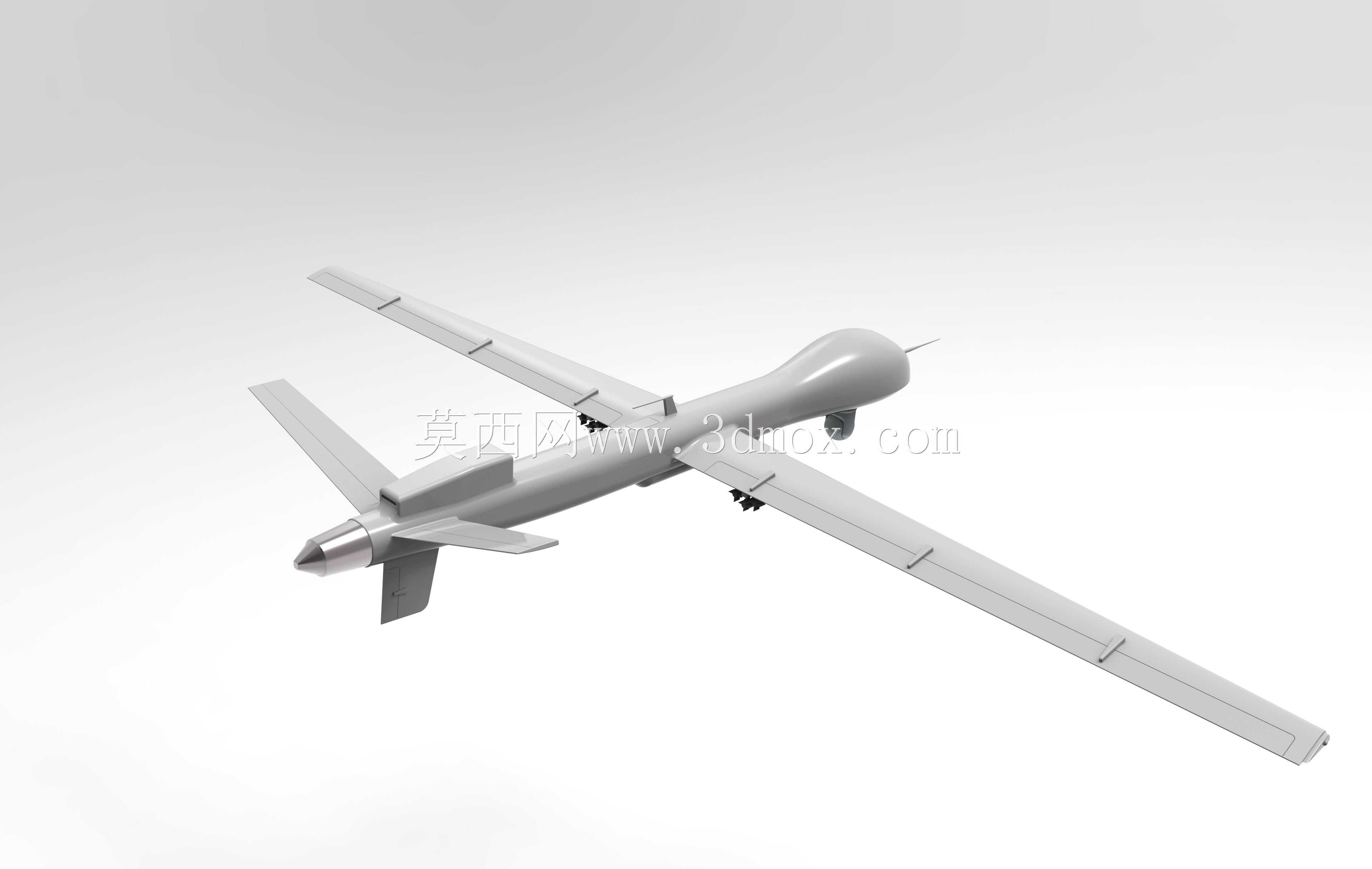

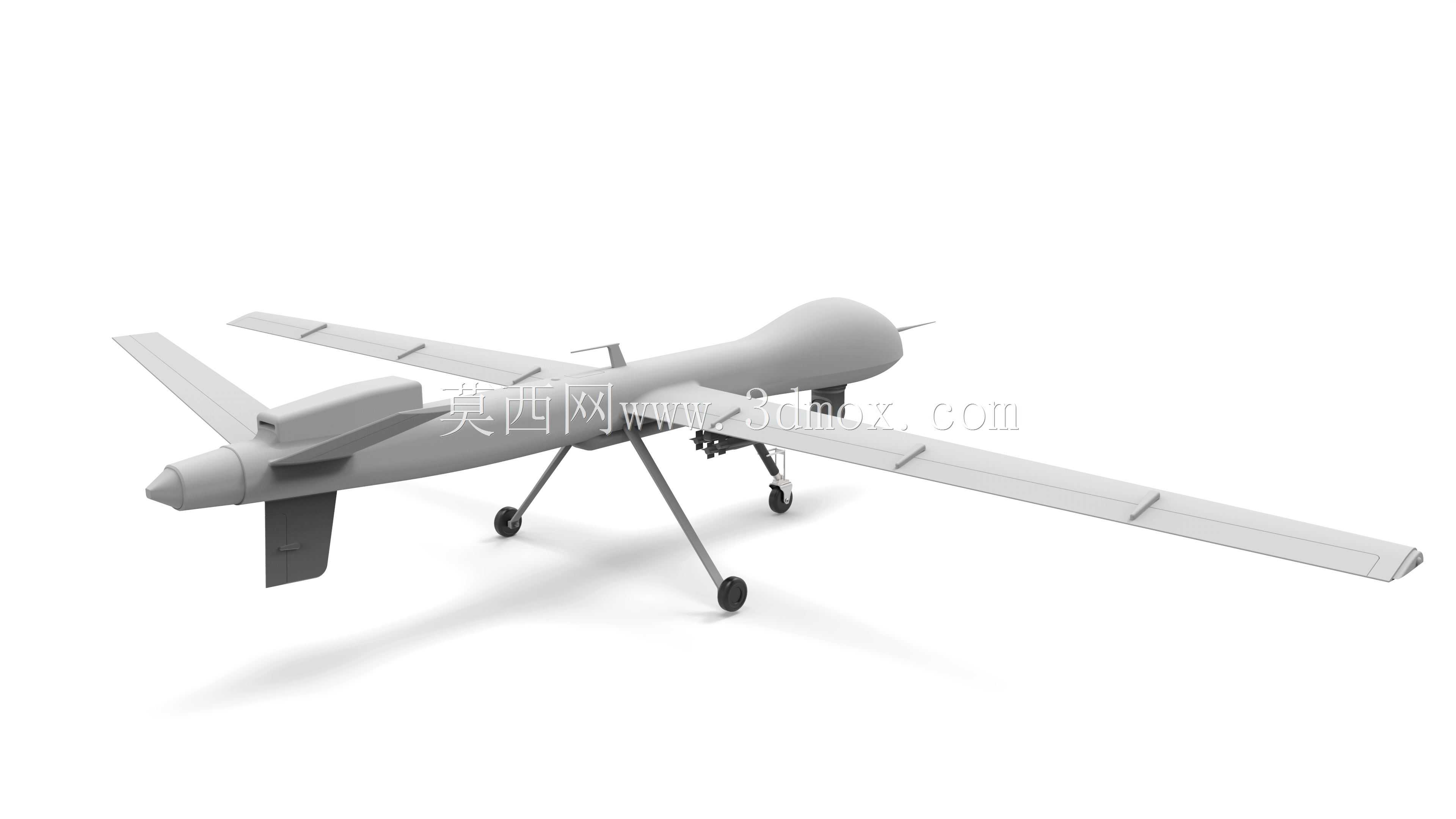

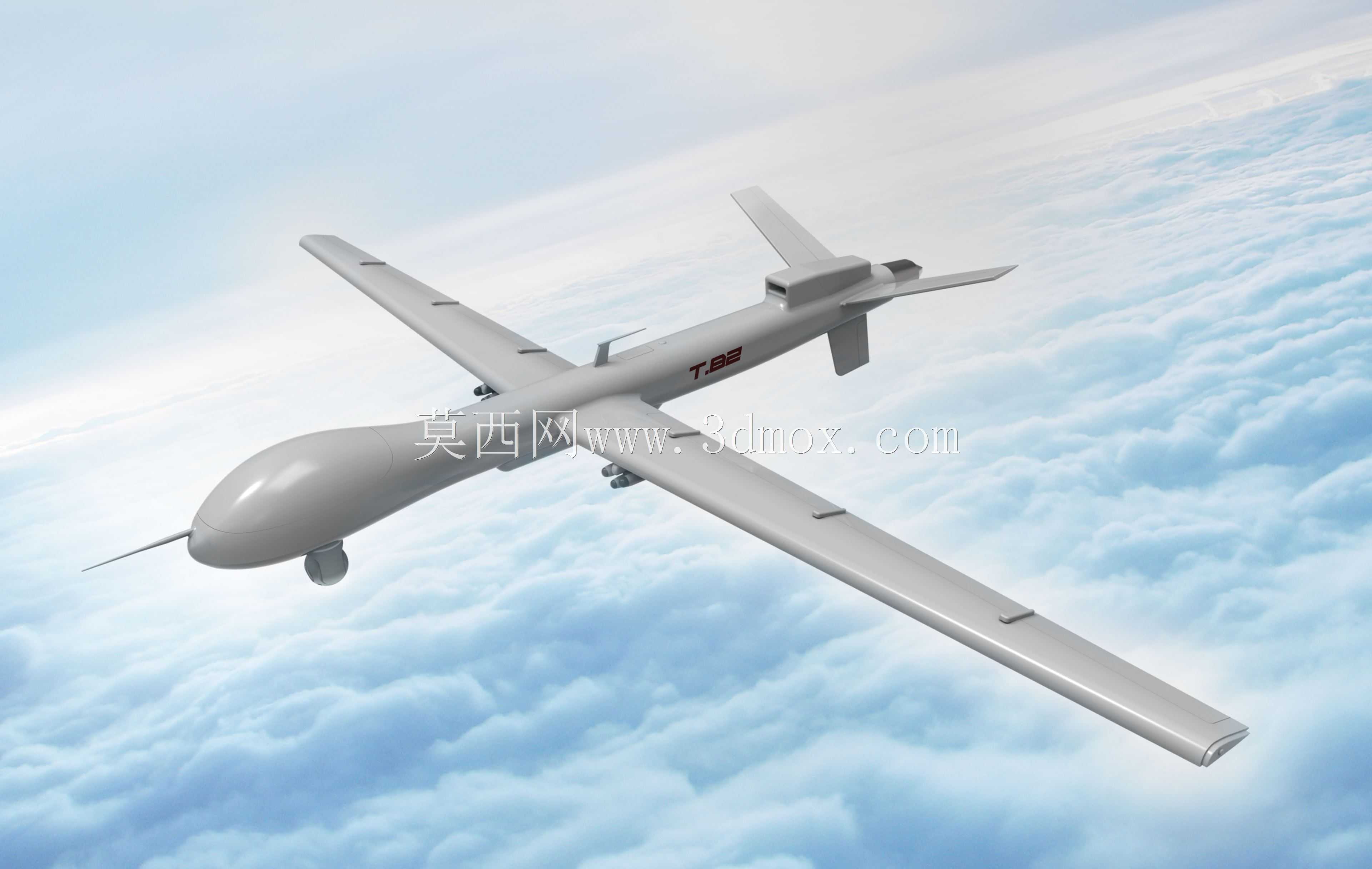

这款长航时固定翼无人机的整机结构设计，围绕中低空长航时作业场景展开，可适配边境巡逻、地理测绘、灾情勘察、电力线路巡检等多类民用与特种作业需求，能够在复杂气象条件下完成长距离巡航任务，替代人工进入高危、偏远区域完成信息采集工作。整机采用常规大展弦比平直单翼搭配V型尾翼的气动布局，机翼沿机身轴向对称延伸，翼型选用低雷诺数高升阻比翼型，能够在低速巡航状态下保持优异的升力特性，降低飞行过程中的能耗，有效延长单次作业的续航时长；机身主体采用流线型纺锤体设计，机头位置预留光电吊舱安装接口，可根据任务需求挂载可见光摄像、红外热成像、激光雷达等不同类型的任务载荷，机身中部设置设备舱与动力舱，可容纳飞控系统、通信模块、储能单元与动力系统，设备舱预留标准化安装导轨，可根据不同任务场景快速更换载荷模块，无需对机身主体结构进行大幅改动。尾翼采用V型布局设计，相比常规平尾加垂尾的结构，能够有效降低飞行过程中的气动阻力，同时减少尾翼结构的雷达反射截面积，兼顾飞行效率与低可探测性需求，尾翼操纵面通过连杆与机身内部的舵机连接，可精准控制飞行姿态，保证巡航过程中的航向稳定性与机动响应能力。起落架采用后三点式可收放结构，起飞滑跑阶段可提供稳定的支撑，升空后可完全收纳入机身下部的舱段内，避免外露结构增加飞行阻力；机翼下表面预留通用挂点接口，可根据任务需求挂载副油箱进一步提升航程，也可挂载小型任务设备拓展作业能力。整机设计过程中充分考虑了安装边界与维护便利性，机身各段采用模块化拼接设计，机翼与尾翼均可快速拆卸，便于地面运输与转场部署，设备舱采用快拆舱盖设计，地面维护时可快速打开完成设备检修、电池更换等操作，无需拆解机身主体结构。动力系统采用后置推进式布局，螺旋桨布置在机身后段，可避免前拉式螺旋桨的气流对机头光电载荷的观测视野造成干扰，同时能够降低飞行过程中螺旋桨产生的噪音传递到机身前部，提升隐蔽作业能力。整机结构在保证强度的前提下尽可能优化自重，主体承力结构采用轻量化复合材料设计，在满足长航时飞行结构强度要求的同时，有效降低整机空重，提升有效载荷的携带能力。
