数控铣床全零部件拆解装配结构设计

　　在离散制造的金属切削加工场景中，数控铣床是完成复杂轮廓零件、箱体类零件、异形曲面零件铣削加工的核心设备，广泛应用于模具制造、航空航天结构件加工、通用机械零件批量生产、工装夹具定制加工等领域，可完成平面铣削、沟槽铣削、齿轮齿形加工、三维曲面成型、钻孔镗孔等多工序加工任务，替代传统人工操作的普通铣床，实现加工过程的数字化控制，大幅提升加工精度一致性与生产效率。这套三维结构完整呈现了数控铣床所有零部件的拆解状态，所有零件可通过总装配文件完成约束装配，能够直观展现各部件之间的装配关系、配合公差带预留位置、运动部件的行程边界。从设计思路来看，整套结构遵循模块化拆分原则，将整机分为基础支撑部件、主运动传动部件、进给运动部件、刀具装夹部件、

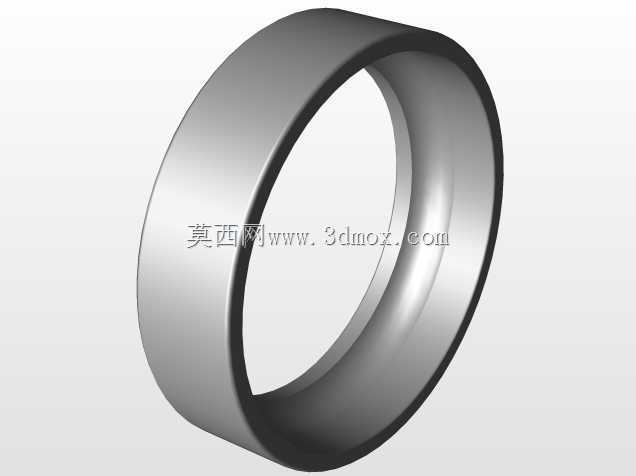

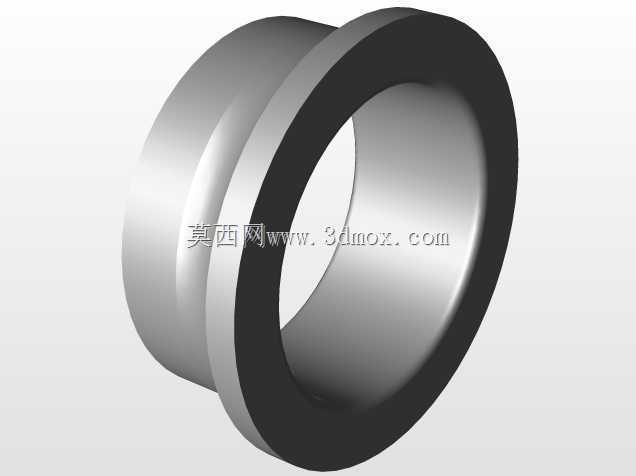

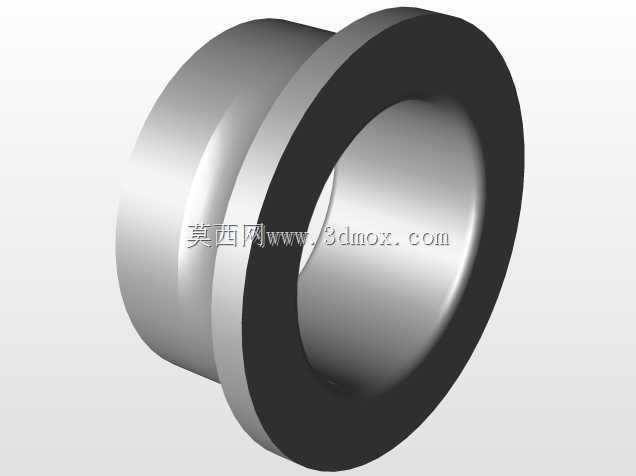

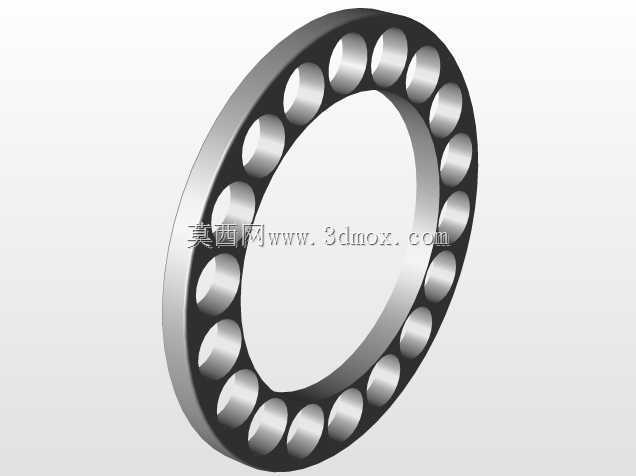

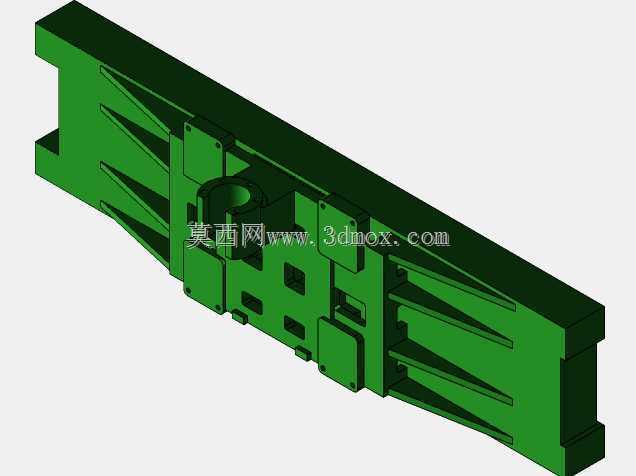

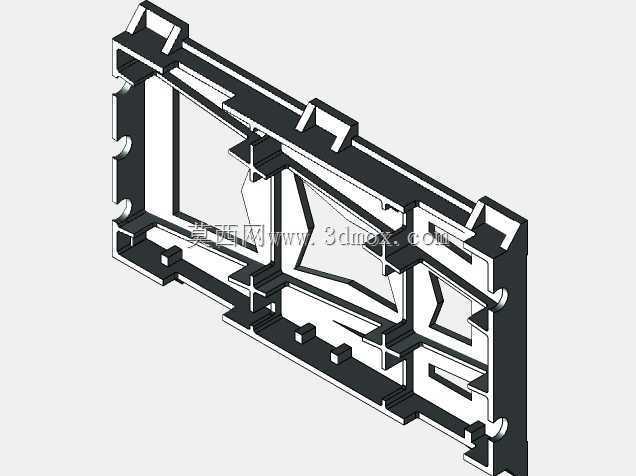

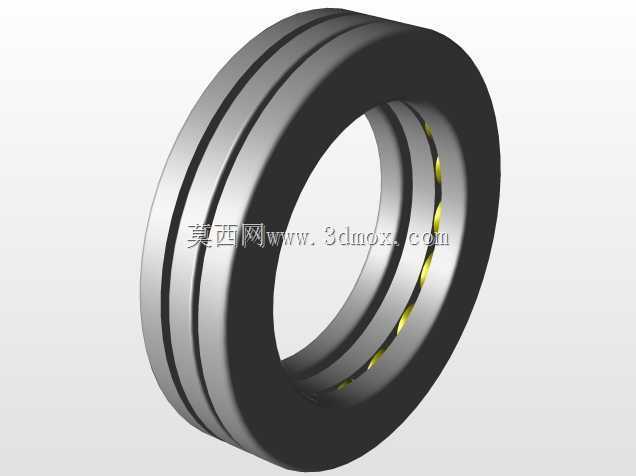

　　辅助定位部件几个独立模块，每个模块下的零件单独拆分建模，既方便装配阶段的公差校核，也能为后续的备件更换、结构改型提供直接的三维参考。基础支撑类零件作为整机的承载基础，建模时充分考虑了安装基面的平面度要求，所有连接螺孔的位置度严格对应装配需求，地脚安装孔的间距预留了标准机床垫铁的安装空间，整机安装边界可适配常规中小型机加工车间的设备布局要求，无需额外对地基做特殊加固处理即可满足安装刚性需求。主运动部件的建模重点还原了主轴组件的装配层级，从主轴本体、轴承安装位、刀具锁紧机构到传动连接件，每个零件的配合面都做了精准的尺寸还原，能够清晰看到轴承与主轴轴颈、轴承座孔的配合公差选择逻辑，传动端的连接结构适配标准伺服驱动单元的安装尺寸，

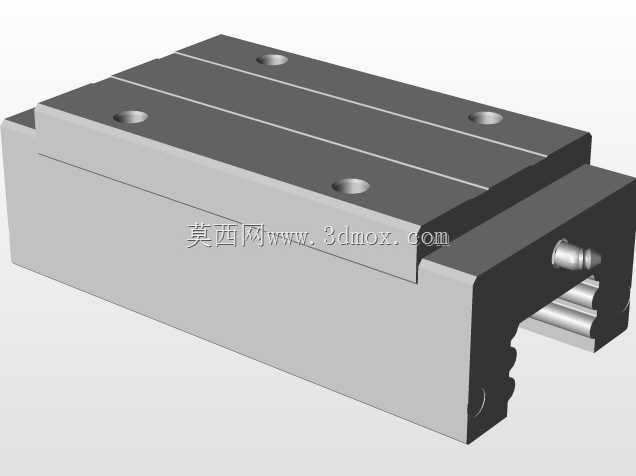

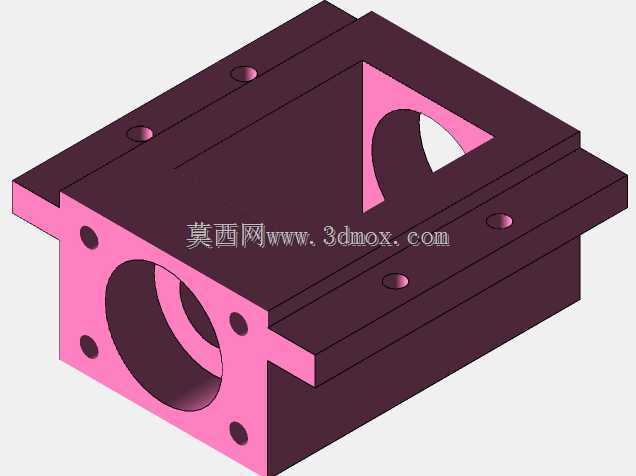

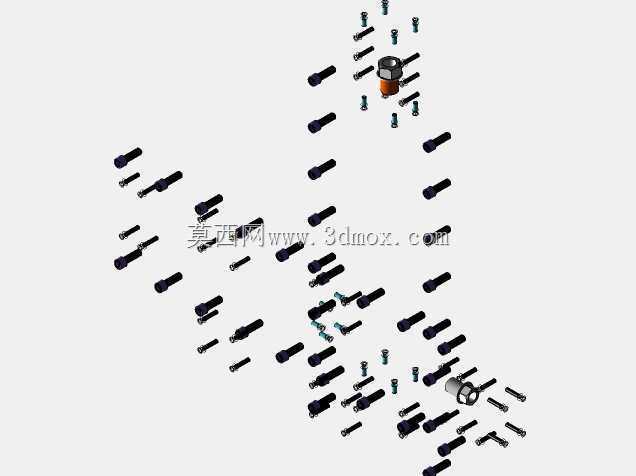

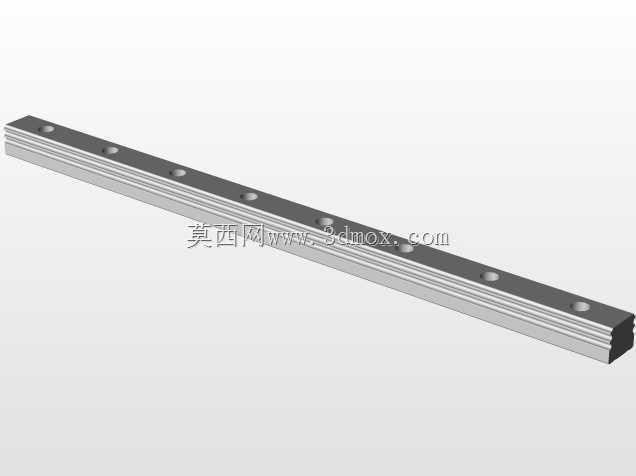

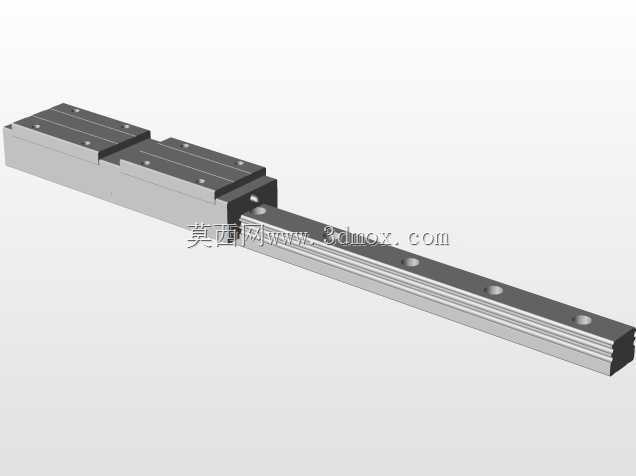

　　可直接匹配常用的主轴驱动方案。进给运动部分的零件包含了各轴向的丝杠副、导轨滑块、连接座、行程限位组件，建模时还原了导轨的安装基准面、丝杠的支撑座安装位置，各轴向的行程范围可通过零件装配后的相对位置直接测算，能够为机床的电气行程开关布置、硬限位结构设计提供尺寸参考。所有紧固件都单独建模呈现，不同规格的螺栓、螺钉、销钉按照实际装配位置排布，能够直观看到每个连接点的紧固件选型规格、穿装方向，方便装配工艺人员梳理装配流程，提前识别装配过程中可能出现的操作空间不足问题。刀具装夹部分的结构还原了标准刀柄的装夹接口，适配常用的数控铣刀刀柄规格，换刀空间的预留尺寸满足手动换刀或自动换刀机构的操作需求。从实际应用角度，

　　这套拆解状态的三维结构可用于新入职的机加工艺人员做机床结构认知培训，也可作为机床维修人员排查装配故障的参考资料，结构设计人员在做同类型机床改型时，可直接调用对应零件做参数调整，省去从零开始建模的重复工作。建模过程中对每个零件的外形尺寸都做了工程化校验，不存在结构干涉、装配路径不通的问题，所有运动部件在装配完成后可模拟全行程运动，验证行程范围内无碰撞、无卡滞，连接部位的紧固件长度选择符合机械设计规范，不会出现螺栓过长干涉运动部件、螺栓过短连接强度不足的问题。对于需要做机床虚拟调试的场景，这套完整的零部件模型可直接导入虚拟仿真环境，添加运动副约束后即可模拟机床的加工运动过程，验证加工程序的行程边界是否合理，提前规避实际加工中可能出现的超程撞机风险。在工装夹具设计环节，设计人员可参照这套模型的工作台尺寸、T型槽位置、主轴端面到工作台的距离参数，设计适配的专用夹具，确保夹具安装后不会与机床主轴、护罩等部件发生干涉，夹具的高度在机床的有效加工行程范围内。
