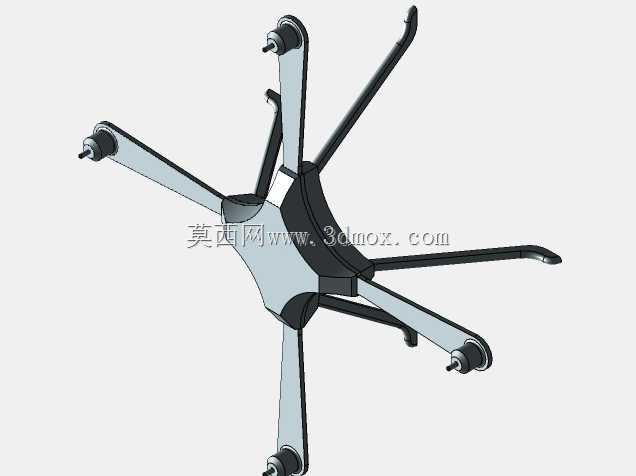

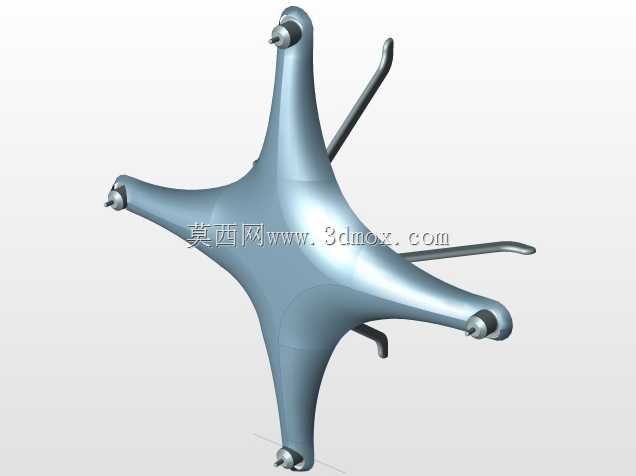

四旋翼无人机机身曲面造型设计方案

该四旋翼无人机机身曲面造型，主要面向消费级航拍、低空巡检、轻量载荷作业等民用场景，可适配日常航拍摄影、农林小范围植保巡查、园区安防巡检、户外轻量物资短途投送等实际使用需求，机身作为整机的核心承载结构，需要同时兼顾气动效率、结构强度、部件安装兼容性与轻量化要求。整体造型采用中心对称的四臂延展布局，以中心舱体为核心向四个方向平滑延伸出旋翼安装臂，曲面过渡全程采用连续顺滑的G2曲率衔接，没有生硬的棱角转折，既能够降低低空飞行时的空气阻力，减少飞行过程中的紊流干扰，提升飞行姿态稳定性，也能避免尖锐结构带来的磕碰损伤，提升日常使用的安全性。中心舱体区域预留了充足的内部安装空间，可容纳飞控主板、电池模组、GPS定位模块、图传设备等核心电子元器件，舱体曲面的弧度设计充分考虑了内部元器件的堆叠边界，在保证外壳流线型的同时，最大化利用内部空间，压缩整机整体体积。四个旋翼臂从中心舱体向外逐步收窄，末端预留标准的电机安装座接口，安装位的同轴度、平面度公差经过曲面拟合校验，可保证旋翼电机安装后运转平稳，降低震动对航拍成像、飞控传感器的干扰；臂身的曲面厚度经过梯度设计，靠近中心舱体的位置壁厚更大，保证结构抗冲击强度，靠近电机端适当减薄，控制整机自重，提升续航表现。机臂下方预留了起落架的安装定位曲面，可适配快拆式起落架组件，保证起降时的支撑稳定性，同时避免起落架结构遮挡下方航拍云台的视野。整体曲面造型充分考虑了注塑加工的脱模需求，曲面拔模角度均匀，没有倒扣结构，可直接用于外壳的批量生产开模，外壳表面可根据使用需求做哑光、亮面或者防滑纹理处理，适配不同使用场景的外观与功能需求。该造型在设计过程中平衡了气动性能、结构强度、安装兼容性与加工工艺性，能够满足民用小型四旋翼无人机的实际量产与使用要求。
