车床尾座精密结构三维设计

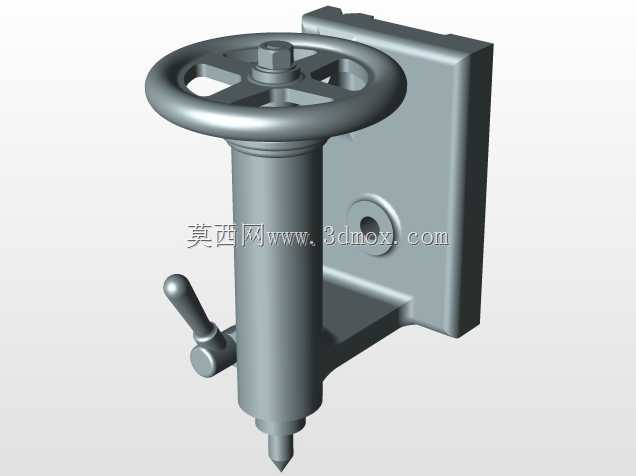

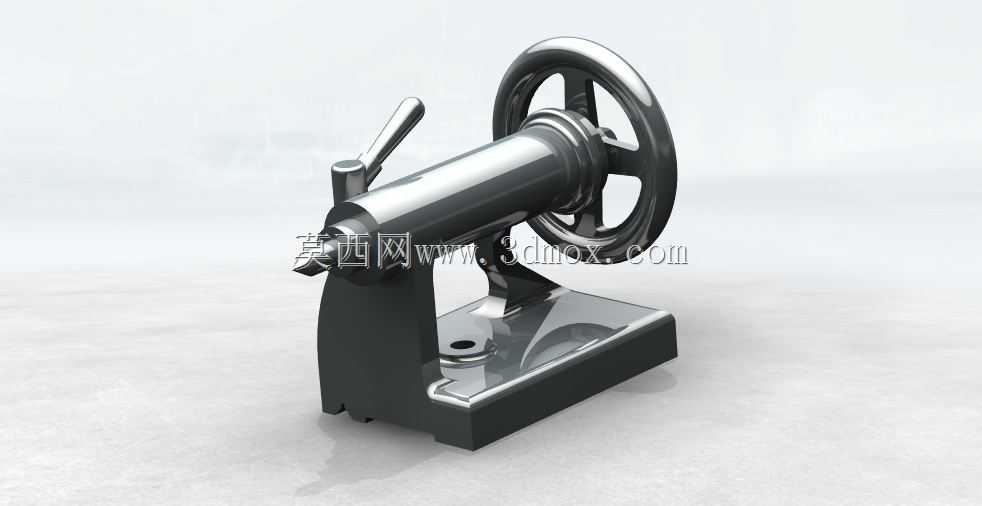

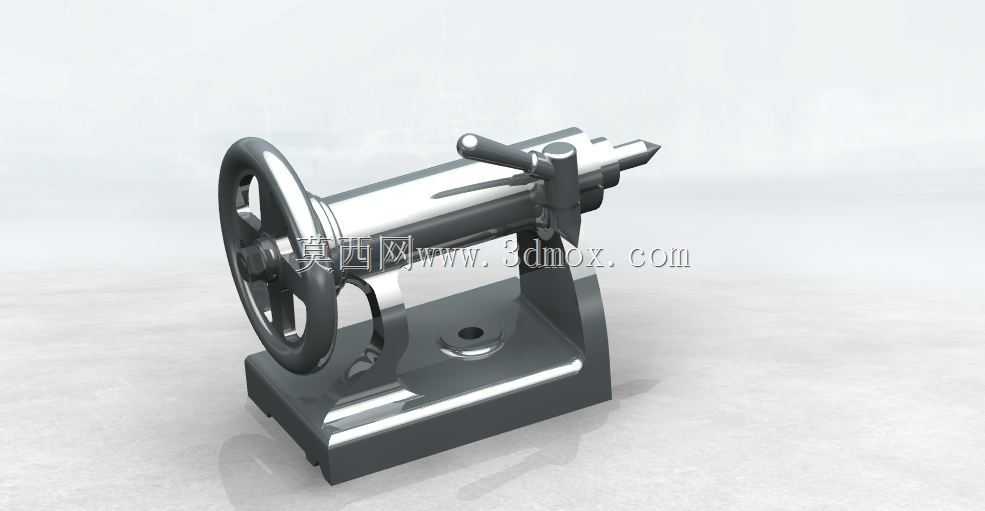

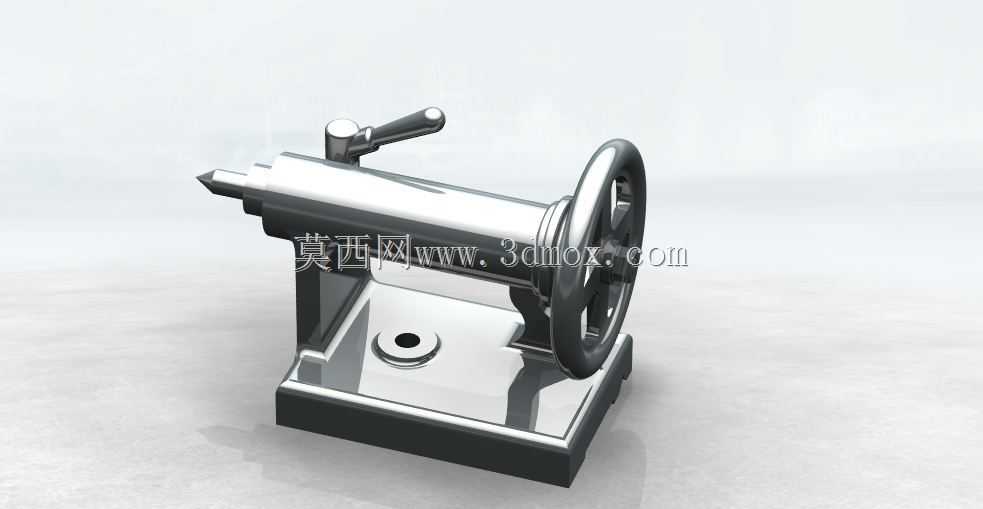

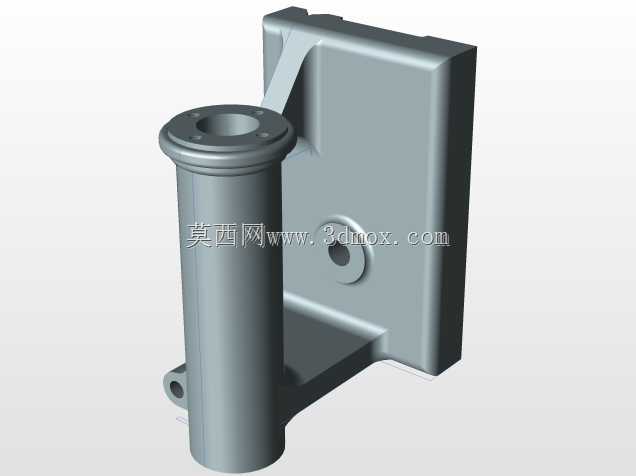

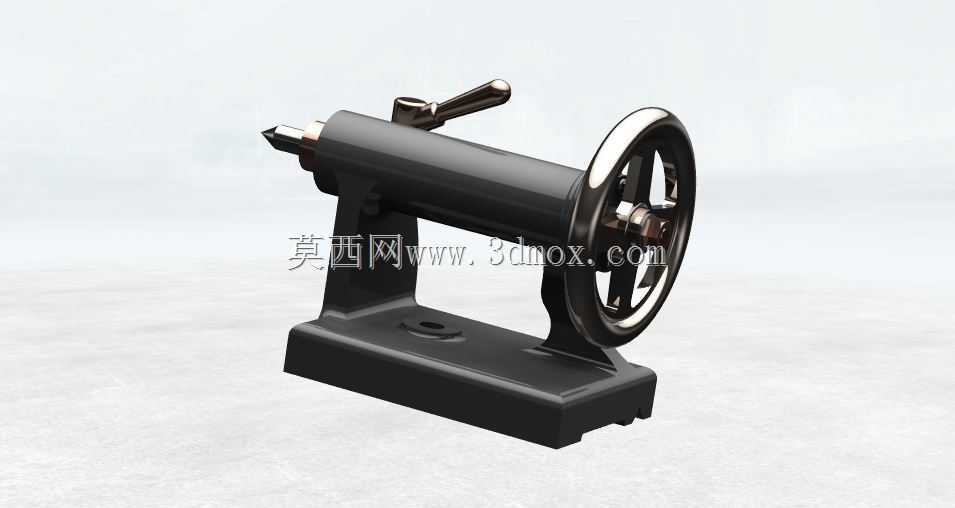

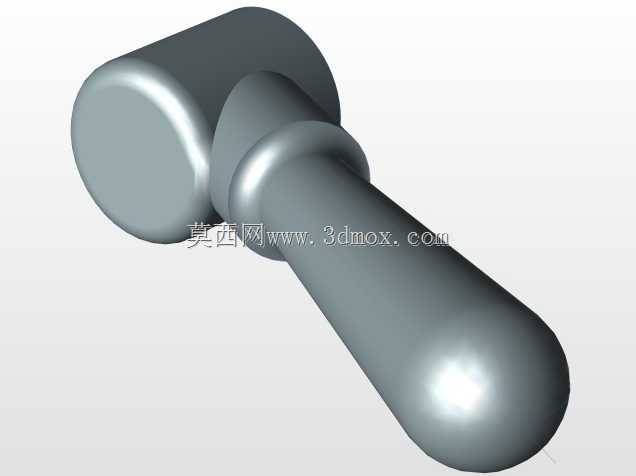

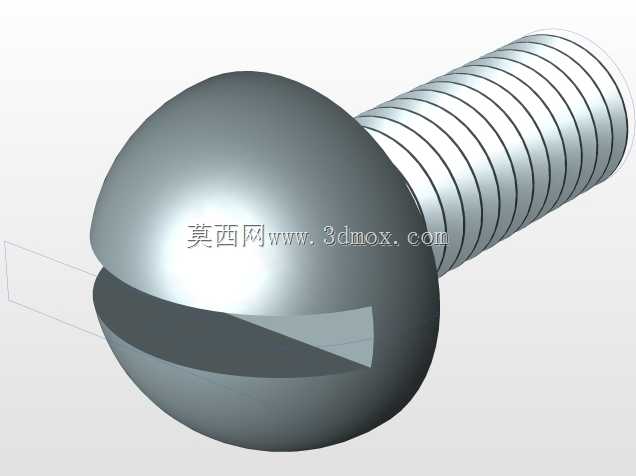

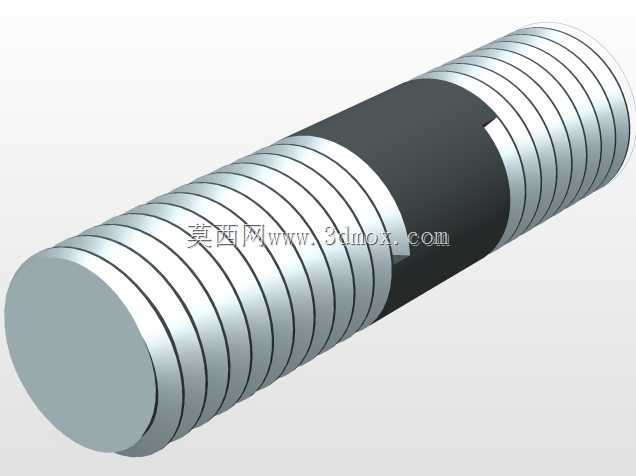

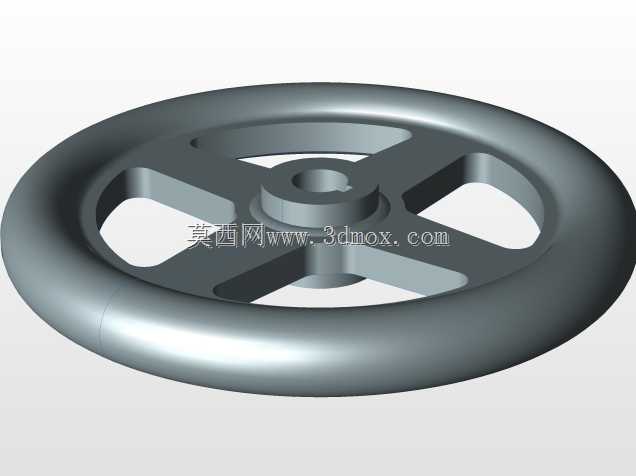

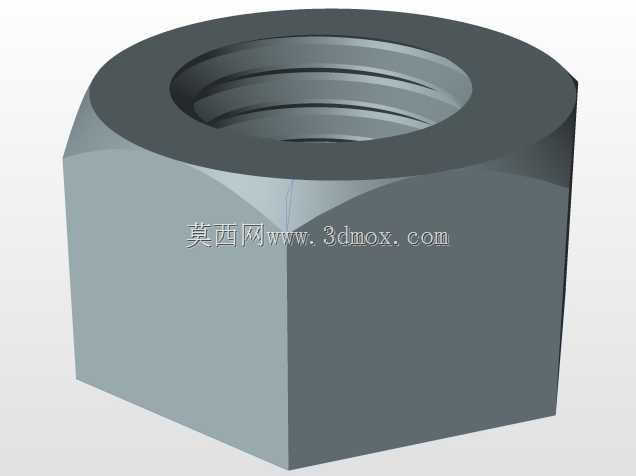

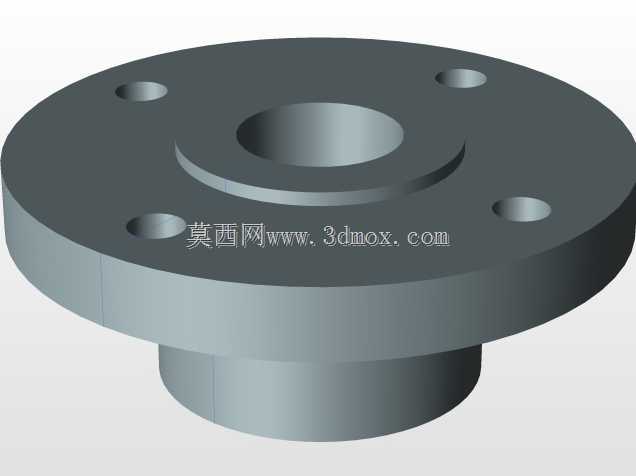

本次呈现的是车床配套尾座的三维结构设计，这类部件是普通卧式车床、数控车床不可或缺的核心配套组件，主要应用于机械加工车间的金属切削作业场景，在轴类、盘类零件的车削加工环节承担核心装夹定位功能。在实际生产作业中，尾座的核心用途是通过内置顶针顶住工件的中心孔，配合主轴卡盘形成两端装夹的稳定支撑结构，大幅降低长轴类零件加工时的径向挠曲变形，也可通过换装钻夹头、铰刀等辅具，完成工件端面的钻孔、铰孔、攻丝等加工工序，是提升车削加工精度、拓展车床加工范围的关键部件。从功能特性来看，该尾座设计集成了手动进给、锁紧定位、顶针伸缩调节三大核心功能：侧面的手轮通过内部丝杠副传动带动套筒轴向移动，实现顶针的进退调节，手轮旁的锁紧手柄可在顶紧到位后快速锁死套筒位置，避免加工过程中出现顶紧力松脱的问题；底座设置有安装定位槽与锁紧螺栓位，可沿车床床身导轨滑动调整位置，适配不同长度规格的工件装夹需求。设计思路上，整体采用了经典的卧式箱体结构，主体外壳采用铸铁材质的等壁厚设计，既保证了整体刚性，又控制了部件自重，内部的丝杠传动副采用梯形螺纹设计，具备良好的自锁性能，即使在承受较大轴向切削力时也不会出现自行回退的问题；手轮采用轮辐式结构，操作时施力方便，转动手感顺滑，顶部的锁紧手柄采用偏心锁紧原理，操作快捷，锁紧力充足。外形尺寸方面，该尾座整体长度适配中小型普通车床的床身安装宽度，底座的安装导轨面宽度与常规车床导轨规格匹配，安装时无需额外改装即可直接适配同规格车床，套筒的伸缩行程覆盖常规轴类零件的顶紧调节范围，顶针采用标准莫氏锥度接口，可与市面上通用的固定顶针、回转顶针直接互换，无需额外定制转接件。在安装边界设计上，底座的底面与床身导轨的贴合面经过精度适配设计，安装后可保证套筒轴线与车床主轴轴线的同轴度误差控制在加工允许范围内，侧面的锁紧机构可将尾座牢牢固定在床身的任意位置，承受重切削时的轴向反作用力时不会出现位移偏移，整体结构兼顾了操作便捷性、装夹稳定性与加工精度要求，能够满足常规机械加工场景下的车削装夹使用需求。
