弹簧复位式手动按压夹紧夹具结构

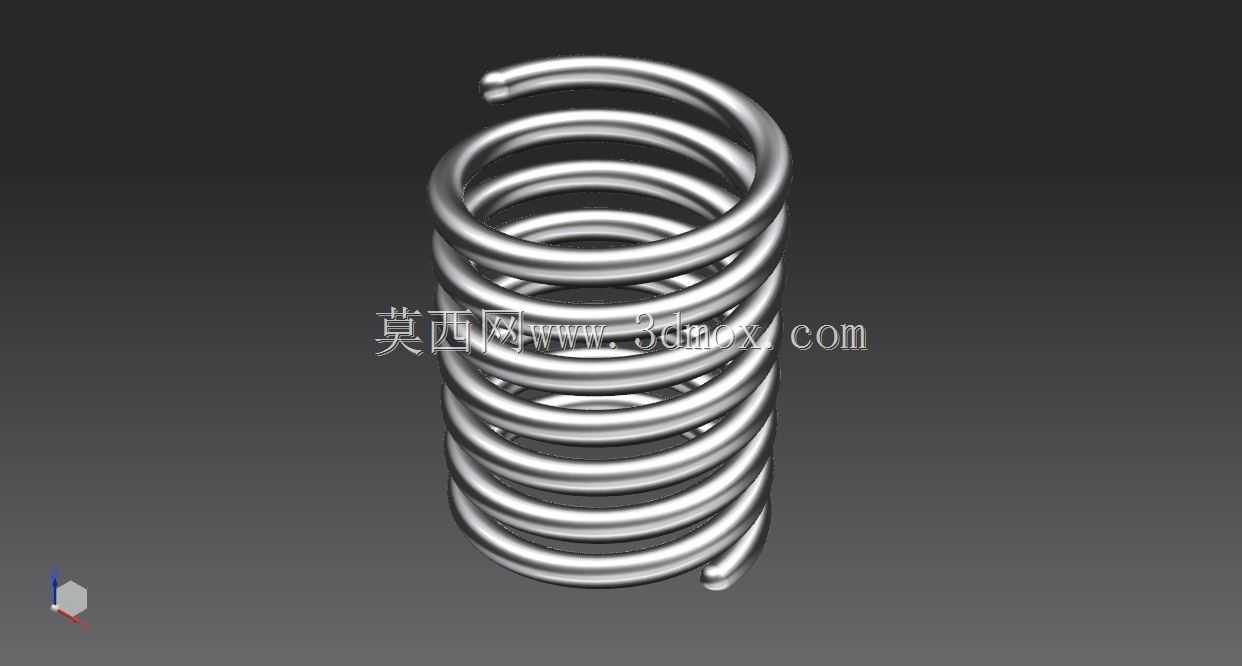

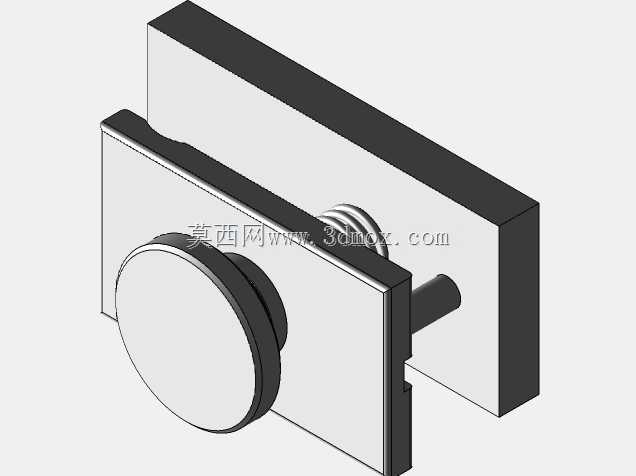

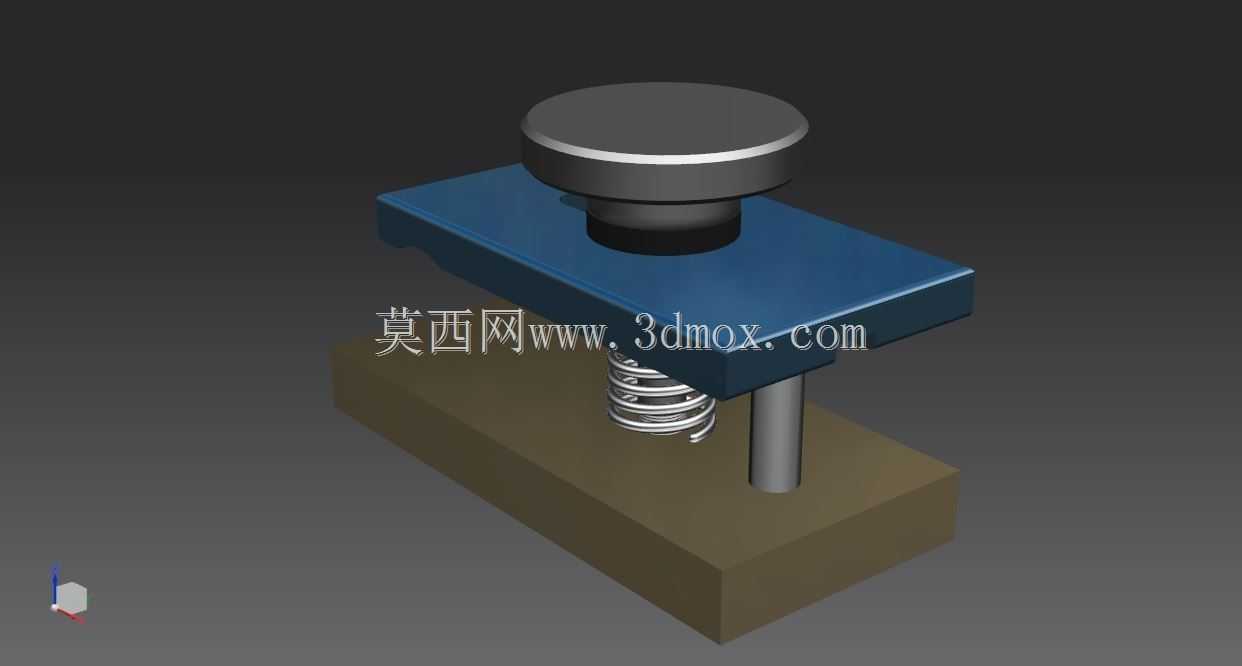

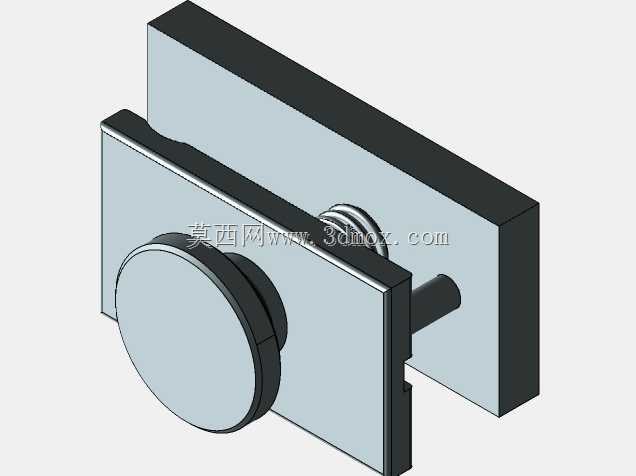

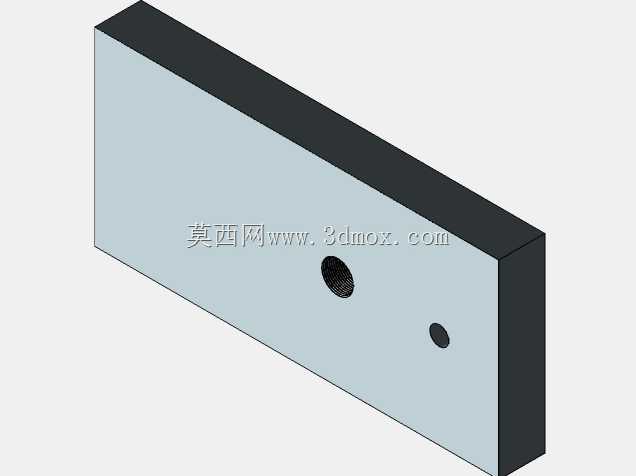

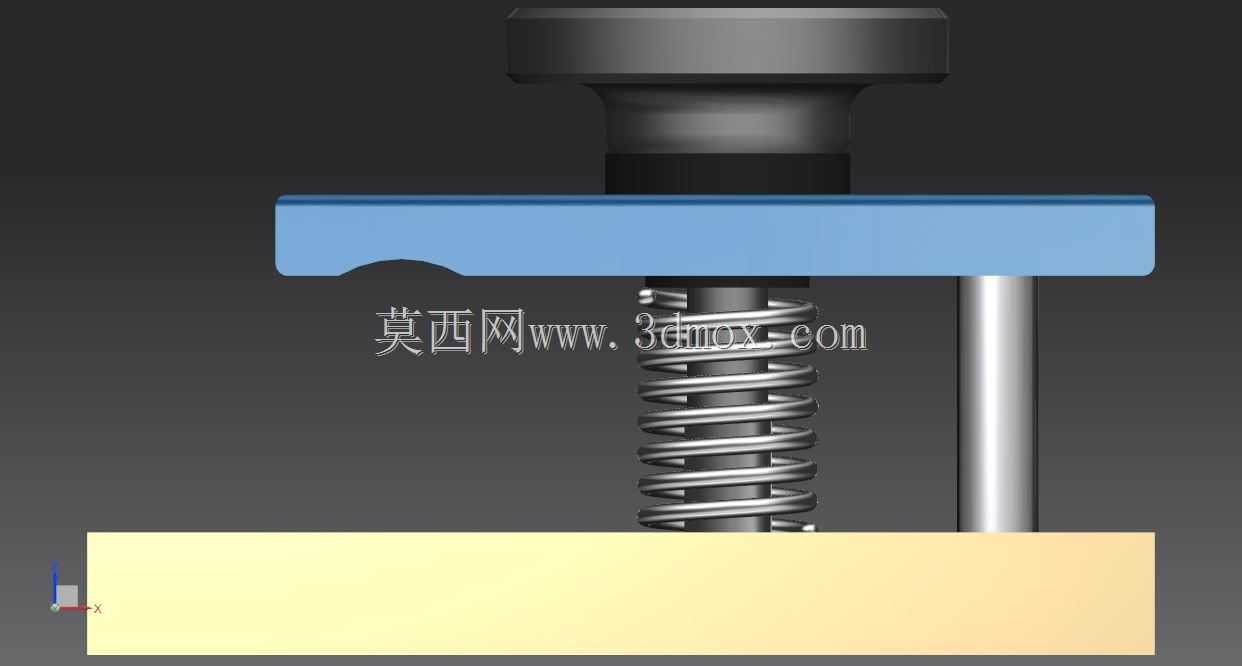

该夹具属于手动操作的快速压紧类工装结构，主要应用于小尺寸工件的装配定位、轻载钻孔加工固定、小型零部件粘接固化夹持等场景，在电子元器件组装、小型五金件修配、教学实训装夹等场景中适配性极强，能够替代传统螺栓压紧结构，大幅降低单件装夹的操作耗时，提升小批量加工、装配环节的作业效率。从功能特性来看，该夹具依靠顶部按压旋钮实现压头的下压动作，内置的复位弹簧可在松开按压动作后自动带动压台回升复位，无需额外设置解锁结构，单手握持即可完成装夹与松脱操作，操作门槛极低，无需专业培训即可快速上手。压台采用平整矩形金属板结构，与工件接触的表面做了平面度处理，可保证装夹时工件受力均匀，不会出现局部压痕或者装夹偏移的问题；底部基座为厚重的块状结构，自身具备足够的配重，既可以通过螺栓固定在工作台面使用，也可直接放置在平整台面作为临时装夹工装使用，适配不同的作业场景需求。从设计思路来看，该结构采用了直动式按压传动逻辑，导向柱与压台采用间隙配合，保证压台上下动作的顺畅度，避免出现卡滞问题；弹簧选型匹配压台的自重与常规装夹所需的复位力，既不会因为弹簧弹力过大导致按压操作费力，也不会因为弹力不足导致压台复位迟缓、无法完全脱离工件表面。压头与压台采用可拆卸式的连接结构，可根据不同的装夹需求更换不同形状、不同材质的压头，比如适配异形工件的仿形压头、避免划伤工件表面的橡胶软垫压头等，拓展夹具的适用范围。从安装边界来看，该夹具整体结构紧凑，横向占用空间较小，底部基座的安装孔位按照通用工装的标准间距设置，可直接适配多数常规工作台的T型槽间距，无需额外加工转接板即可完成固定；压台的下压行程设计为适配多数小型工件的装夹厚度范围，既可以夹持薄片状的钣金件、电路板，也可以夹持一定厚度的小型机加工零件，装夹厚度覆盖常规小零件的尺寸需求，无需针对常规工件调整结构参数。该结构没有复杂的传动部件，日常维护仅需定期在导向柱位置添加少量润滑脂即可保证长期顺畅运行，故障率极低，适合在生产一线、实训场地等高频使用场景长期应用。
