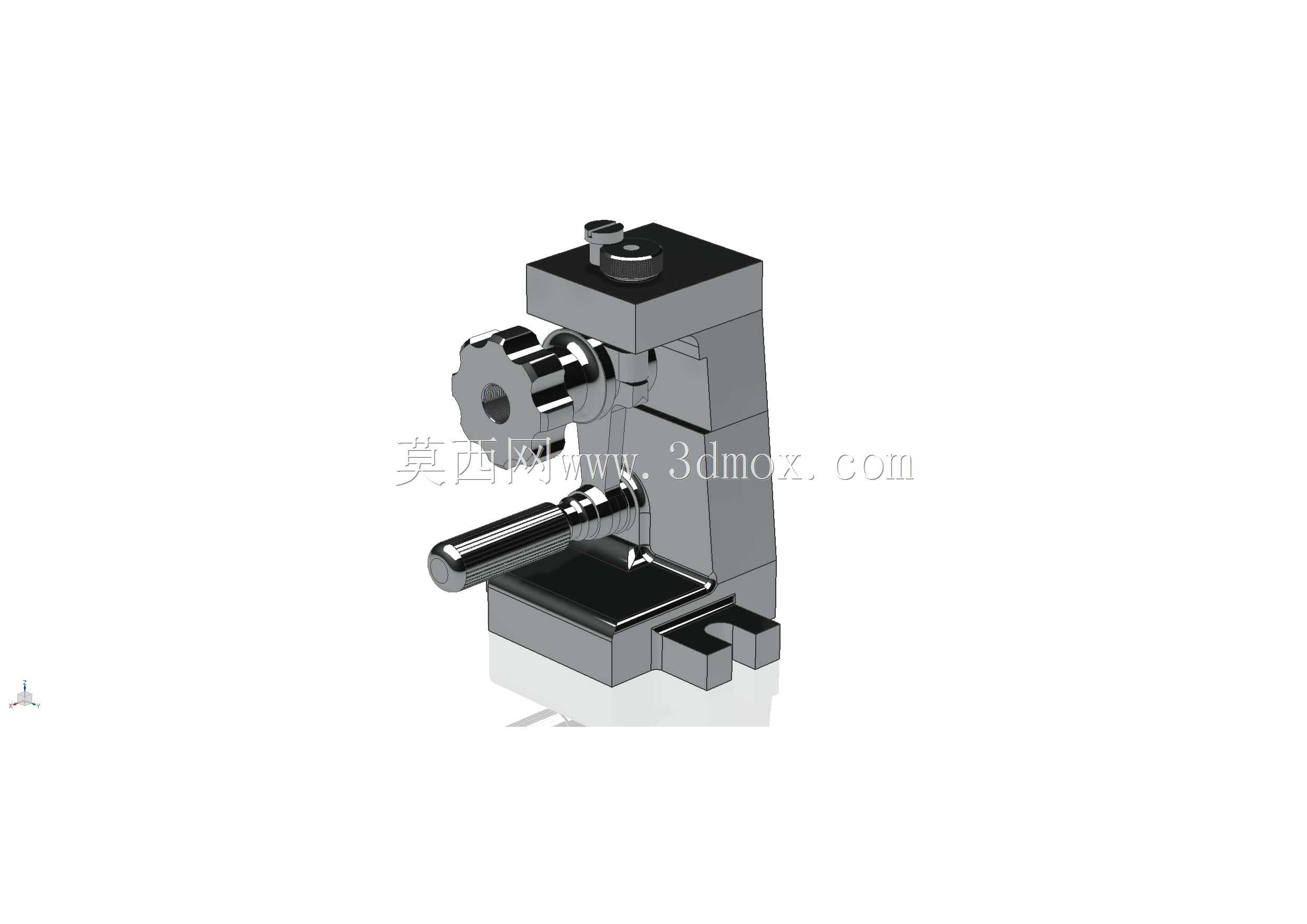

机械加工用钻孔定位工装钻模结构

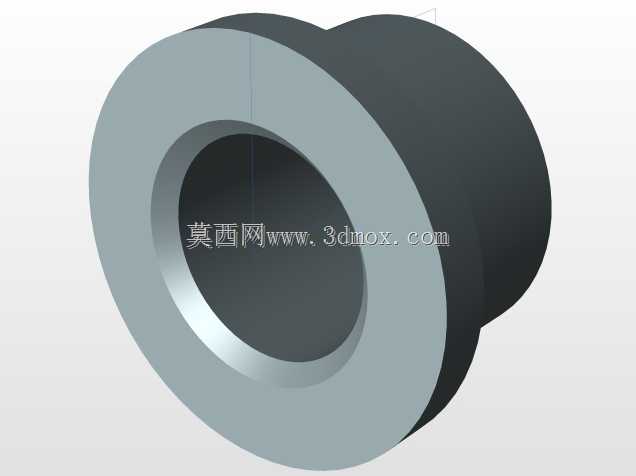

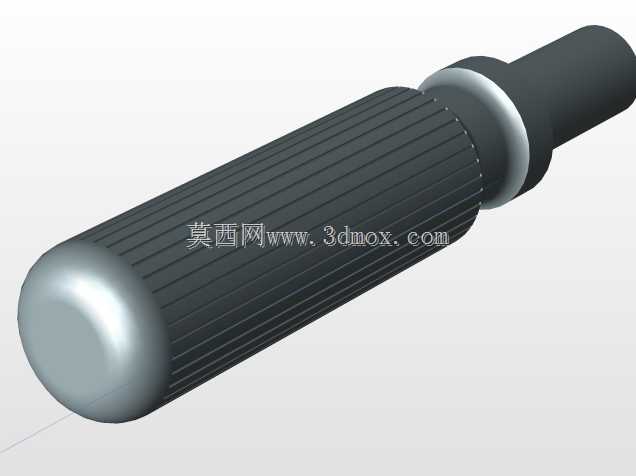

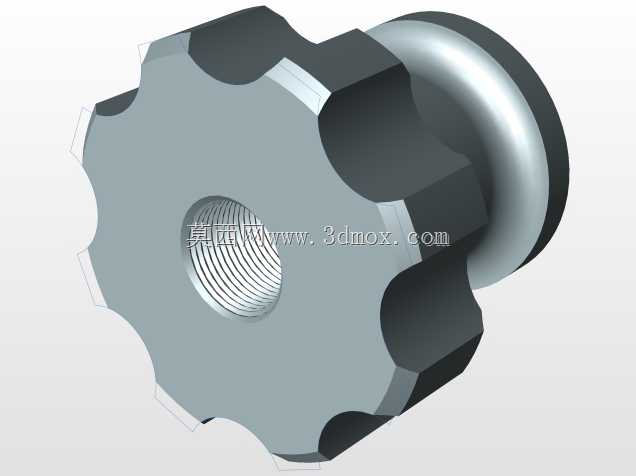

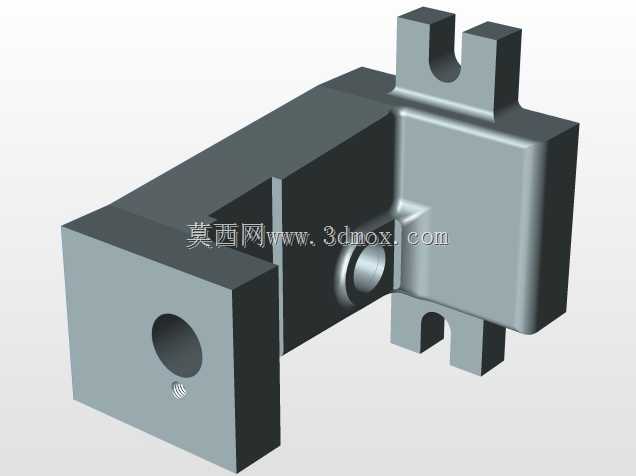

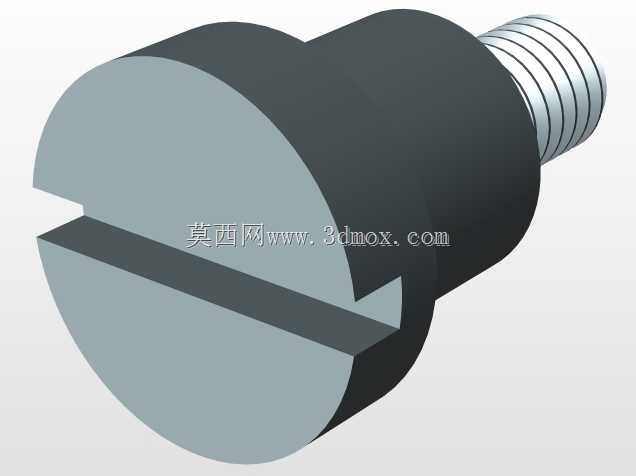

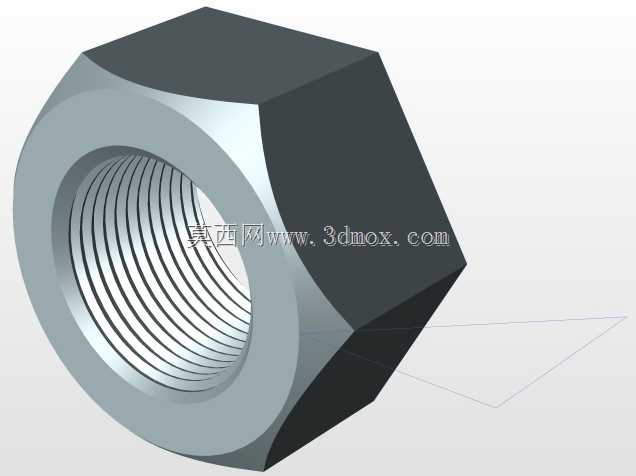

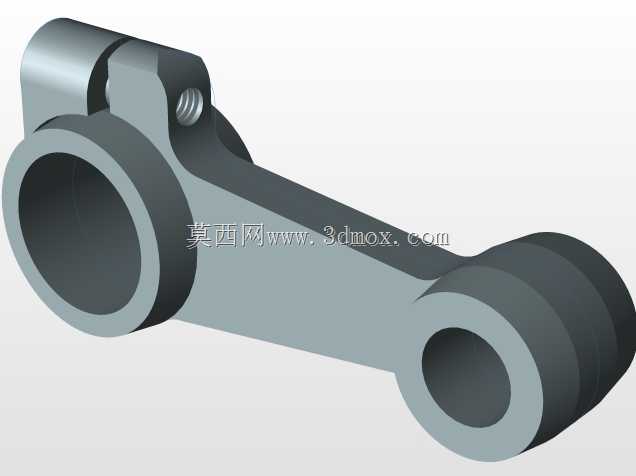

在机械加工的钻孔工序场景中，孔位的位置精度、同轴度以及批量加工的一致性，直接决定了后续零部件装配的适配性与整体设备的运行稳定性，这款钻孔用钻模正是为解决批量钻孔作业中定位偏差、装夹效率低、重复定位误差大的痛点而设计的专用工装。从实际生产用途来看，该钻模可适配小型轴类、板块类零件的径向孔、端面孔加工场景，广泛应用于通用机械零部件加工、小型五金件量产、设备维修配做孔位等作业环节，能够替代人工划线找正的传统工序，大幅降低钻孔作业对操作人员技能水平的依赖，让普通操作工也能快速完成高精度孔位的加工作业。从功能特性层面来看，该钻模集成了工件装夹定位、钻套导向、快速锁紧三大核心功能：底座部分设置了适配机床工作台T型槽的安装卡口，可直接固定在钻床工作台面上，无需额外制作转接安装板；钻套安装位采用了快换式结构设计，可根据不同的钻孔直径更换对应内径的钻套，避免钻头切削过程中出现偏摆，同时能延长钻套的使用寿命，降低工装维护成本；侧面的锁紧机构采用螺旋推进式压合结构，压头位置设置了防滑缓冲垫，既能保证装夹工件时的锁紧力足够，避免钻孔过程中工件移位，又不会压伤工件表面，适配不同材质的工件装夹需求。在设计思路上，这款钻模遵循了工装设计的基准重合原则，将工件的定位基准与设计基准完全重合，消除了基准不重合带来的定位误差；整体结构采用模块化拆分设计，钻模板、锁紧组件、定位块、底座均可单独拆卸更换，当加工不同规格的工件时，仅需更换对应的定位块与钻套即可快速适配，无需重新制作整套工装，大幅压缩了工装换型的时间成本与制作成本。在外形尺寸与安装边界方面，该钻模整体采用紧凑式立式布局，底座的安装卡口间距适配常规小型台钻、立式钻床的工作台T型槽间距，整体占用工作台面积不足0.04平方米，不会过多占用钻床的作业空间，可在同一台钻床上并排安装多套同类型钻模实现多工序并行加工；钻模的最高钻孔位置距离底座安装面的高度经过优化设计，适配常规长度的麻花钻作业行程，无需额外加装钻头接杆即可完成全深度钻孔作业，同时钻模的操作手柄全部设置在操作人员的顺手侧，装夹工件、锁紧、拆卸的操作路径无遮挡，单次装夹工件的时间可控制在十秒以内，完全适配批量零件加工的节拍要求。在实际使用过程中，该钻模的导向结构能够有效吸收钻头刚开始接触工件时的抖动，避免孔口出现毛刺、扩孔、孔位歪斜等常见钻孔缺陷，加工出的孔位位置公差可控制在0.05毫米以内，完全满足通用机械零部件的装配精度要求。
