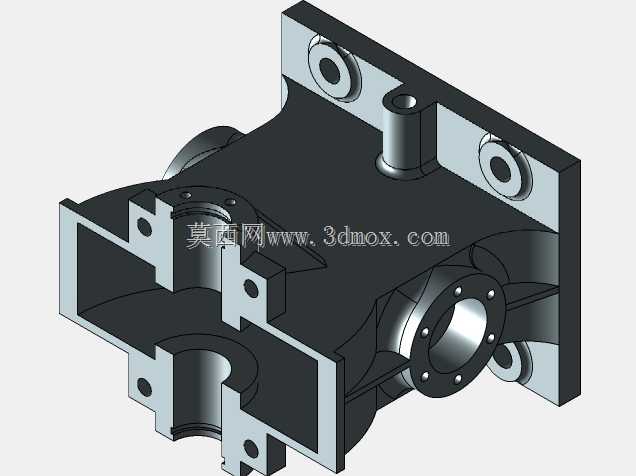

工业传动用齿轮箱壳体结构设计

这款齿轮箱壳体是传动系统中承载齿轮组、轴系与润滑介质的核心支撑部件，广泛应用于工业减速机、机床传动单元、自动化输送设备、工程机械动力传输单元等场景，是保障齿轮传动平稳运行、隔绝外界杂质侵入、维持内部润滑环境的关键结构件。在实际工业场景中，齿轮箱壳体需要为内部相互啮合的齿轮、支撑轴承、传动轴提供精准的安装定位基准，同时承受齿轮啮合过程中产生的径向、轴向载荷，将传动过程产生的振动与冲击力均匀分散传递至设备安装基座，避免应力集中导致的结构变形或部件损坏。从功能特性来看，该壳体采用一体化铸造成型的主体结构，内部预留了适配不同规格齿轮安装的腔体空间，侧壁设置的轴承安装孔位经过同轴度公差优化，能够保证多根传动轴装配后保持精准的平行度与中心距，避免齿轮啮合出现偏载、打齿等问题；底部的带孔安装法兰面设置了加强筋结构，既提升了壳体与设备基座连接的刚性，也能通过安装孔位快速完成整机定位固定；上部的剖分式对接结构方便后期齿轮组件的装配与维护，侧壁预留的通孔可用于安装油封、端盖等密封部件，有效防止内部润滑油泄漏，同时阻挡外界粉尘、切削液等杂质进入箱体内部破坏齿轮啮合面。在设计思路上，这款壳体优先兼顾了结构刚性与轻量化需求，在轴承安装位、受力集中的拐角处都做了加厚与圆弧过渡处理，减少应力集中带来的断裂风险，而非受力区域则通过合理的壁厚控制降低整体重量，同时壳体的外形结构充分考虑了铸造工艺的拔模需求与加工便利性，减少后续机加工的工序复杂度，降低生产制造成本。从安装边界来看，壳体底部安装法兰的孔位间距、孔径尺寸匹配通用工业传动设备的安装基座标准，输入输出端的轴孔中心高符合常规传动单元的对接尺寸要求，能够直接适配同规格的齿轮传动组件装配，不需要额外做安装位的改造，可快速集成到各类需要减速、变向传动的工业设备中，为内部传动部件提供稳定可靠的防护与支撑。
