开关电源金属板外壳结构设计

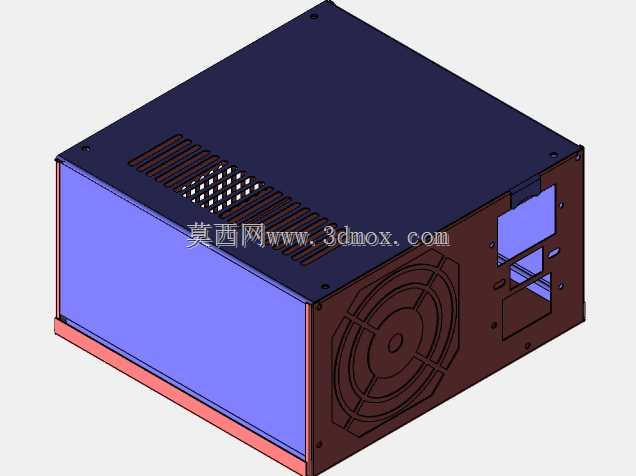

　　这款SMPS电子设备外壳，是针对开关电源类产品的安装防护需求开发的钣金结构件，在工业控制、通讯基站、民用电子设备的供电模块场景中应用广泛，核心作用是为内部的电源变换电路、功率器件、磁性元件提供物理防护，同时兼顾电磁屏蔽、散热通风、外部安装固定的多重功能。从实际使用场景来看，这类壳体需要适配桌面式、机架内置式等多种安装环境，既要避免内部高压电路与外部操作人员直接接触，也要阻挡环境中的粉尘、潮气侵入电路区域，同时还要为内部发热的功率管、变压器、整流桥等器件提供顺畅的散热通道，避免器件过热触发电源保护甚至烧毁。

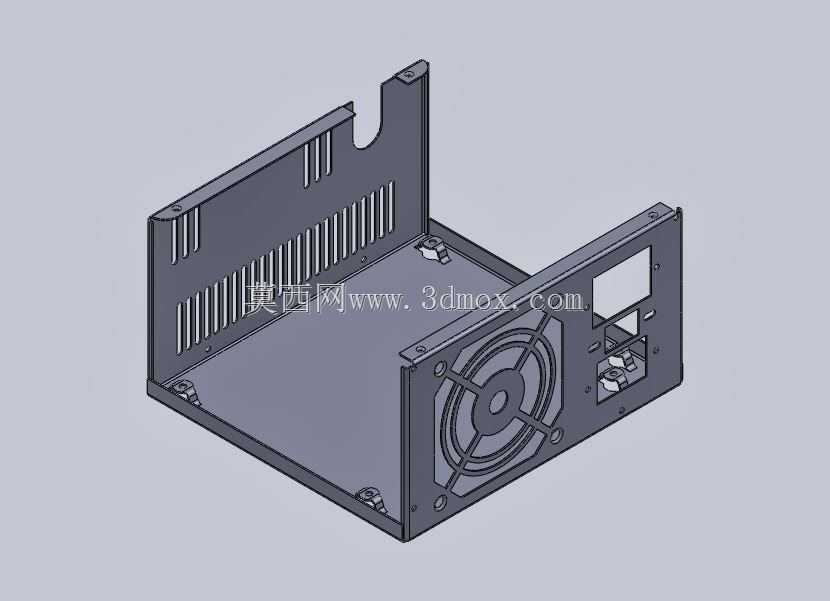

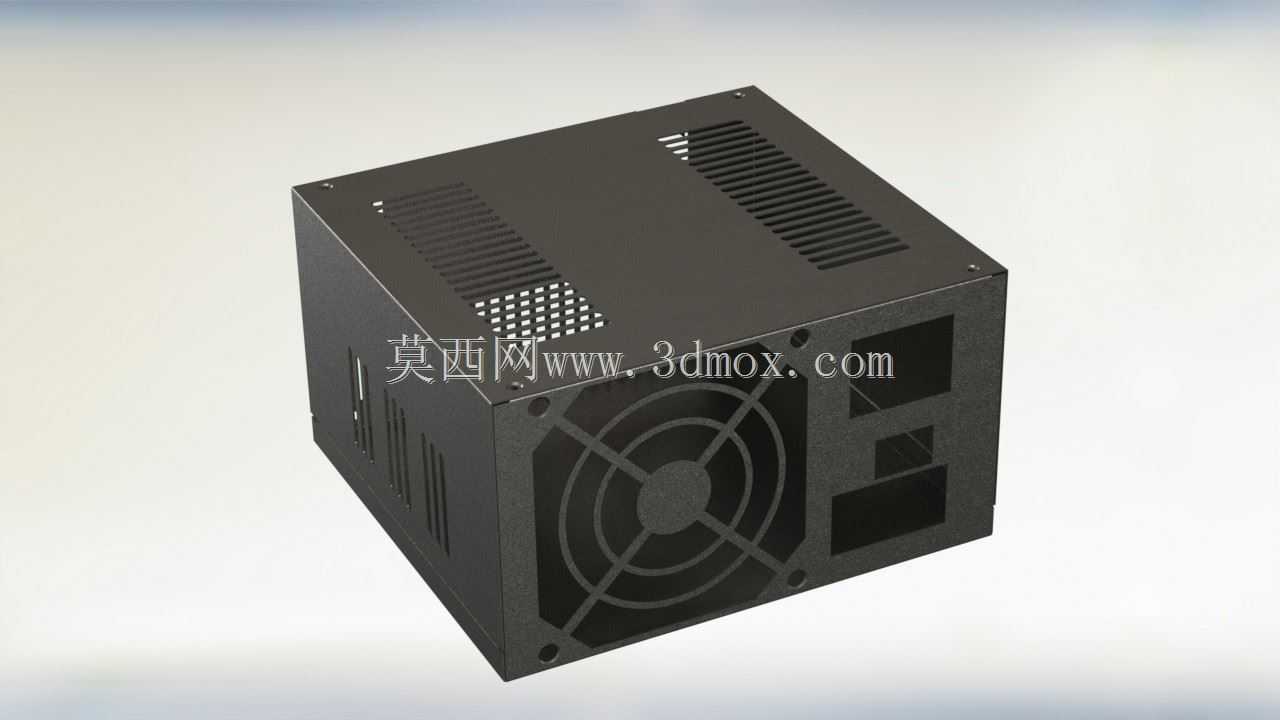

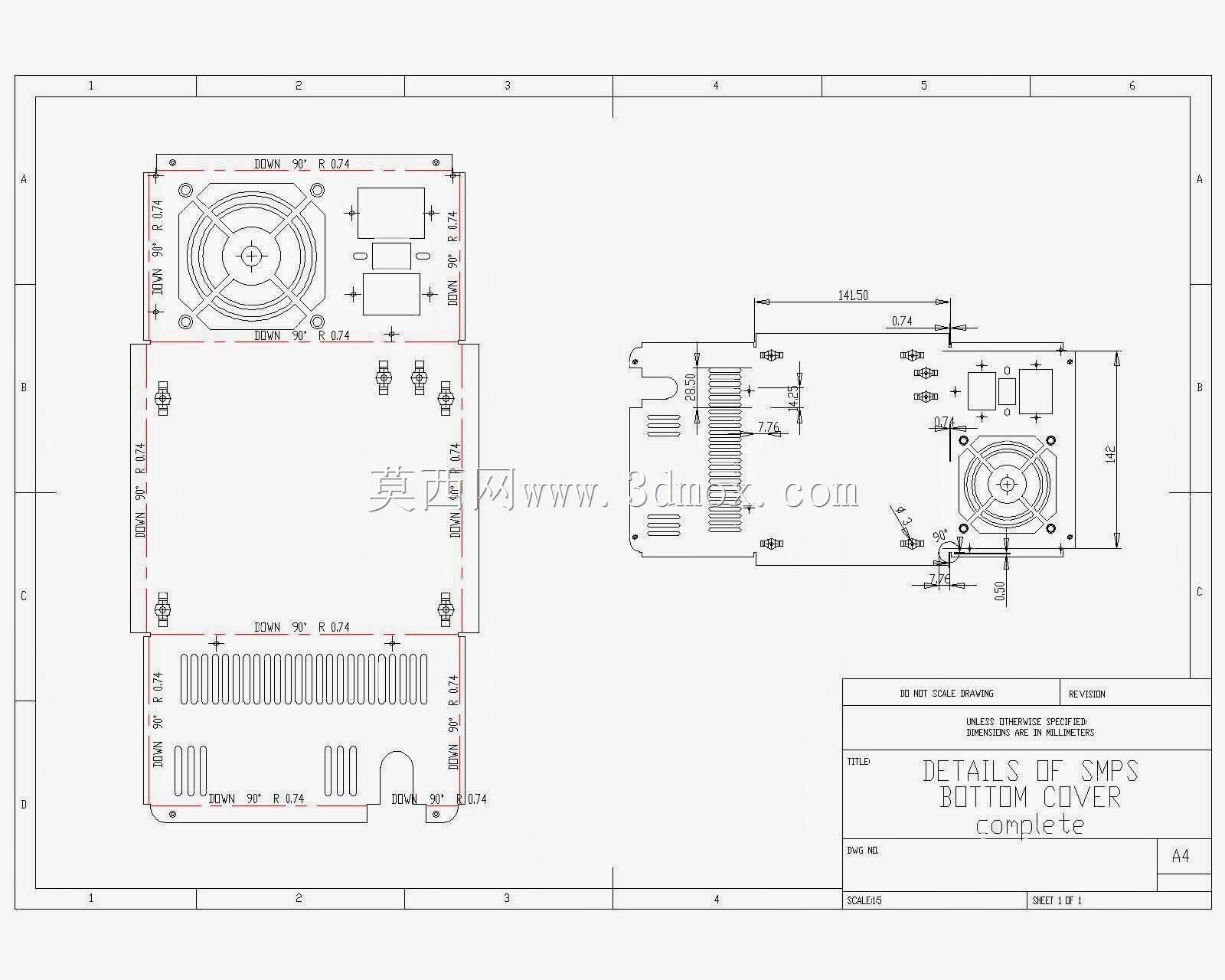

　　设计过程中优先采用钣金折弯拼接的工艺路线，主体板材选用冷轧钢板，兼顾结构强度与加工便利性，所有折弯边都预留了合理的折弯内R角，避免折弯处出现应力开裂，拼接位置采用自铆定位点配合螺丝锁紧的方式，既减少焊接带来的变形问题，也方便后期电源产品的组装与维护拆解。壳体的散热结构做了分区设计：顶部开设多组长条格栅通风孔，对应内部功率器件的安装位置，利用热空气上升的自然对流特性带走热量；侧面预留标准轴流风扇的安装位，风扇安装位周围设计了格栅防护网，既保证进风面积，也能防止异物触碰高速旋转的扇叶，风扇安装孔位按照通用80mm/90mm轴流风扇的孔距设计，可根据电源功率等级选配不同风量的散热风扇，适配100W到500W功率段的开关电源散热需求。

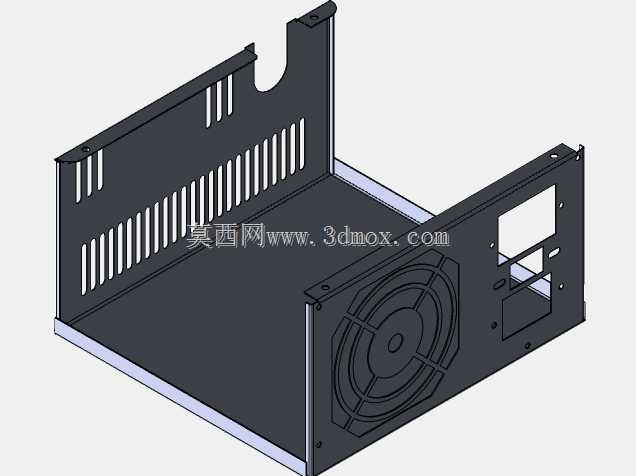

　　壳体的接口区域做了模块化的开孔预留，分别对应交流输入接口、直流输出接口、电源开关、状态指示灯的安装位置，所有开孔边缘都做了翻边钝化处理，避免安装线材时割破绝缘层造成短路风险。壳体的安装边界尺寸按照常规内置开关电源的标准规格设计，外部长宽高尺寸适配标准ATX电源仓位的安装要求，底部预留四个凸起的安装脚垫位，既可以作为桌面放置时的防滑支撑，也可以通过脚垫位的螺丝孔将壳体固定在设备机架内部，安装孔位的公差控制在±0.1mm范围内，保证批量生产时的装配互换性。

　　电磁屏蔽设计上，壳体的拼接缝隙控制在0.5mm以内，所有通风孔的孔径都小于电磁干扰波长的1/20，避免内部开关电路产生的高频电磁辐射向外泄漏，同时也能阻挡外部的电磁干扰影响电源的工作稳定性。壳体表面采用黑色哑光喷塑处理，既提升金属板材的防锈耐腐蚀能力，也避免光亮表面的反光对设备运维人员造成视觉干扰，喷塑层的厚度控制在60-80μm，保证涂层附着力的同时不会影响拼接位置的装配精度。

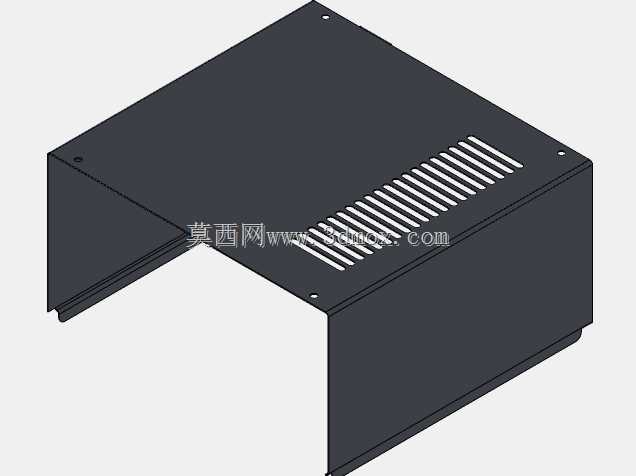

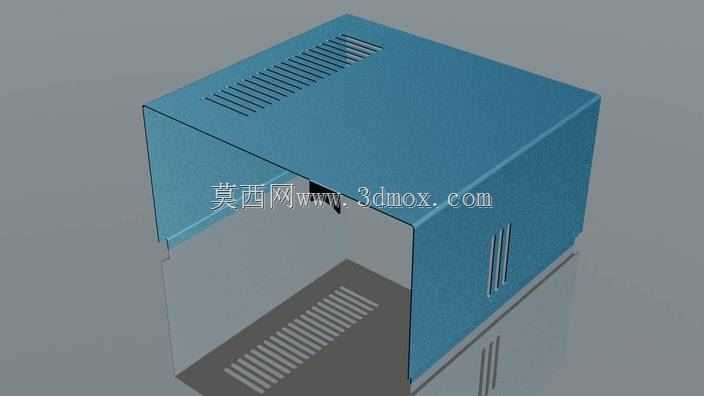

　　从结构强度角度考虑，壳体的四个边角都做了折弯加强筋设计，在1.2mm板材厚度的前提下，侧边承重可以达到5kg以上，满足内部变压器、散热片等重型器件的安装承重需求，不会出现壳体变形导致的内部器件移位、线路拉扯问题。壳体的开合结构采用侧边卡扣配合尾部螺丝固定的方式，日常维护时只需要拧下尾部两颗固定螺丝即可拆下上盖，不需要完全拆解整个壳体，大幅提升后期电源检修、元件更换的效率。针对不同应用场景的适配性，壳体的外部预留了接地螺丝安装位，方便将壳体与设备的保护接地端可靠连接，避免漏电风险，所有内部的安装螺柱都采用压铆工艺固定在壳体底板上，螺柱的垂直度公差控制在0.2mm以内，保证内部PCB板安装时的平整度，避免PCB板受应力出现焊盘开裂、元件虚焊的问题。
