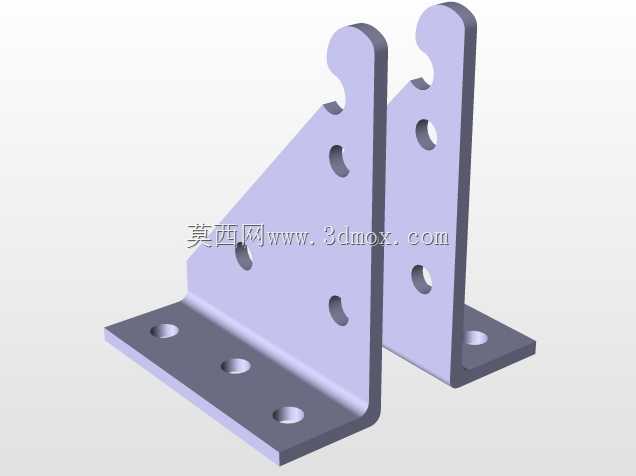

L型双支撑立式安装固定支架结构

这类双支撑结构件常应用在轻工自动化生产线、小型物料输送机架、工位辅助工装的侧向挂载场景中，主要承担垂直方向的承重与侧向载荷的抵消作用，区别于单臂悬臂支撑，双侧立板的对称结构能将挂载点的受力均匀拆分传递到底部安装基面，避免单侧受力带来的安装面应力集中问题。从结构设计逻辑来看，底部采用L型折弯一体成型的安装基面，三个沉头安装孔沿底板长度方向等距排布，安装时可适配M6或M8规格的内六角螺栓，沉孔设计能保证螺栓头完全埋入板面，不会出现凸起干涉挂载部件的问题，底板的折弯圆角经过应力释放处理，避免长期承重下折弯处出现疲劳开裂。两侧的立板与底板采用垂直焊接或一体折弯成型，保证立板与安装基面的垂直度公差控制在0.1mm以内，立板上部的挂钩式缺口设计，可直接卡入配套设备的挂轴实现快速挂载，无需额外的紧固件预固定，立板上分布的多个圆形通孔，既可以作为减重孔降低构件整体重量，也能作为辅助安装孔，穿入销轴或螺栓实现挂载部件的位置微调与防脱固定。在安装边界上，该支撑件的底板宽度适配常规40系列铝型材的安装面，可直接固定在铝型材机架的T型槽面上，不需要额外加工转接板，双侧立板的间距预留了足够的挂载部件活动间隙，不会出现运动过程中与立板剐蹭的问题。实际使用场景中，这类支撑件常用来挂载小型气动元件、传感器安装支架、管线梳理槽板等轻型负载，对称的受力结构能保证挂载后设备运行的稳定性，减少长期震动下的支撑件形变问题，立板上的多组孔位也给现场改造调整预留了足够的操作空间，不需要重新加工支撑件就能适配不同尺寸的挂载部件。设计时针对立板上部的挂钩缺口做了圆弧过渡处理，避免卡入挂轴时出现应力集中点，同时缺口的开口尺寸做了公差匹配，既能保证挂轴顺利卡入，又不会出现间隙过大导致的挂载晃动问题。
