带角度双支座机械连接支撑构件

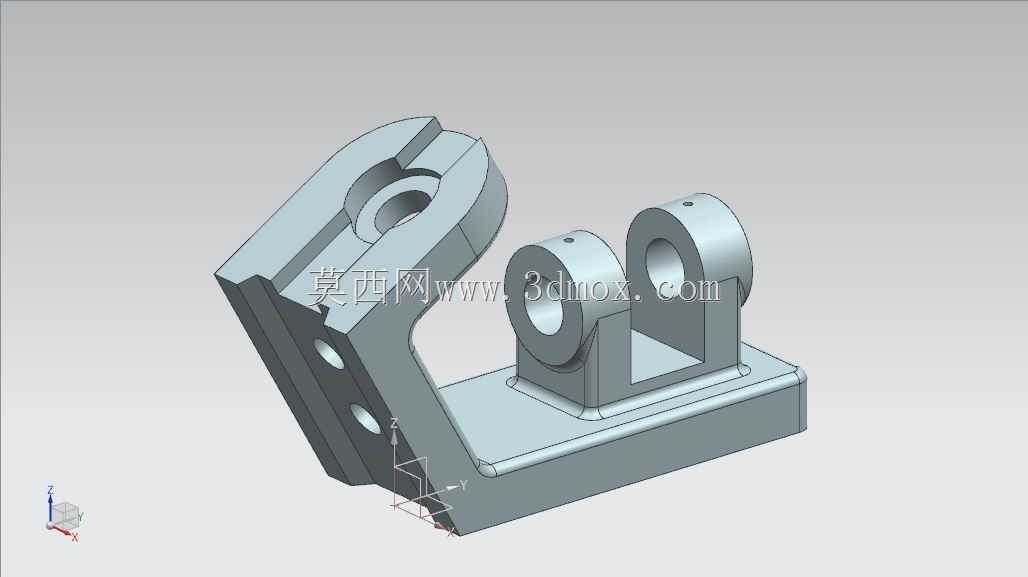

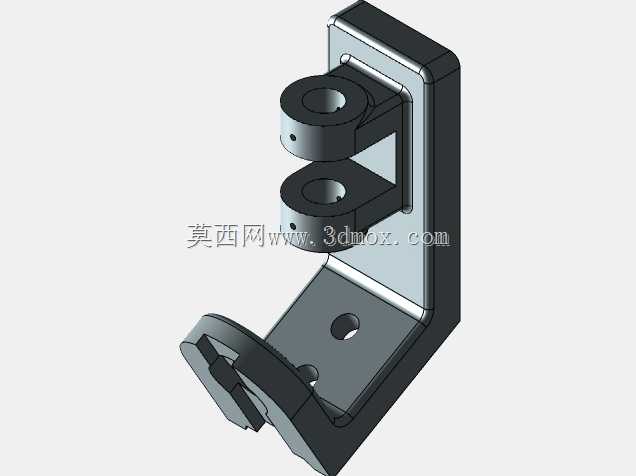

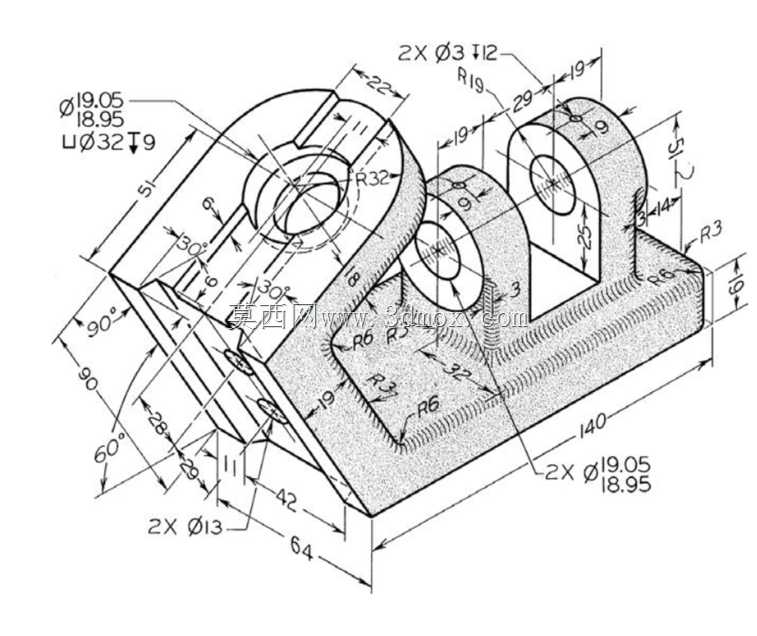

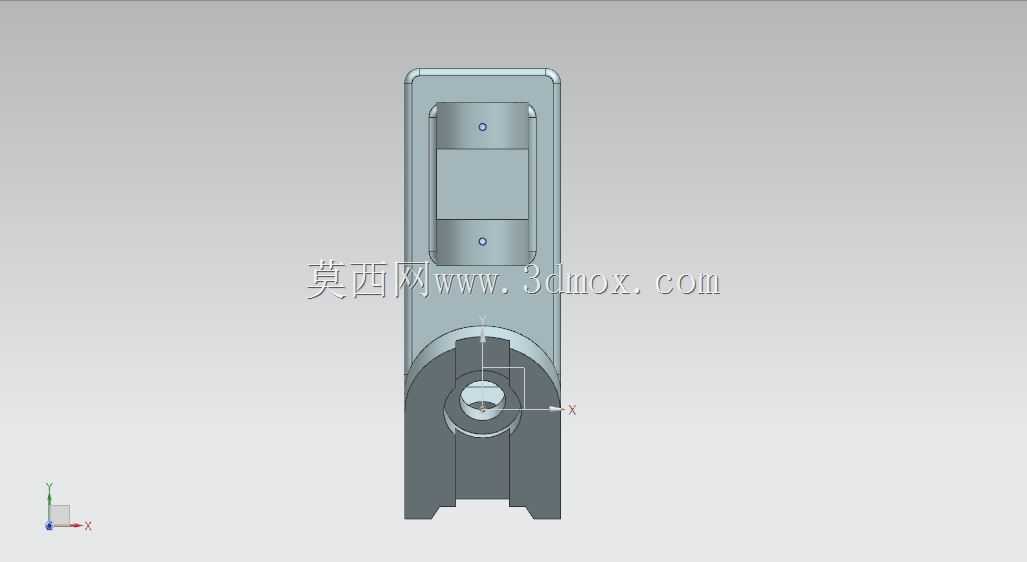

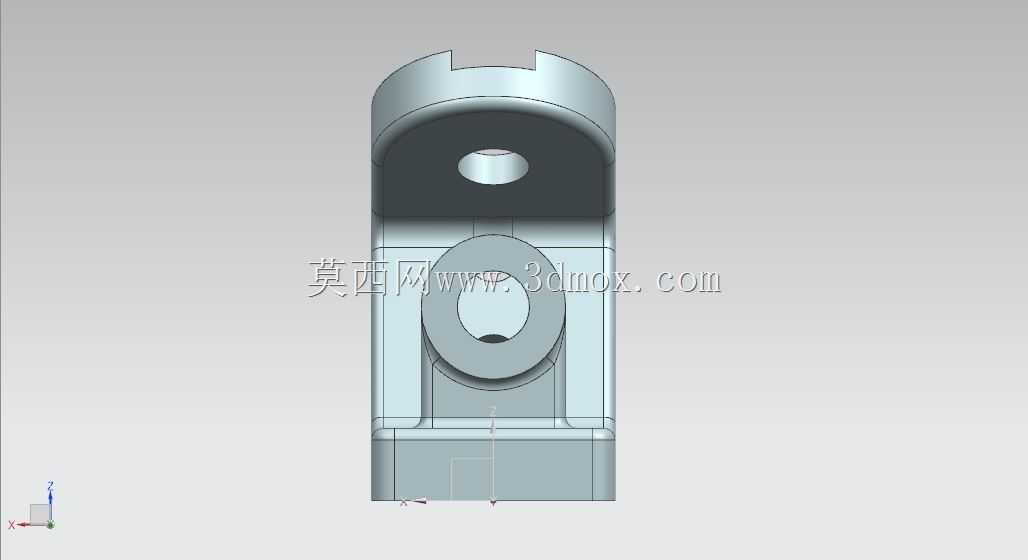

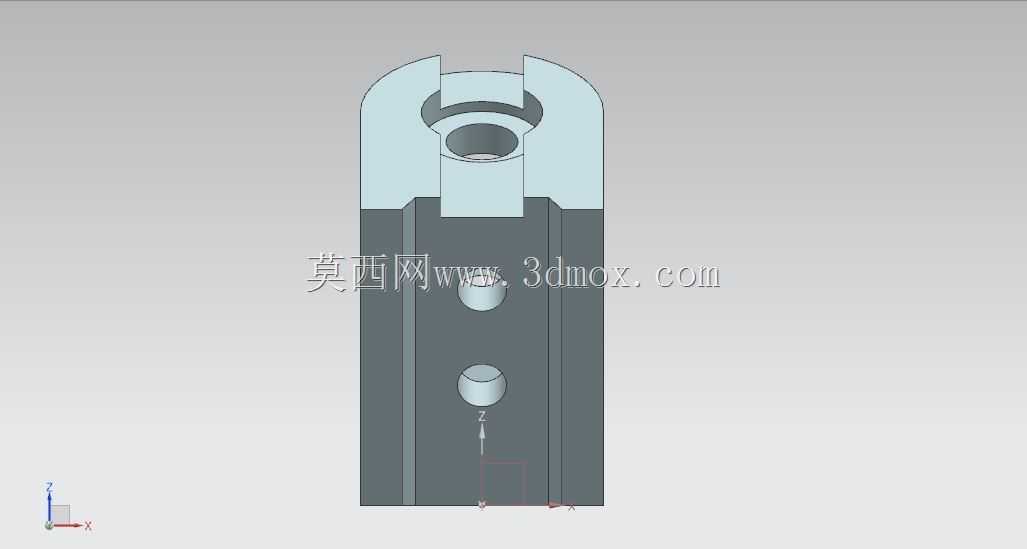

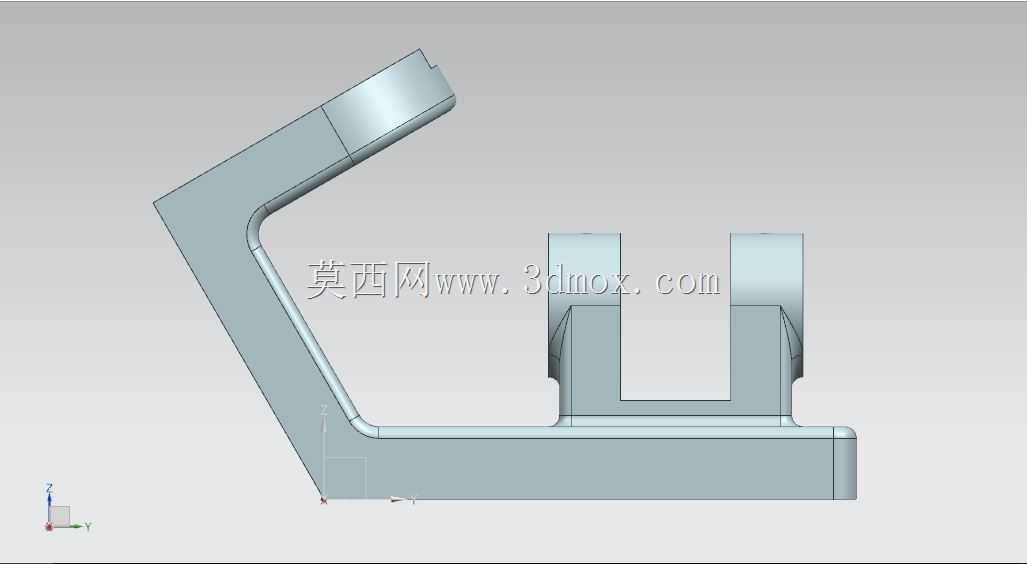

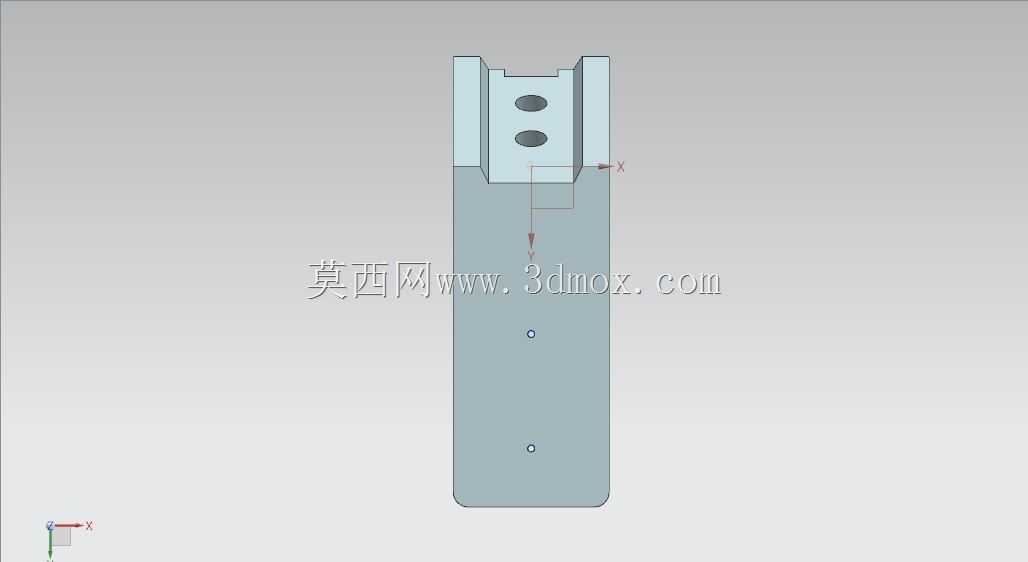

该构件属于工业传动与支撑系统中的典型铰接连接类零件，广泛应用于自动化生产线连杆机构、输送设备张紧调节单元、工装夹具角度定位模块以及小型工程机械的铰接点位，主要承担多部件间的角度连接、载荷传递与转动支撑作用，可在存在角度偏移的装配场景中替代直角支座，消除装配应力，提升机构运行的平顺性。从功能特性来看，构件采用一体化底板加双立板的结构设计，底板设置两处同轴通孔用于整体与安装基面的螺栓固定，可保证安装后的结构稳定性；左侧立板带有角度切边与阶梯孔结构，阶梯孔可适配衬套或轴承安装，为铰接轴提供转动支撑，角度切边则用于匹配相邻连接件的安装角度，避免运动干涉；右侧双立板为同轴耳座结构，开设的通孔可穿装铰接销轴，实现与摆臂、连杆类活动部件的铰接连接，立板与底板衔接处设置多组不同半径的过渡圆角，可有效分散应力集中，提升构件在交变载荷下的结构强度，避免长期受力出现开裂变形。设计过程中，首先根据应用场景的载荷要求确定底板的轮廓尺寸，明确安装孔的孔距与孔径参数，保证安装时可适配常用规格的紧固件；其次根据铰接部件的转动行程与角度需求，确定左侧立板的倾斜角度与切边位置，同时核算右侧双立板的间距与同轴度公差，保证铰接销轴穿装后无卡滞，转动灵活；所有孔位的尺寸公差、立板的垂直度与平行度公差均按照通用机械零部件的配合要求设定，过渡圆角的半径根据相邻壁面的厚度匹配，兼顾铸造或铣削加工的工艺可行性，避免出现加工死角或应力集中点。外形尺寸方面，构件底板总长度为140，总宽度为90，整体高度根据立板高度确定，安装边界需预留出螺栓装拆的操作空间，以及铰接部件转动时的避让空间，底板上的安装孔距边缘的距离满足紧固件安装的边距要求，立板上的铰接孔中心高度匹配对接部件的安装高度，可直接适配常规规格的铰接轴与紧固件，无需额外加工调整即可完成装配，能够有效缩短设备的装配调试周期，降低非标机构的设计制造成本。
