轴向连接式圆形空气压力表三维建模作品

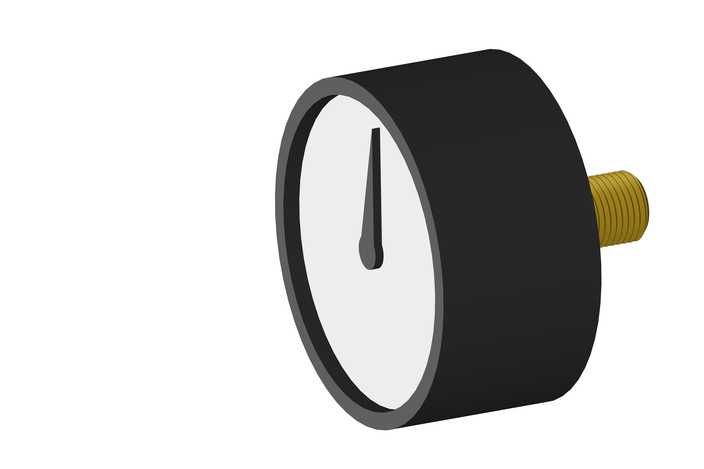

本作品为轴向安装式空气压力表的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械仪表类产品的实际生产尺寸规范，还原真实压力表的结构比例与装配关系。建模初期先梳理产品结构逻辑，将整体拆分为表壳、表盘、指针、外螺纹连接接头四个核心组成部分，采用自底向上的建模思路逐个完成零件建模后再进行虚拟装配，保证各部件的配合公差符合实际五金配件的装配要求。表壳部分采用回转类特征建模，通过旋转凸台命令生成黑色圆柱状壳体主体，对壳体边缘做微小圆角处理，还原真实产品的注塑外壳质感，避免尖锐棱角带来的失真问题；表盘部分采用平面草图绘制圆形轮廓，赋予哑光白色材质模拟真实表盘的漆面效果，建模时刻意保留表盘的平整特征，未添加多余刻度纹理以适配通用类气压表的通用化设计属性；指针部分采用细长型拉伸特征建模，末端做水滴状加厚处理，赋予深灰色哑光金属材质，还原金属冲压指针的厚重质感，指针与表盘中心的旋转轴位置做同轴心配合，可实现虚拟状态下的指针转动演示，还原压力表检测气压时的工作状态。侧方的外螺纹连接接头采用螺旋线扫描命令生成标准管螺纹特征，螺纹参数匹配1/8直径管螺纹的通用规格，接头与表壳侧面做同轴心、重合配合，还原真实压力表通过螺纹接入气路的安装结构。材质渲染阶段针对不同部件赋予对应物理材质，表壳采用黑色哑光塑料材质，调整粗糙度参数模拟工程塑料的漫反射效果；螺纹接头采用黄铜金属材质，添加轻微金属光泽与做旧质感，还原铜质接头长期使用后的轻微氧化视觉效果；指针采用深灰色冷轧钢材质，调整金属度参数凸显金属部件的冷硬质感。整体建模过程严格遵循机械设计的比例规范，各部件之间无干涉问题，装配结构完整，可直接用于气压检测回路的虚拟装配演示、五金配件类产品的展示素材，也可作为机械仪表类建模教学的参考案例，模型结构简洁规整，特征树逻辑清晰，便于后续根据实际需求修改表盘刻度、壳体尺寸、接头规格等参数，适配不同量程、不同安装场景的空气压力表衍生设计需求。
