军用规格长排钢琴铰链结构设计

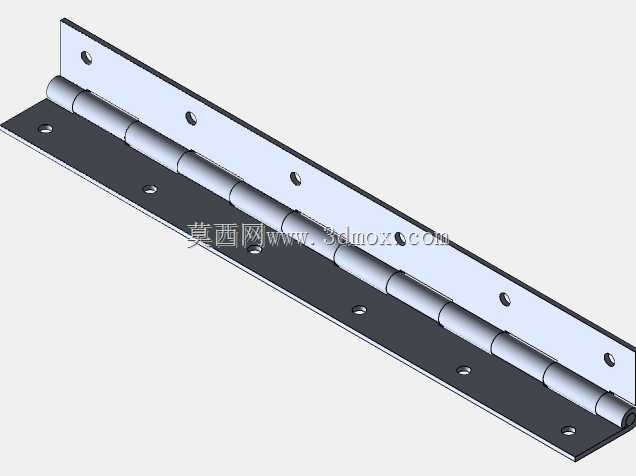

　　这类长排钢琴铰链最早是为军用方舱、特种装备舱门设计的铰接部件，和普通短合页不同，它沿门扇整个侧边布置铰接点，能让门板受力均匀分散，不会出现局部应力集中导致的门板变形或者合页脱落问题，在野外颠簸、温差大的军用使用场景下，可靠性远高于分段布置的普通合页。从结构上看，这款铰链采用双片冷轧钢板冲压成型的页片结构，中间穿通长的铰接销轴，页片上预先冲制了均匀排布的沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出页片表面刮蹭舱门密封胶条或者周边构件，这一点在有密封要求的军用舱体上尤为重要，突出的螺丝头很容易磨破密封胶条，导致舱体漏雨、进尘，破坏内部设备的存储环境。

　　设计这类长铰链的时候，首先要确定的是页片的展开宽度和总长度，总长度需要匹配舱门的侧边安装尺寸，通常会比门扇侧边长度短10到15毫米，预留两端的安装调整间隙，避免铰链过长和门框上下边框发生干涉。页片的厚度要根据门扇的重量来选，这款军用规格的铰链页片厚度比民用家具用的钢琴铰链厚30%左右，铰接销轴的直径也更大，能承受更重的钢制门扇荷载，同时在频繁开合的情况下不会出现销轴弯曲、页片变形的问题。页片上的安装孔间距不是随便定的，要避开门框内部的加强筋位置，同时保证每间隔100到120毫米就有一个固定点，让页片和门框、门扇完全贴合，不会因为固定点间距太大导致页片翘曲，开合的时候出现卡滞。

　　铰接部位的卷圆结构是整个铰链的设计核心，卷圆的内径要比销轴直径大0.1到0.15毫米，间隙太小的话，在低温环境下金属收缩，加上沙尘进入缝隙，很容易出现铰链转动卡涩，甚至完全冻住打不开的情况；间隙太大的话，门扇会出现下垂晃动，关闭的时候锁扣对位不准，影响舱门的锁紧和密封。卷圆的合缝处要做去毛刺处理，避免开合的时候两个页片的卷圆端面互相刮蹭，增大转动阻力，长期使用还会磨出金属碎屑，进入铰接缝隙加剧磨损。

　　在实际应用中，这类长铰链除了军用方舱，还会用在特种车辆的设备舱门、工业设备的大型检修门、高密度机柜的整扇门板上，这些场景都要求铰链开合顺畅、承重能力强、长期使用不松动。安装的时候要先把两个页片分别固定在门扇和门框上，先拧上两端的螺丝调整对位，确认门扇开合没有卡滞之后，再依次拧紧中间的所有固定螺丝，不能先把一侧页片完全拧紧再装另一侧，不然很容易出现页片错位，导致整根铰链转动不顺。和分段安装多个短合页相比，这种通长的钢琴铰链安装时不需要反复调整多个合页的同轴度，只要保证铰链本身的直线度，安装后整扇门的转动同轴度就有保障，能大幅减少现场安装的调整工作量，同时整排铰接点均匀受力，单个固定点的受力更小，在长期振动的车载、机载环境下，螺丝不容易松动，门扇也不会因为局部受力过大出现变形。

　　设计三维模型的时候，要重点还原卷圆部位的配合间隙、沉头孔的深度和角度，还有页片的折弯圆角，这些细节直接影响后续生产出来的铰链能不能正常装配使用。沉头孔的角度要匹配常用的沉头螺丝角度，深度要保证螺丝拧紧后表面低于页片平面0.2毫米左右，既不会突出刮蹭构件，也不会因为沉头太深导致页片局部强度不足。页片的折弯处要做合理的圆角处理，避免应力集中，在反复承受门扇荷载的时候出现折弯处断裂的问题。另外，销轴两端要做铆边处理的结构预留，防止销轴在使用过程中从卷圆里滑出，这也是军用规格铰链和民用产品的区别，民用产品很多只在销轴一端做铆接，另一端容易因为振动脱出，军用规格要求两端都做可靠的限位，保证在强振动冲击下铰链不会散架。
