工业用蓝色塑料周转物流箱结构设计

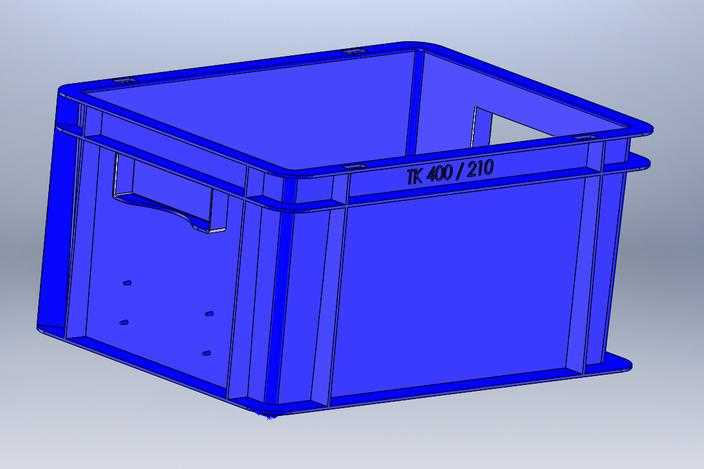

本作品为工业仓储物流场景使用的塑料周转箱三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程中严格遵循注塑类仓储容器的行业设计规范，兼顾结构强度与生产工艺可行性。模型整体采用规整的长方体敞口结构，侧壁设置外凸式一体成型把手，便于人工搬运时抓握施力，把手位置做了圆弧过渡处理，避免使用过程中出现应力集中导致的开裂问题。箱体侧壁设计有多道纵向加强筋结构，从箱口上沿一直延伸至底部支撑边，有效提升箱体堆叠时的抗形变能力，即使满载物料堆垛多层也不会出现侧壁鼓胀变形的情况。箱口边缘做了双层加厚翻边设计，既可以提升箱体整体的抗冲击性能，也能和同规格箱体的底部支撑结构精准契合，保障堆垛时的稳定性，防止滑落。箱体正面预留了标识刻印区域，可标注型号规格参数，本款模型标注的TK400/210为对应箱体的尺寸规格参数。底部采用全包式支撑边设计，增大与接触面的受力面积，同时底部设置有对应定位结构，可与标准物流托盘、自动化输送线的定位结构匹配，适配自动化仓储流转需求。材质方面模拟高密度聚乙烯HDPE材质特性，渲染时采用半通透的蓝色塑料质感，还原工业周转箱常用的配色效果，表面做细微的磨砂质感处理，避免渲染效果过于塑料化失真。建模过程中对箱体的壁厚做了均匀化处理，所有转角位置均设置了符合注塑工艺要求的圆角，避免出现尖角导致的注塑应力集中问题，同时预留了合理的拔模斜度，保障模型可直接用于后续的模具设计开模生产。箱体侧面预留了镂空观察位，可无需开箱直接观察内部物料的存储情况，提升物流盘点的效率。整体结构设计兼顾了人工搬运、堆垛存储、自动化线流转等多场景的使用需求，结构简洁实用，无冗余设计，符合工业物流容器的设计逻辑。
