小型螺旋式手动顶升起重工具结构设计

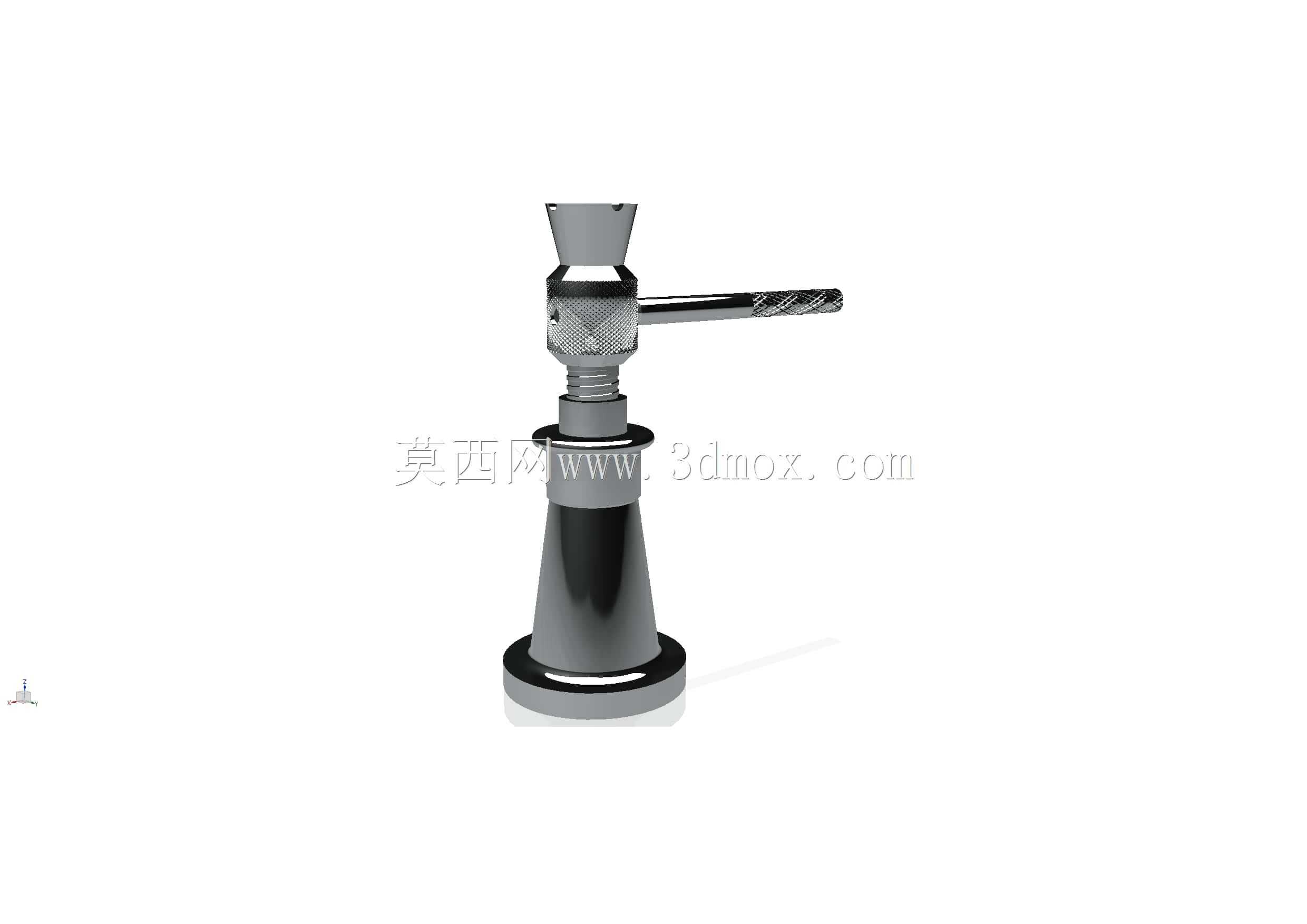

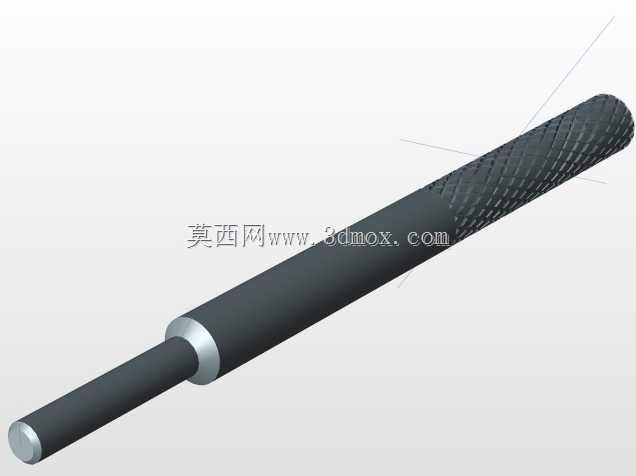

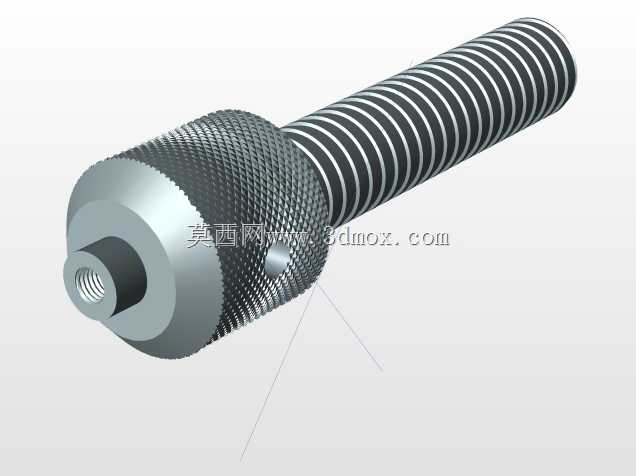

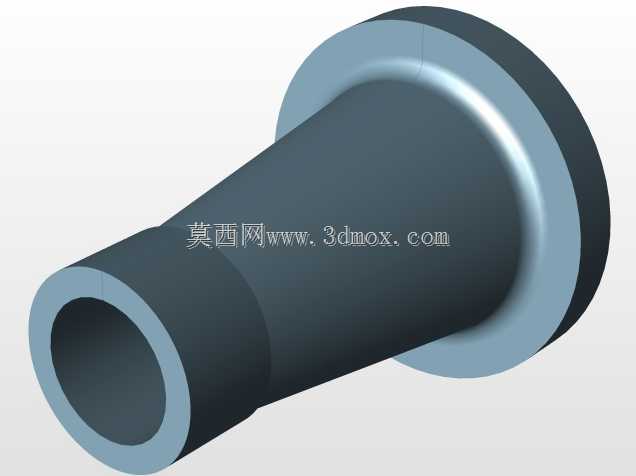

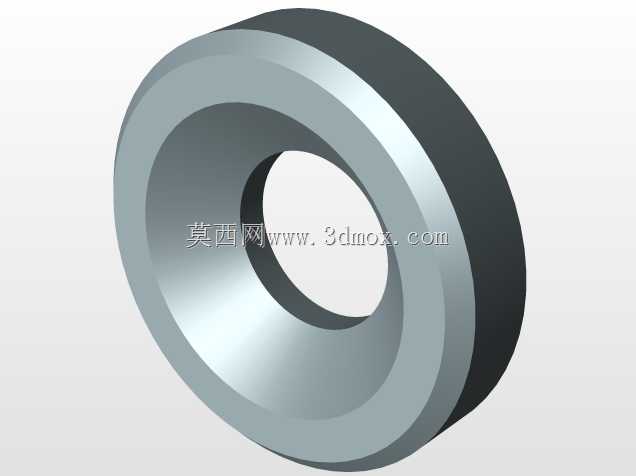

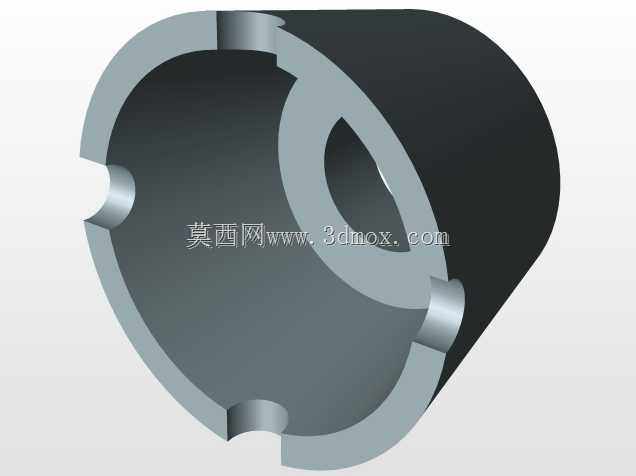

这款螺旋顶升工具主要面向小型设备检修、轻型构件安装、工位调平类作业场景，在机加工工位工件微调、小型机电设备拆装支撑、家装作业重型家具抬升、户外轻型设备临时固定等场景中都能发挥稳定作用，相较于液压类顶升工具，它不存在密封件老化漏液的问题，长期静置支撑也不会出现缓慢回落的风险，适合需要长时间保持顶升高度的作业需求。从功能特性来看，它依靠螺旋副的自锁特性实现承重锁止，无需额外加装锁止机构就能保证承重状态下的位置稳定性，横向布置的操作摇臂符合人体工学设计，转动时施力顺畅，摇臂表面做了防滑纹理处理，手上沾有少量油污时也能稳定施力不会打滑，顶部的承托头做了内凹锥面设计，接触被支撑物件时可以自动找正，避免支撑过程中出现物件滑脱的问题，底部的加宽底座增大了与支撑面的接触面积，在不平整的地面上也能分散压强，防止承重时底座下陷倾斜。设计思路上整体遵循紧凑轻量化的原则，整体结构没有冗余部件，核心传动部分采用梯形螺纹传动副，既保证了传动过程中的顺滑度，又能依靠螺纹的升角小于摩擦角的特性实现可靠自锁，避免承重时摇臂反转引发安全隐患；主体的锥形支撑外壳既承担了结构承重的作用，又通过锥面造型提升了整体的抗侧向力能力，即使顶升过程中受到轻微的横向偏移力，也不会出现结构弯折的问题；摇臂与螺杆的连接部位做了防滑滚花处理，增大转动时的摩擦力，降低操作时的施力难度。外形尺寸方面整体采用立式紧凑布局，底座直径控制在较小范围内，能够伸入狭窄的设备底部间隙完成顶升作业，整体收拢后的高度适配多数常见设备的底部预留间隙，最大顶升行程覆盖日常轻型作业的顶升高度需求，安装使用时不需要额外的固定结构，直接将底座放置在平整坚实的支撑面上，调整承托头对准被支撑物件的受力位置，转动摇臂即可完成顶升操作，作业过程中不需要额外的辅助配件，单人即可独立完成全部操作，整体结构简单可靠，日常维护只需要定期在螺纹副部位添加润滑脂，就能保证长期顺畅使用，不会出现复杂的故障问题，适合作为常备的轻型起重支撑工具配置在维修工位、安装班组、日常运维的工具储备中。
