蜗轮蜗杆手摇式高度调节工作台

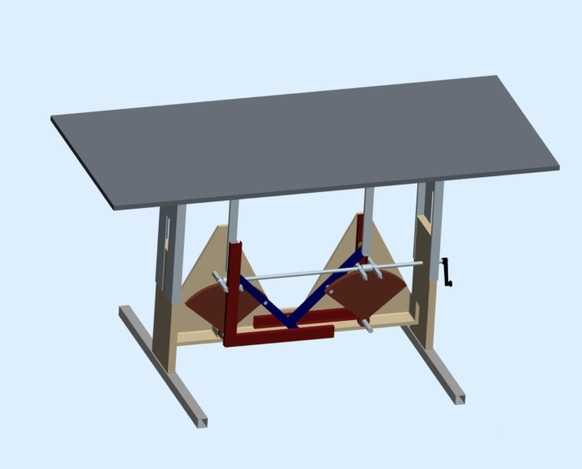

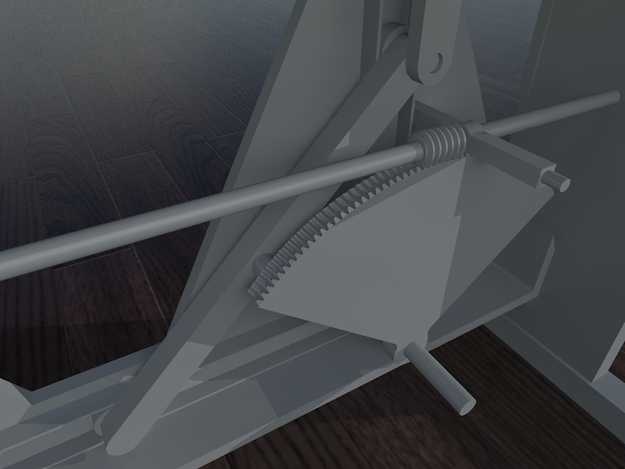

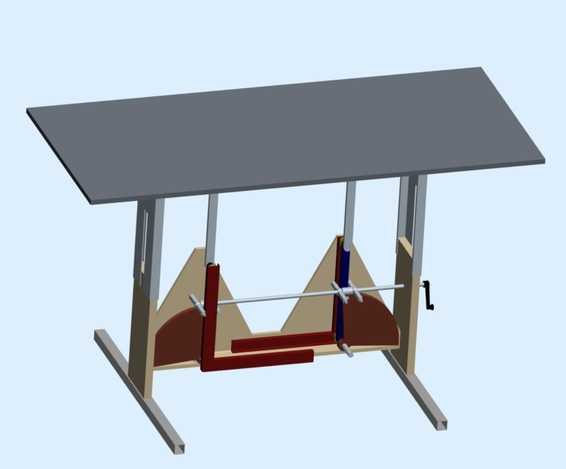

本作品为手摇驱动的高度调整工作台三维模型，整体采用三维参数化建模方式完成全零件建模与总装配合，通过渲染呈现出清晰的结构效果，各部件材质区分明确：桌面采用哑光深灰色硬质板材材质，支撑框架与底部支脚采用哑光金属钢材材质，内部传动的三角支撑座采用浅棕色工程硬质材质，手摇柄采用黑色防滑塑胶搭配金属杆材质，视觉上可清晰区分不同功能部件。模型结构设计围绕400毫米行程的高度调节需求展开，采用对称式双组蜗轮蜗杆传动布局，两侧的三角支撑构件作为升降承载核心，通过横向贯穿的传动杆连接两侧传动组，仅需单侧手摇柄输入动力即可实现双侧同步升降，避免单侧受力卡顿的问题。传动参数经过严谨计算匹配：蜗杆模数设置为2毫米，单头蜗杆适配直径30毫米的蜗轮，齿轮传动比经过匹配优化，手摇柄每转动53圈可实现桌面7.5毫米的升降位移，转动2圈手柄即可完成15毫米的高度调整，全程可实现400毫米的总升降行程，满足不同使用场景的高度需求。设计过程中对结构进行了迭代优化，初始版本预留了电机安装的隐藏位，后续迭代版本补充了完整的齿轮啮合结构与标准蜗杆结构，同时对受力情况做了核算：单根支撑杆可承载250公斤重量，双侧摇杆总承载可达500公斤，蜗轮副传动效率按0.8核算，手摇输入力仅需3公斤即可驱动升降，同时对曲柄长度做了优化，从蜗杆中心到手柄的长度设置为150毫米，核算后操作力仅需0.5公斤，大幅降低操作时的摩擦损耗与发力负担。模型完整还原了各部件的装配关系，包括底部的横向稳定支脚、支撑立柱的滑动导向结构、三角支撑的铰接点位、蜗轮蜗杆的啮合间隙、手摇柄的防脱结构，所有配合关系均符合实际机械装配的公差要求，可直接用于结构验证、教学演示或加工参考。
