米17机载GAU17加特林机枪挂载结构设计

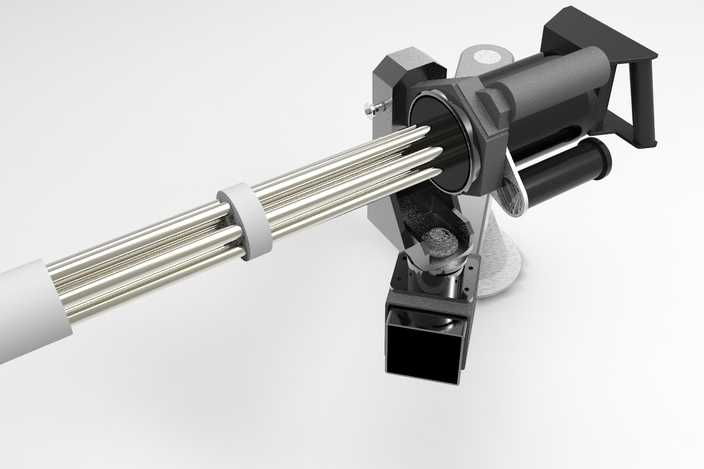

本作品围绕米17直升机平台适配GAU17（即M134型）加特林机枪的挂载需求开展三维建模设计，完整还原了机载速射武器的挂载适配结构与枪械本体特征。建模过程中首先梳理机载武器挂载的核心约束：既要保证机枪射击时的结构稳定性，抵消高射速带来的持续后坐力与振动，又要适配米17直升机的舱门挂载点位，兼顾射界调整的灵活性与机载平台的安装兼容性。建模阶段对加特林机枪的多管旋转枪管组件做了精细化还原，六根平行枪管通过定位箍实现同轴固定，枪管表面做金属镀铬材质的渲染处理，还原真实枪械枪管的金属冷质感与高光反射特性，枪管的旋转衔接结构、供弹接口位置都按照实物比例做了等比例复刻。挂载基座部分采用高强度合金材质的视觉表现，通过哑光黑与金属灰的材质分层，区分基座的承重结构、旋转调节机构与握持操作组件：其中旋转俯仰机构做了铰接结构的细节刻画，保证结构逻辑上可实现多角度射界调整，后方的握持扶手、操作扳机组件都按照人体操作姿态做了位置适配，兼顾机载射击时的操作便利性。设计过程中重点考量了机载场景的使用特性，整体结构做了轻量化与结构强度的平衡设计，在不影响结构刚性的前提下对挂载基座做了镂空减重处理，避免额外增加机载平台的负载。渲染阶段采用影棚级柔光布光，突出金属枪管的反光层次与结构件的棱角细节，通过浅灰色渐变背景弱化环境干扰，让观者可以清晰识别每一处结构的衔接关系：从枪管组的旋转衔接、供弹机的固定结构，到挂载基座与直升机平台的连接点位，都通过材质明暗与光影层次做了区分，完整呈现机载武器挂载系统的整体设计逻辑，既还原了M134加特林机枪的经典外观特征，也完成了与米17直升机挂载场景的适配设计，清晰展现了机载武器从枪械本体到挂载接口的完整结构关系。
