无刷万向节控制电路板三维结构设计

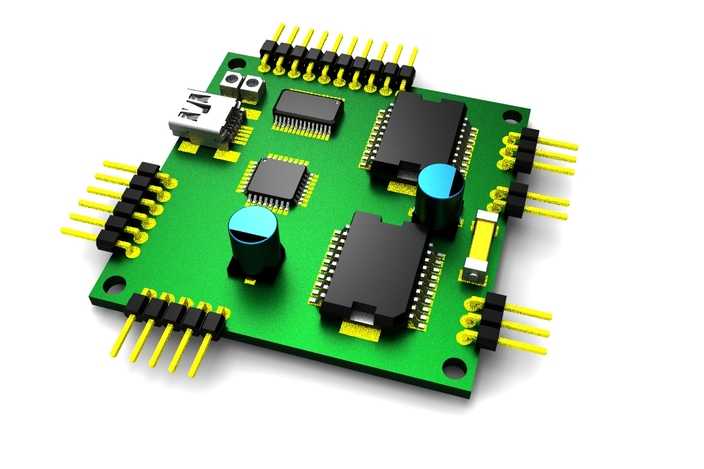

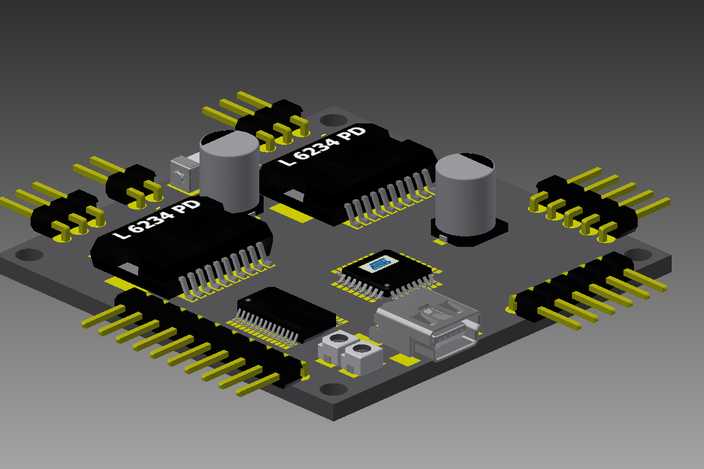

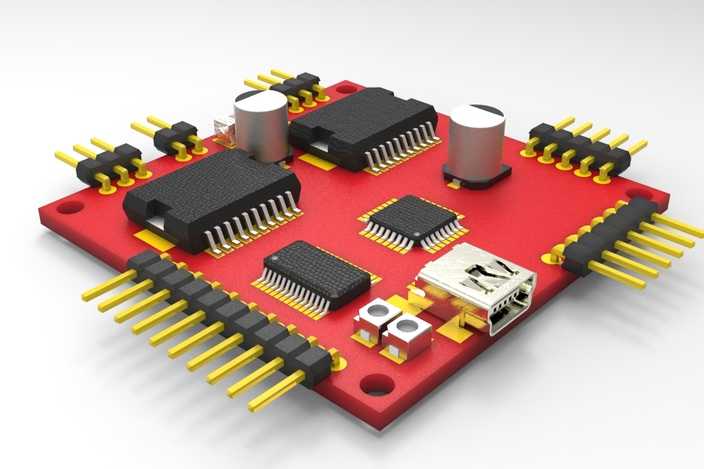

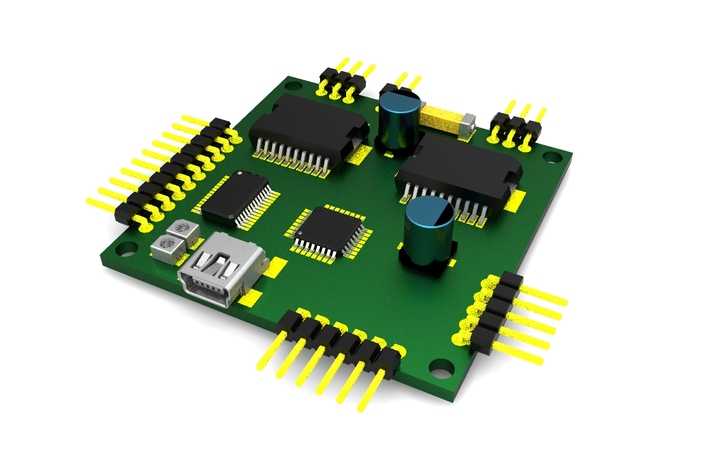

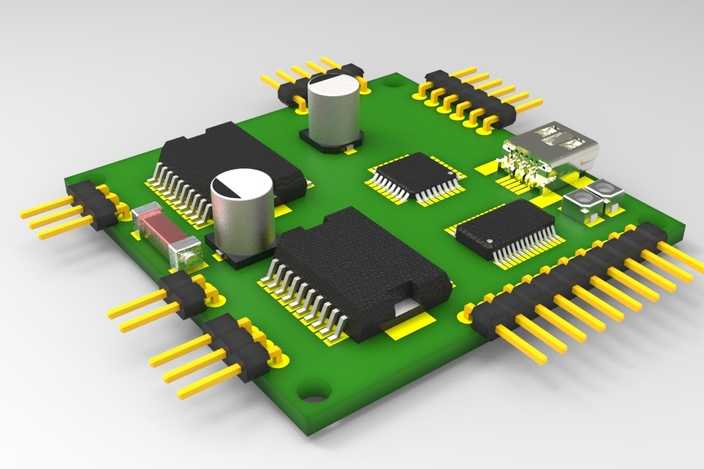

本作品为无刷万向节控制器的三维结构建模成果，整体以50×50规格的方形PCB电路板为核心载体展开设计，建模过程中严格遵循电子硬件布局的工程逻辑，完整还原了板载所有元器件的装配结构与空间位置关系。建模阶段首先完成PCB基板的主体构建，精准还原基板的安装定位孔、边缘倒角等细节结构，基板表面的丝印标识、焊盘区域均按照实物布局进行1:1复刻，确保结构尺寸与实际硬件完全匹配。板载元器件建模覆盖了所有核心功能部件：两枚L6234PD驱动芯片采用SOP封装形态建模，精准还原芯片引脚的排布间距、塑封本体的倒角与标识印刷细节；核心主控芯片采用QFP封装设计，还原了芯片表面的标识区域与引脚细密排布特征；电解电容建模还原了铝制外壳的柱形结构、顶部防爆压痕以及引脚焊接形态；USB接口模块完整还原金属屏蔽壳、内部胶芯与插针结构；排针排母组件精准还原金色插针的排列间距、塑料基座的卡位结构，所有接插件的插拔导向结构均做了细节还原；板载的贴片电阻、电容、LED指示灯、按键开关等小型元器件也均按照实际贴装位置完成建模，未出现布局遗漏。材质与渲染阶段，PCB基板采用哑光深灰的FR4材质表现，焊盘与走线路径做沉金质感处理，芯片塑封本体采用哑光黑塑料材质，金属引脚、电解电容外壳、USB屏蔽壳采用不同粗糙度的金属材质区分，排针插针做亮面镀金质感，通过材质参数的调整区分不同元器件的质感差异，渲染时采用柔和的顶侧光源，清晰呈现板上元器件的高低错落层次，避免阴影遮挡关键结构细节。设计思路上严格遵循无刷万向节控制器的硬件功能布局逻辑，功率驱动芯片靠近板边排针输出区域布置，缩短功率走线长度，主控芯片布置在板卡中心区域，周边预留去耦电容的贴装位置，接口模块布置在板边便于外部接线，所有元器件的排布预留了合理的装配间隙，既符合实际PCB生产的工艺要求，也完整呈现了该控制器的硬件结构特征，可用于硬件结构验证、装配演示、教学展示等场景。
