带余弦决策转换机构的减速机三维设计

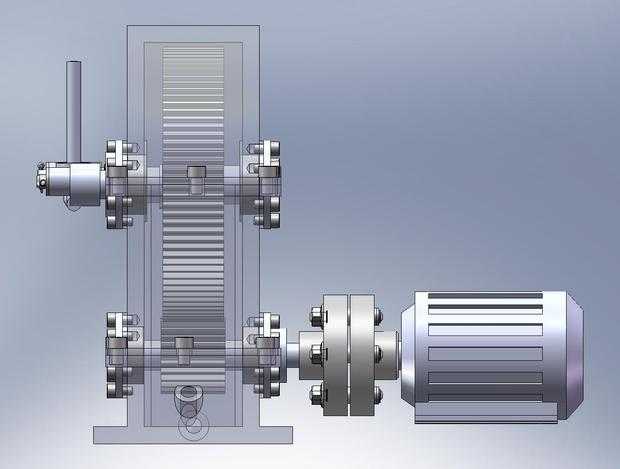

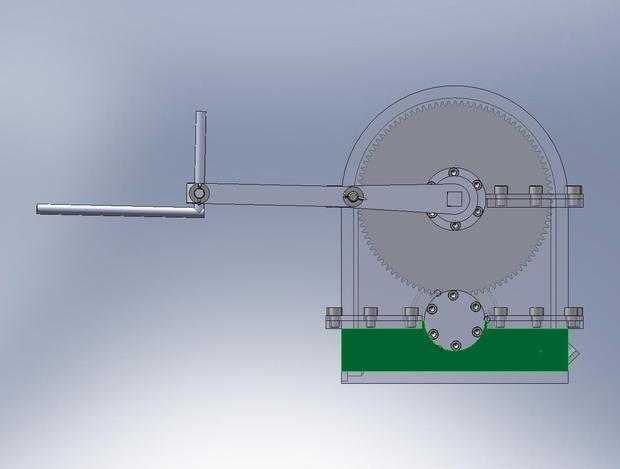

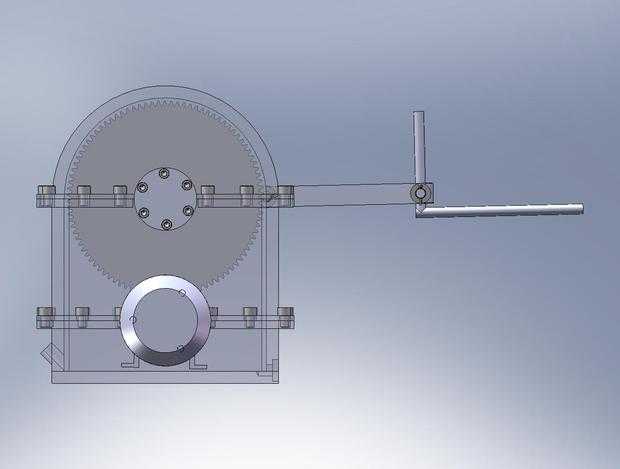

本作品为带圆周-直线运动转换功能的减速机三维建模成果，建模过程严格遵循机械设计规范，先完成整体传动方案的参数化草图绘制，确定各级传动的中心距、传动比、轴系排布位置，再逐步生成各实体零件特征。模型中驱动电机与输入轴采用联轴器刚性连接，输入轴、中间轴、输出轴均通过深沟球轴承支撑在立式箱体的轴承座孔内，各级圆柱齿轮按照标准模数、压力角参数完成齿廓拉伸与阵列，保证轮齿啮合间隙符合装配要求。箱体采用剖分式立式结构，底座预留安装固定孔位，侧壁设置轴承端盖的安装止口，端盖处设计有密封槽结构，可适配毡圈密封防止润滑油渗漏。模型中用于实现圆周运动转线性运动的余弦决策机构，通过输出端的凸轮-从动件配合结构，将输出轴的连续回转运动转化为从动件的规律直线往复运动，建模时对凸轮轮廓曲线按照余弦运动规律进行参数化生成，保证从动件的运动行程、速度变化符合设计预期。渲染阶段对不同零件赋予对应材质：电机外壳赋予铸铁哑光材质，传动轴、齿轮、联轴器赋予调质钢金属质感材质，箱体赋予灰铸铁磨砂材质，轴承滚动体赋予高铬钢亮面材质，密封件赋予橡胶哑光材质，通过环境光、方向光的组合打光，清晰呈现内部传动链的排布关系与外部装配结构。整体装配过程添加了完整的配合约束，轴类零件与轴承内圈、轴承外圈与箱体孔、齿轮与轴的周向固定均通过键连接配合实现，联轴器的两半体通过螺栓连接完成锁紧，所有运动部件均预留合理的装配间隙，可直接用于运动仿真验证，直观展示动力从电机输入后，经过齿轮副减速增扭，最终通过余弦机构输出直线运动的完整传动过程，模型结构完整，细节还原度高，可用于机械原理教学、传动方案验证等场景。
