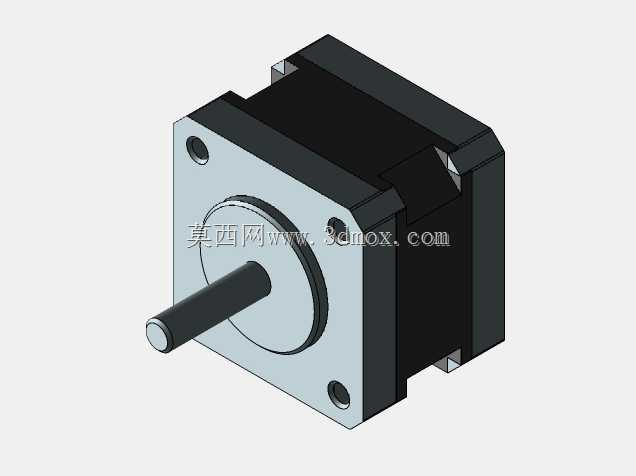

Nema14规格35mm方形两相步进电机结构

这款步进电机是小型自动化传动场景里的核心执行元件，常见于桌面级3D打印机的挤出机构送料驱动、小型桌面数控雕刻机的轴系进给、实验室精密流体计量泵的动力输出、小型光学检测设备的位移台调焦驱动，还有消费级小型机械臂的关节动力单元，这类场景对电机的安装空间占用、低速运行扭矩、步进定位精度都有较高要求，不适合大尺寸电机布设。从实际用途来看，它作为开环控制的执行部件，能够接收脉冲信号转化为固定步距角的角位移输出，搭配对应的步进驱动器可以实现精准的位置控制，不需要额外加装位置反馈编码器就能满足多数低负载精密传动的需求，12V供电0.4A额定电流的参数适配多数小型工控板卡的供电逻辑，不需要额外配置大功率驱动电源，非常适合集成在紧凑空间的小型设备内部。从功能特性来看，这款电机采用两相混合式步进结构，输出轴为单出轴光轴设计，轴端可以通过顶丝联轴器、同步带轮等连接件和负载端传动结构对接，机身的方形安装法兰上预留了四个通孔安装位，能够直接通过螺丝固定在设备的安装立板或者支架上，安装后整体结构稳固，运行时的机身振动被方形法兰的安装面均匀分散，不会因为固定不稳出现步距丢失的问题。在设计思路上，这款电机的整体结构遵循Nema14标准安装尺寸规范，前端盖采用金属切削加工成型，保证安装面的平面度和轴孔的同轴度，定子绕组和转子磁钢的排布经过优化，在35mm见方的机身截面、26mm的机身长度尺寸限制下，尽可能提升低速段的输出扭矩，同时控制机身的整体重量，降低设备运动轴的负载惯量。外形尺寸与安装边界方面，电机整体为35x35x26毫米的方形柱体结构，输出轴从前端盖中心位置伸出，安装法兰的四个安装孔呈正方形排布，孔位间距符合Nema14标准的通用尺寸，安装时只需要在设备安装板上对应位置加工适配的通孔和轴避让孔，就可以直接完成固定，不需要额外制作转接板，能够和同规格的其他品牌Nema14步进电机实现安装尺寸互换，方便设备的后期维护替换。电机的出线端从机身尾部引出，布线时可以顺着机身侧面的走线槽布设，不会额外占用安装空间的径向尺寸，非常适合空间紧凑的小型自动化设备集成使用。
