NEMA14步进电机直角L型安装固定座

　　在小型自动化设备、桌面级运动平台、3D打印机进给轴、点胶机位移模组以及教学实验台的布局中，步进电机往往需要从水平安装面转换到竖直立面输出，或者反过来把电机轴线抬离底板，给联轴器、丝杠、同步轮留出装配空间。这款NEMA14规格步进器安装座正是为这种正交布置而设计，采用L型折弯板结构，一块立面承担电机法兰对接，一块底面承担与设备基板的锁紧，两个平面互为90度，靠折弯一体成型保证垂直度，避免拼接式支架在长期振动下出现错位。

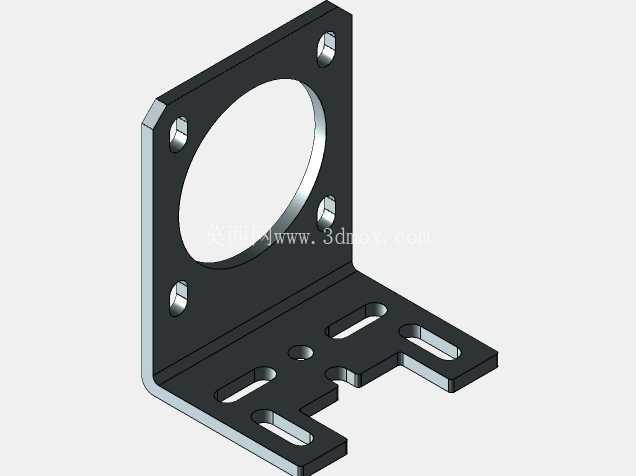

　　立面部分开有一个大直径中心圆孔，孔径与NEMA14电机前端输出轴及轴套凸台相匹配，电机从背面贴装后，输出轴可以直接穿过圆孔伸向工作侧，不会与支架发生干涉。圆孔四周分布四个安装孔，孔位对应NEMA14标准法兰的安装螺孔节圆，工程师在选型时只要确认电机法兰为NEMA14（35mm见方），即可直接对位锁付，不需要二次划线钻孔。立面四个角做了倒角处理，既去除锐边防止划伤线缆和装配人员手指，也降低了折弯应力集中。

　　底板部分的设计更强调现场调节余量。板面上开出多条长圆形腰型槽，槽向沿电机轴线方向以及垂直轴线方向都有布置，装配时电机连同支架可以在底板上沿槽方向小幅滑移，方便调整同步带张紧度、丝杠与电机轴的同轴度，或者补偿机架焊接、型材切割带来的孔位误差。腰型槽端部做了圆弧过渡，避免螺栓拧紧时在槽端产生应力裂纹。底板前端还预留了缺口与小孔，缺口用于避让电机尾部出线或编码器线缆，小孔可作为定位销孔、接地螺钉孔或者传感器触发片的固定点。

　　从安装边界看，支架整体包络尺寸紧凑，立面高度刚好覆盖NEMA14电机法兰边长并留出扳手空间，底板长度在保证腰型槽有效调节行程的前提下尽量缩短，适合安装在铝型材框架内侧、设备底板边角等空间紧张的位置。板厚选择兼顾刚性与轻量化，能够承受步进电机在快速启停、正反转切换时产生的倾覆力矩，不易出现立面后仰、底板翘曲等问题。折弯圆角处材料连续，相比两块板拼焊的方案，不存在焊缝开裂、热变形导致垂直度超差的隐患。

　　在实际工程使用中，这类支架常见于同步带传动直线模组的电机端固定，电机水平贴在立面上，输出轴穿过圆孔带动主动同步轮；也用于丝杠传动机构中把电机架高，让联轴器位于支架前方，方便拆装维护。底面腰型槽让张紧调节无需在机架上重新钻孔，立面标准化孔位则让不同品牌的NEMA14步进电机具备互换性，对做标准化模组的设计者来说，可以把该支架作为通用件纳入零件库，整机BOM管理和售后备件替换都更方便。建模时需要重点保证折弯内R角、腰型槽宽度与所选螺栓规格匹配、中心孔与法兰孔的位置度，这些细节直接决定实物能否一次装配合格。
