车床尾座总成机械结构三维设计

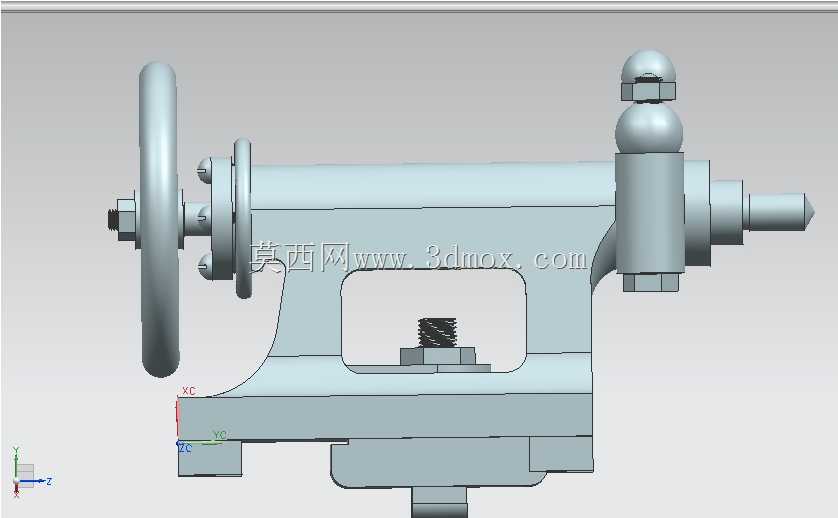

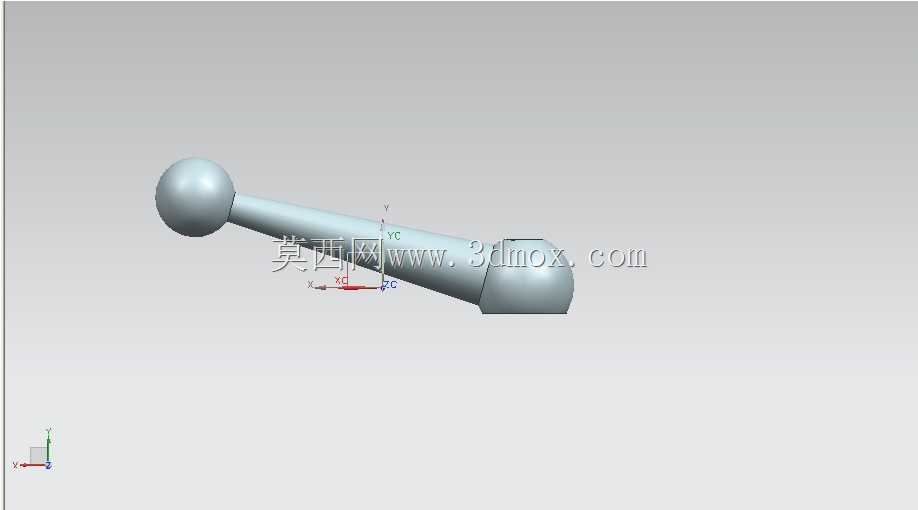

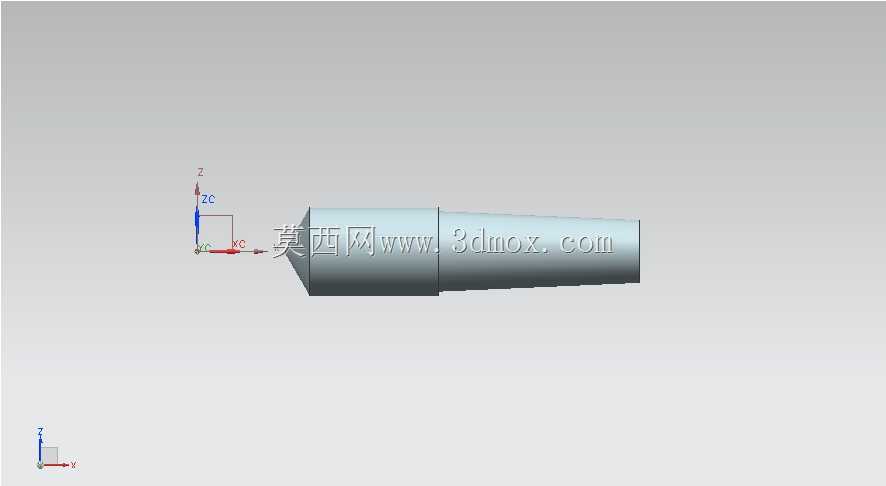

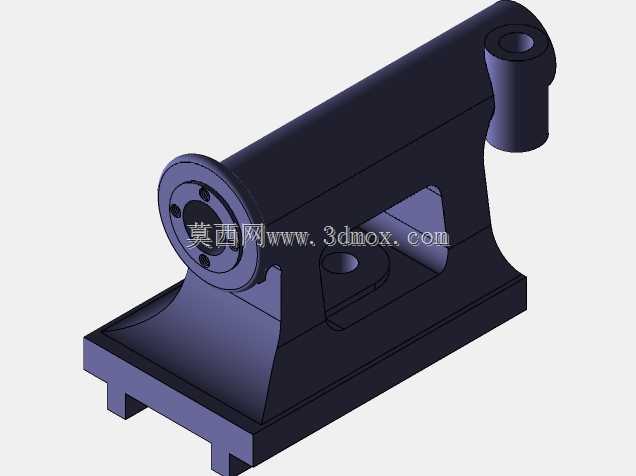

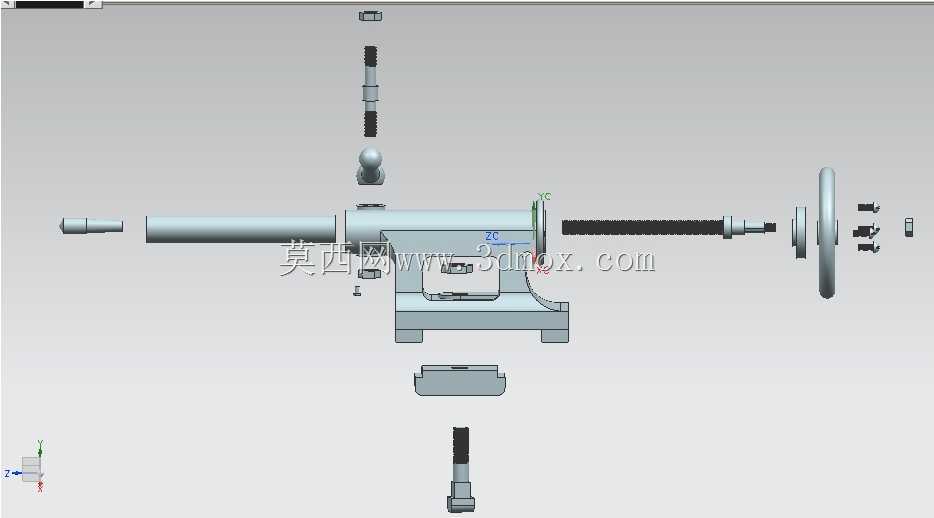

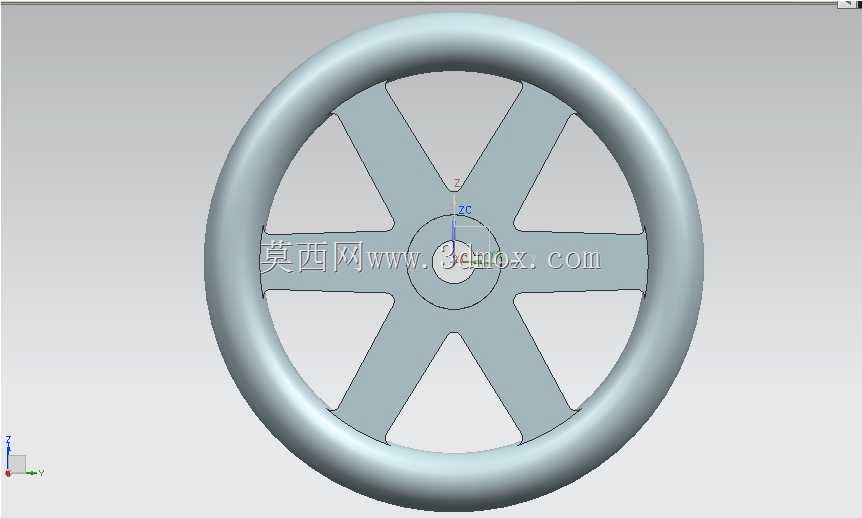

该尾座总成是普通卧式车床、小型数控车床的核心配套功能部件，主要应用于金属切削加工场景中，承担轴类、盘类零件装夹时的顶尖顶持、轴向定位功能，也可搭配钻头、铰刀等孔加工刀具完成工件内孔的钻、扩、铰加工工序，是保障长轴类零件加工同轴度、降低切削振动的关键结构。在实际生产场景中，尾座总成可沿床身导轨做水平滑移，适配不同长度规格的工件装夹需求，当工件装夹到位后，可通过底部的锁紧机构将尾座本体固定在床身指定位置，避免加工过程中出现位移偏移。从功能特性来看，该尾座集成了手轮驱动的套筒进给机构、双球头手柄控制的套筒锁紧机构、底座夹紧调节机构三大核心功能模块：转动侧方手轮可通过内部丝杠副带动套筒做轴向伸缩，实现顶尖的进退动作，进给过程平稳无卡滞，进给行程可满足常规长度工件的顶持需求；顶部的两组球头手柄分别对应套筒锁紧与位置微调功能，当套筒进给至合适顶持位置后，扳动锁紧手柄即可通过内部夹紧块锁死套筒位置，避免切削过程中套筒出现轴向窜动，保障加工精度；底座位置设置的调节螺栓可实现尾座中心高的微量调整，用于抵消长期使用后的导轨磨损误差，也可适配小锥度工件的车削加工需求。在设计思路上，该结构采用经典的分体式铸造本体设计，主体壳体采用箱型镂空结构，在保障整体结构刚性的前提下有效降低了部件自重，内部的丝杠螺母副采用居中布置形式，保障进给过程的受力均匀，手轮与丝杠的连接位置设置有推力轴承，可承受顶持工件时的轴向反作用力，延长部件使用寿命。从安装边界来看，该尾座总成的底座底面为与车床床身导轨匹配的导向面，安装时可直接卡入床身导轨实现快速定位，整体安装宽度适配常规中小型车床的导轨间距，套筒的中心高与对应车床主轴中心高保持一致，安装后无需大幅调整即可实现与主轴的同轴度匹配，套筒内孔采用标准莫氏锥度设计，可通用标准顶尖、钻夹头等常用机床附件，具备极强的配件互换性，日常维护时仅需定期对丝杠、导轨配合面加注润滑脂即可保障长期稳定运行。
