插齿加工用刀头总成机械结构设计

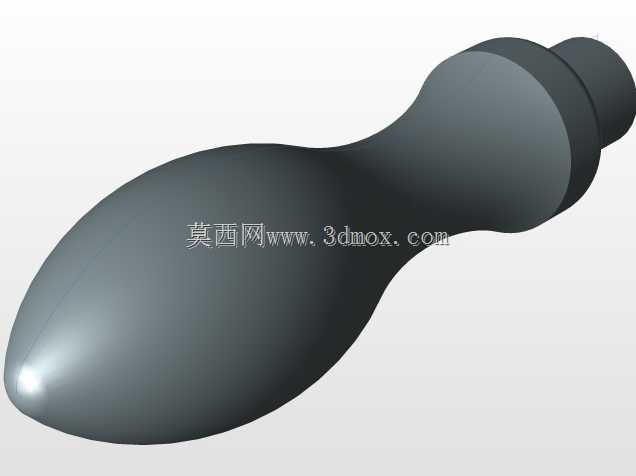

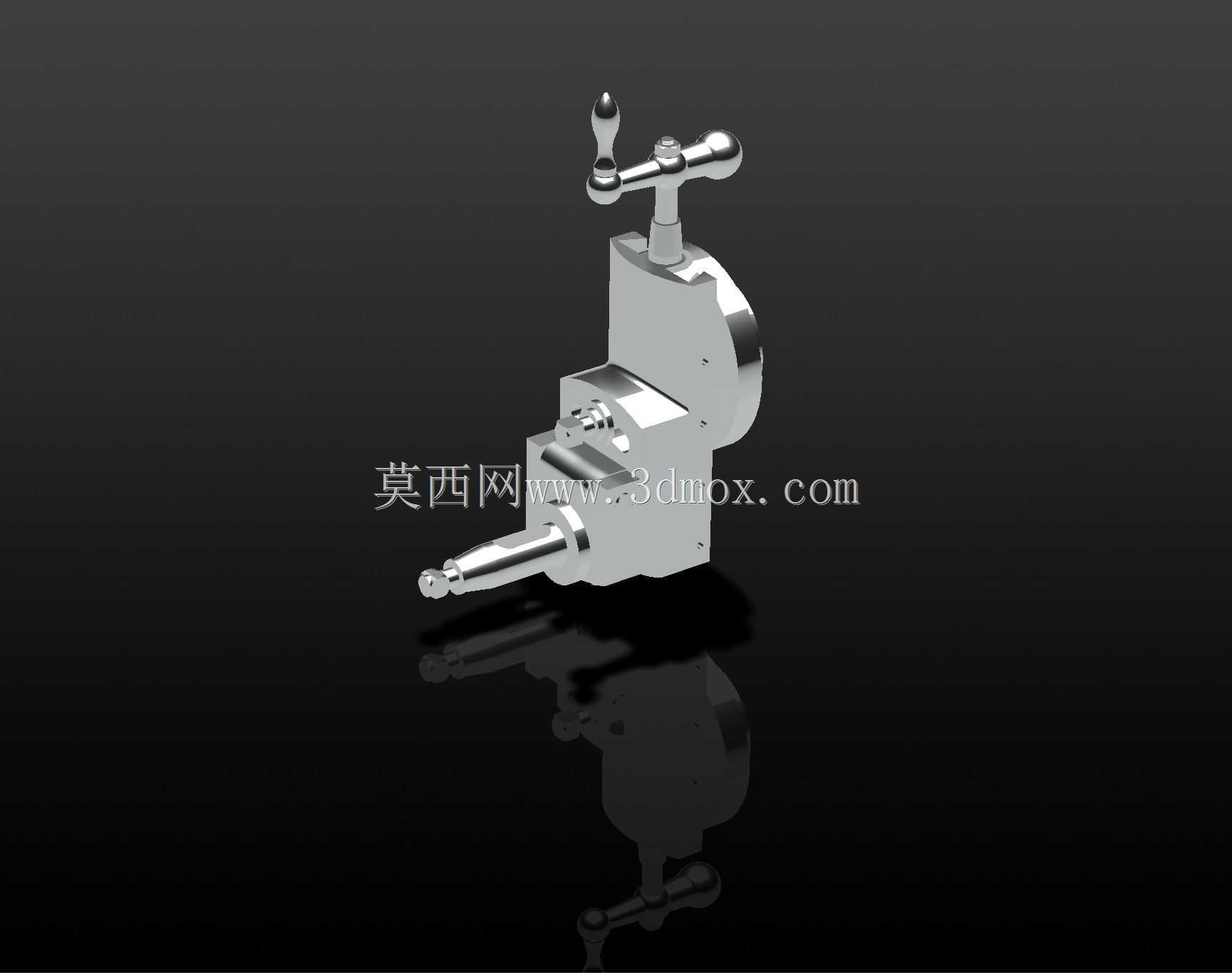

该插齿刀头总成是齿轮加工机床核心执行功能部件，主要配套应用于立式插齿机加工工位，承担直齿圆柱齿轮、斜齿圆柱齿轮及部分特殊齿形零件的插削成型作业，在汽车变速箱齿轮生产、工程机械减速器齿件加工、通用机械传动齿轮批量制造场景中作为直接接触工件的切削执行单元，其结构精度直接决定被加工齿轮的齿形公差、齿向精度与表面加工质量。从实际作业用途来看，该总成可完成主切削往复运动、周向进给分齿运动、径向进给切入运动的复合动作传递，刀头安装位可适配不同模数的插齿刀具，通过顶部操作手柄可实现手动微调对刀、行程限位锁定等操作，侧部伸出的主轴连接端可与机床主轴箱的传动输出轴精准对接，将主轴的旋转动力、往复直线动力同步传递至切削刀具端，保证切削过程中刀具与工件的分齿传动比严格匹配，避免出现乱齿、齿形超差等加工缺陷。在功能特性设计上，该总成采用一体式箱体承载结构，将内部传动齿轮副、滑动导向轴套、进给调节机构全部集成在封闭箱型壳体内，既可以隔绝加工过程中飞溅的切削液与金属切屑进入传动副造成磨损，又能提升整体结构刚性，降低高速往复切削过程中的结构振动；顶部的双柄操作机构分别对应行程锁紧与角度微调功能，操作人员在换装刀具、首件对刀时可直接手动操作，无需额外拆装部件即可完成调试；前端刀具安装轴采用锥面定位结构，可保证刀具装夹后的径向跳动控制在极小范围内，同时快拆式锁紧结构可缩短刀具换装的辅助作业时间。从设计思路层面，该结构优先保障传动链路的短程化设计，动力从输入端到刀具输出端的传动级数经过优化，减少了多级传动带来的回程间隙，提升分齿运动的传动精度；壳体外形采用圆弧过渡与平面安装面结合的设计，既减少了铸造加工的工艺难度，又能保证总成在机床滑枕上的安装贴合度，安装面预留的多个螺栓孔可适配不同规格插齿机的安装接口，具备一定的通用适配性。在外形尺寸与安装边界上，该总成整体沿主轴轴向的伸出长度经过紧凑化设计，可适配加工行程范围内不同直径的齿轮工件，不会与工件夹具、机床工作台产生运动干涉；侧部的连接法兰直径、安装孔位间距均符合通用插齿机的接口尺寸标准，安装时无需额外制作过渡转接板即可完成装配，底部与滑枕贴合的安装面平面度满足精密安装要求，可保证总成装配后与工作台的垂直度公差符合齿轮精加工的精度要求，整体结构在满足刚性与精度要求的前提下，尽可能压缩了非功能区域的体积，减少了总成自身重量对滑枕往复运动的负载影响。
