铣床尾座可调支撑锁紧机构三维结构

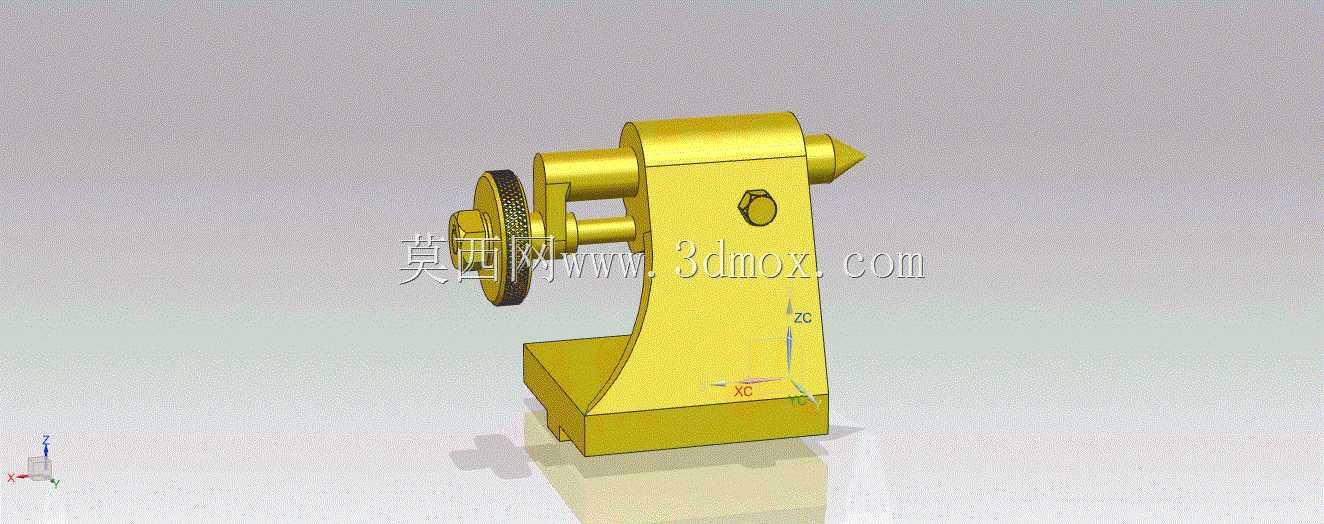

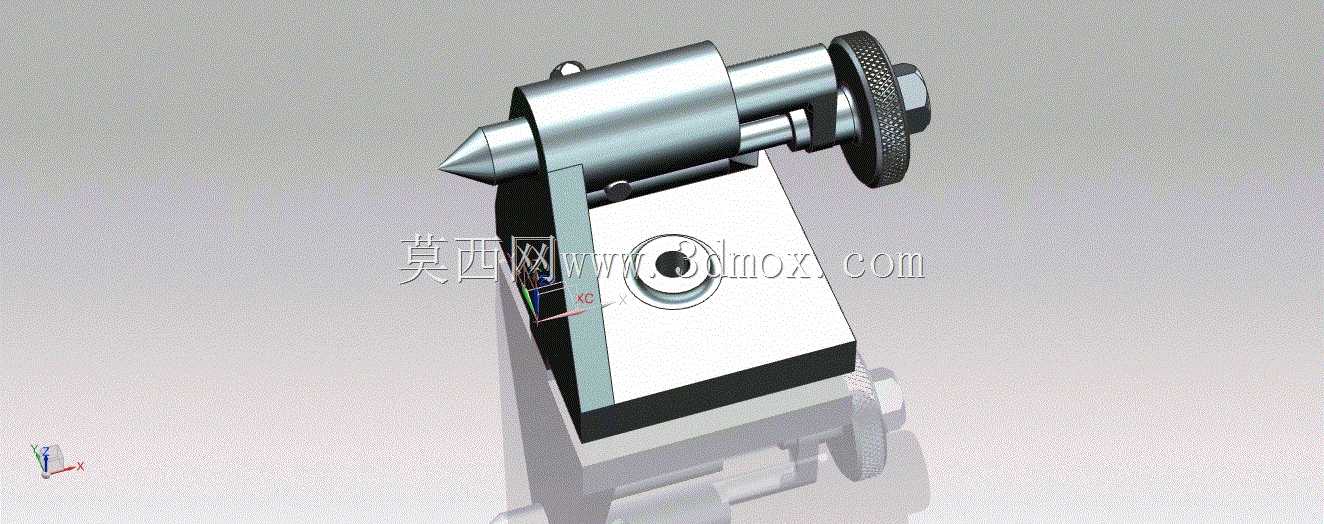

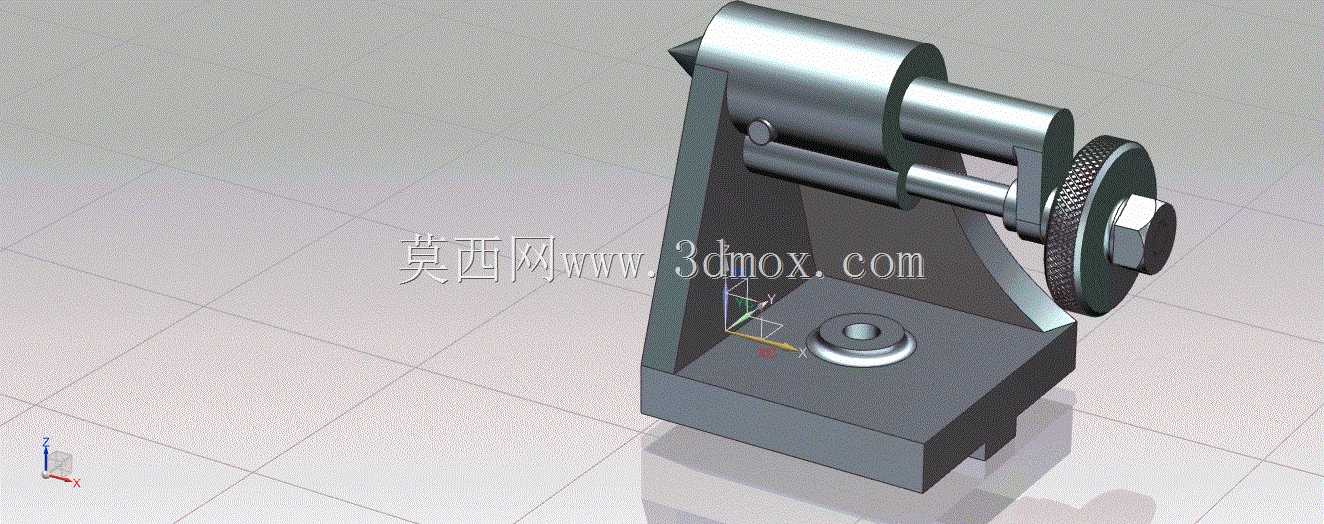

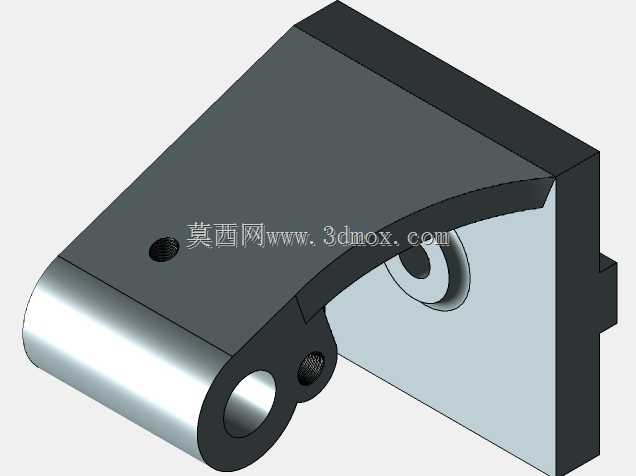

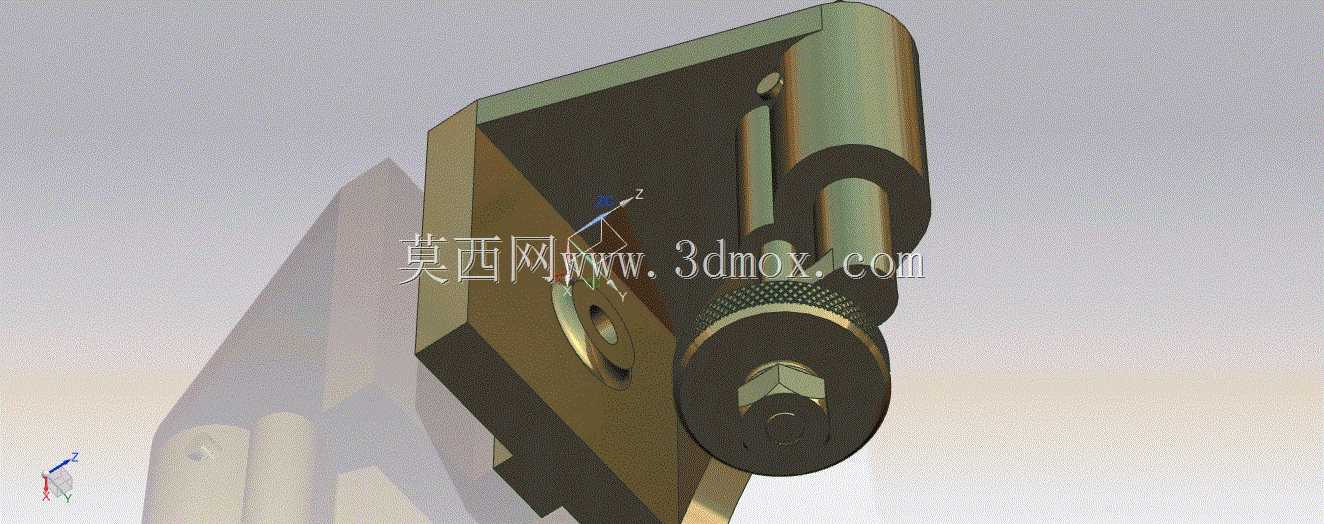

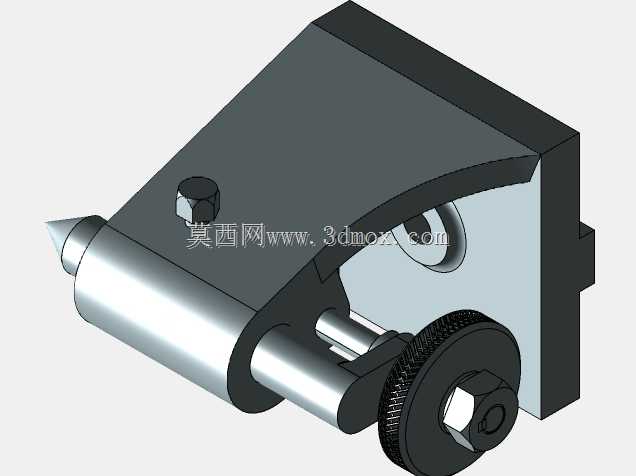

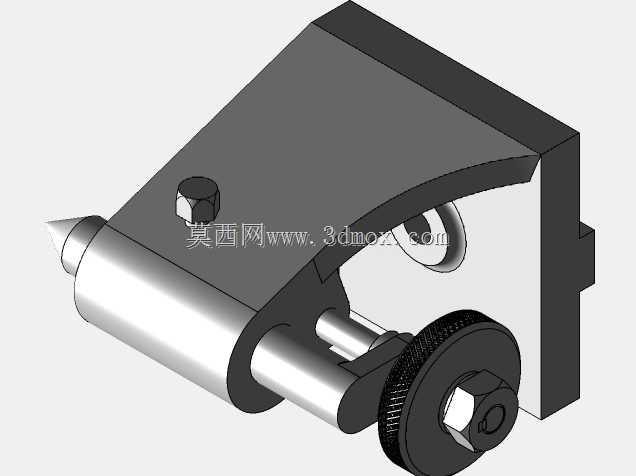

在金属切削加工的铣削作业场景中，带旋转轴类特征的工件加工始终存在装夹定位的核心痛点，这类工件需要沿轴向完成稳定支撑，同时要兼顾加工过程中的同轴度调整需求，铣床尾座正是为解决这一加工需求设计的核心配套工装部件。该部件主要搭配分度头使用，二者分别布置在铣床工作台的两端，共同构成轴类、套类以及带等分槽、螺旋槽特征工件的装夹支撑体系，当工件需要完成键槽铣削、等分平面加工、螺旋面铣削等工序时，尾座可提供可靠的轴向顶紧支撑，抵消铣削过程中刀具接触工件产生的径向切削力与轴向窜动力，避免工件在加工过程中出现振颤、位移，保障加工尺寸精度与表面粗糙度达标。从功能特性来看，这款尾座集成了可调中心与快速锁紧两大核心功能，操作人员转动侧部的滚花手轮时，内部的丝杆传动结构会带动顶针沿轴向做直线进给运动，既可以根据工件的实际长度调整顶紧行程，适配不同轴向尺寸的工件装夹需求，也能在顶针接触工件中心孔后施加合适的顶紧力，完成工件的轴向锁紧；顶针的中心高度可根据配套分度头的中心高做对应微调，确保二者轴线重合，避免工件装夹后出现弯曲变形，保障加工过程中工件旋转的同轴度。在设计思路上，这款尾座采用了L型一体式基座结构，底部为平整的安装基面，开设的定位槽可与铣床工作台上的T型槽配合，通过T型螺栓完成尾座在工作台任意轴向位置的固定，基座上部的支撑臂采用加厚的立板结构，可承受较大的切削载荷而不发生形变；手轮外侧设计的滚花纹理可增大操作时的摩擦力，即使操作人员手上沾有切削液也能顺畅转动手轮完成调整，顶针端部采用标准的莫氏锥度设计，可根据加工需求更换不同规格的顶针，适配不同中心孔尺寸的工件。从安装边界来看，该尾座的基座底面为全平面接触结构，安装时需保证工作台面无切屑、无磕碰凸起，避免安装后尾座出现倾斜导致顶针轴线偏移；尾座的横向宽度适配常规铣床工作台的T型槽间距，轴向移动行程可覆盖常见长度轴类工件的装夹范围，顶针的最大伸出长度可满足常规加工场景下的顶紧行程需求，整体结构紧凑，不会占用过多工作台操作空间，也不会在加工过程中与铣刀杆、分度头的旋转部件发生运动干涉。
