赛车专用液压制动总泵结构设计

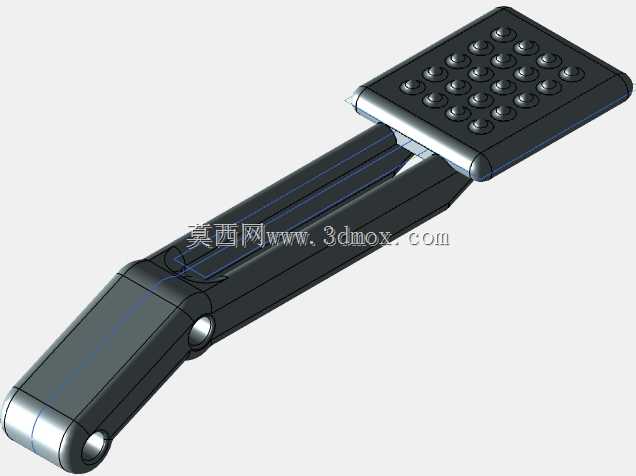

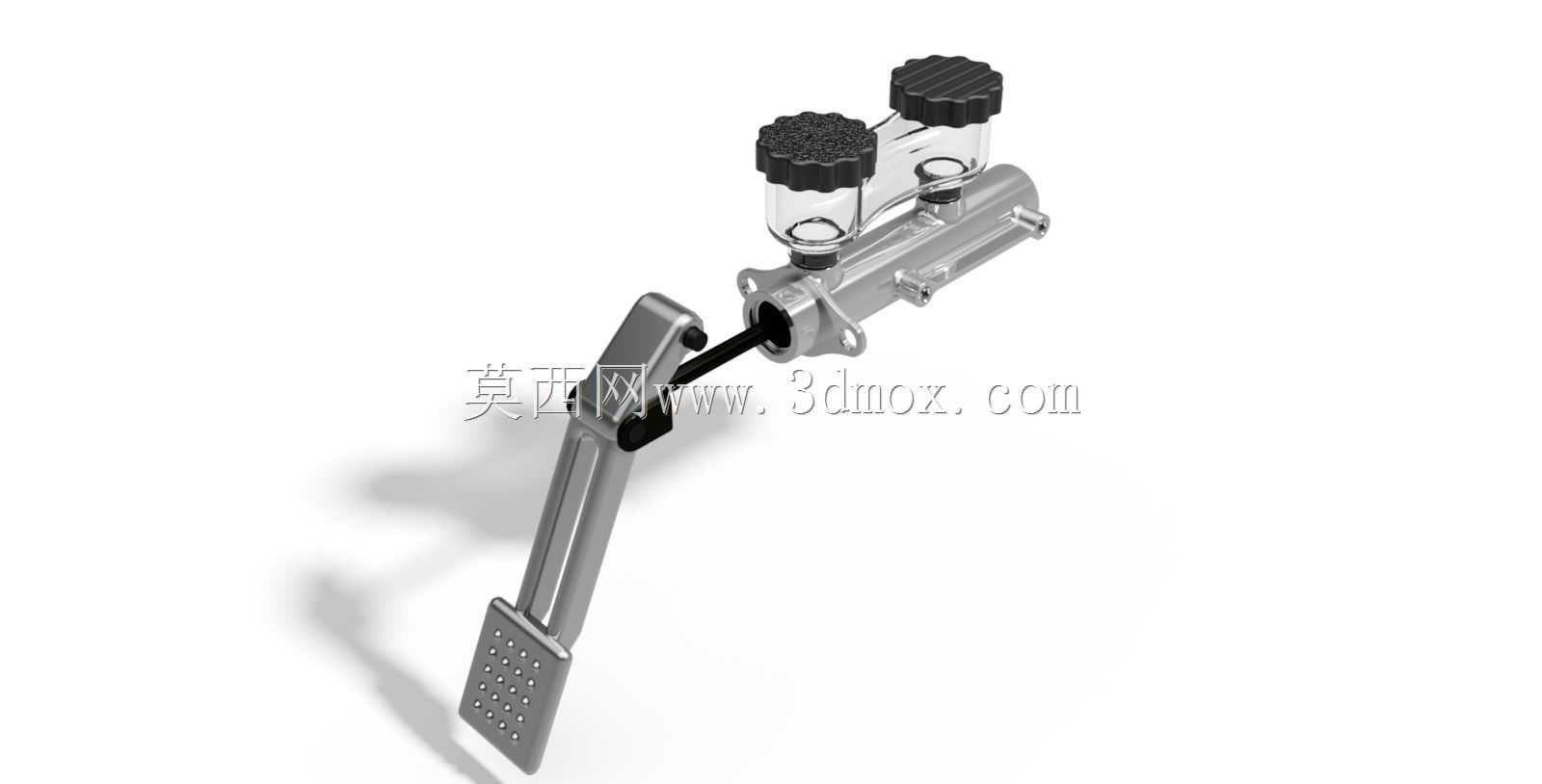

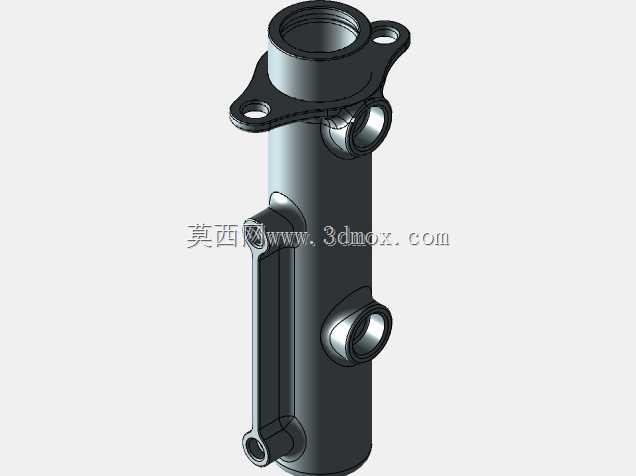

该液压制动总泵专为竞技类赛车的制动系统打造，核心应用场景为场地耐力赛事的赛车底盘制动回路，是整套液压制动系统的压力输出核心部件，承担着将驾驶员踩踏踏板的机械力转化为液压管路压力的核心作用，直接决定赛车制动响应的灵敏度与制动力输出的线性度，适配壳牌欧洲生态马拉松挑战赛这类对车辆轻量化、制动效率有严苛要求的赛事场景。在实际赛事使用中，该总泵通过双储液腔的独立结构设计，分别对应前后两套独立制动回路，可在单回路出现泄漏故障时保留另一回路的制动能力，大幅提升赛事过程中的行驶安全性，避免单一管路失效导致整车制动能力完全丧失的风险。从功能特性来看，该总泵采用串联式双活塞结构，踏板端的杠杆传动比经过反复调校，可让驾驶员通过踏板获得清晰的制动力反馈，脚感线性无虚位，储液腔采用透明可视化壳体设计，能够在赛事整备阶段快速观察制动液液位状态，减少赛前检查的操作流程，顶部的旋紧式密封盖带有防滑纹理，可在车辆高速行驶产生剧烈振动时保持密封可靠，避免制动液溢出或外界杂质进入管路。设计思路上，整体结构优先兼顾轻量化与结构强度，泵体采用一体化金属切削成型结构，减少多余的连接部件，在保证泵体能承受15MPa以上制动管路压力的前提下，尽可能削减非受力区域的材料厚度，踏板臂采用等强度梁结构设计，踩踏端的防滑踏板表面布满密集防滑凸点，即使驾驶员佩戴赛车手套也能稳定踩踏不打滑，踏板的摆动行程经过优化，预留了适配不同驾驶习惯的安装调节余量。在安装边界方面，泵体的安装法兰面设置有两个同轴定位孔，可直接固定在赛车驾驶舱前围的安装支架上，踏板的摆动范围不会与周边的油门、离合踏板产生运动干涉，两个出油接口采用标准制动管螺纹规格，可通用常规赛车制动管路接头，储液腔的加注口位置预留了足够的操作空间，方便赛事中途快速补充制动液，整体结构紧凑，安装占用空间小，适配轻量化赛车狭窄的驾驶舱布局，不会额外增加过多的底盘重量，完全符合耐力赛事对车辆部件可靠性、轻量化、易维护的多重要求。
